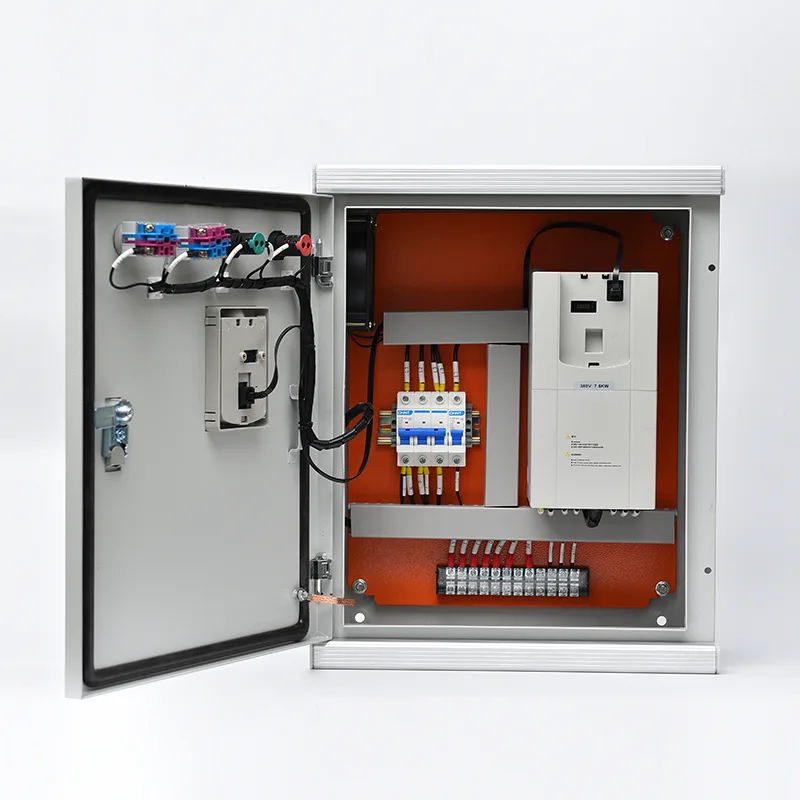

Painéal Rialaithe VFD

Lonnaithe i imfhálú saintógtha rátáil IP42 go IP65, comhtháthaíonn an comh-aireachta seo aonad tiomána minicíochta inathraithe leis an mbonneagar cumhachta agus rialaithe riachtanach go léir: aonrú príomhlíonra ag teacht isteach, imoibreoirí líne agus ualaigh le haghaidh maolú armónach agus cosaint cábla mótair, comhleá ionchuir nó cosaint scoradáin chiorcaid, scagaire dV/dt aschuir nó scagaire sine de réir mar is gá, agus sraith cosanta mótair lánghnéitheach. Réise rátálacha cumhachta ó 0.75kW go dtí os cionn 630kW thar aicmí caighdeánach voltais (380V, 400V, 480V, 690V). Is tiomáint rialaithe veicteoir ardfheidhmíochta é an VFD féin a sheachadann chasmhóiminte iomlán ag luas nialasach, le leas iomlán a bhaint as fuinneamh uathoibríoch agus rialtóir PID comhtháite le haghaidh rialú brú, sreabhadh nó teochta. Soláthraíonn méarchlár nó scáileán tadhaill HMI atá suite ar dhoras rialú áitiúil, rochtain pharaiméadair, agus faisnéis dhiagnóiseach, agus cumasaíonn calafoirt chumarsáide Modbus RTU/TCP, Profibus, Profinet nó Ethernet/IP cianmhaoirseacht agus comhtháthú i gcórais uathoibrithe ar fud an ghléasra. Le rogha seachbhóthar láimhe — ag baint úsáide as teagmhálaithe nó as lasc aistrithe comhtháite — is féidir oibriú mótair díreach ón bpríomhlíonra chun leanúnachas próisis a choinneáil le linn seirbhísiú tiomána. Clúdaíonn feidhmeanna cosanta cuimsitheacha gearrchiorcad, ró-ualach, overvoltage, undervoltage, caillteanas céime, locht cré, stalla mótair, agus ró-teocht, agus logáiltear gach imeacht turais le haghaidh anailíse cothabhála.

Feidhmchláir Táirge

Cibé áit a mbaineann trealamh mótair-tiomáinte leas as rialú luais, éifeachtúlacht fuinnimh, agus tosú bog, soláthraíonn an Painéal Rialaithe VFD réiteach iomlán, réamh-innealtóireacht tiomána d'iarratais tionsclaíochta agus bonneagair.

Stáisiúin Pumpála Uisce & Fuíolluisce

Feidhmíonn ionaid chathrach soláthar uisce agus cóireála séarachais caidéil mhóra le héileamh athraitheach i rith an lae. Déanann Painéal Rialaithe VFD a thiomáineann tollpholl, teanndáileog, nó caidéal aistrithe luas mótair a mhodhnú chun brú uisce seasta nó sreabhadh leanúnach gan comhlaí sníomh a choinneáil - go hiondúil coigilteas fuinnimh 20% go 40% a bhaint amach i gcomparáid le hoibríocht dhíreach-ar-líne luas seasta. Cuireann cumas tosaithe bog deireadh le casúr uisce i bpíblínte fada agus laghdaítear an strus meicniúil ar impellers caidéil, seaftaí agus cúpláin. I bhfeidhmchláir fuíolluisce, cuireann rampáil uathoibríoch cosc ​​ar ró-shreabhadh formhuirir le linn buaic-insreabhadh aimsire fliuch. Ligeann cumraíochtaí atá réidh le haghaidh iomarcaíochta an t-athrú ar chaidéil dhleacht/ fuireachas.

Lucht leanúna & Séidirí Tionscail

Is iarrthóirí VFD idéalach iad lucht leanúna mór lártheifeacha agus aiseach i stáisiúin chumhachta, i ngléasraí stroighne, i mianaigh agus i saoráidí déantúsaíochta. Cumasaíonn an comh-aireachta rialú beacht ar shreabhadh aeir le haghaidh dócháin aeir, sceite, eastóscadh deannaigh, nó fuarú próisis gan gal ionraoin nó caillteanais smeartha taise. Seachadann rialú VFD ar lucht leanúna ionduchtach-srutha agus éigean i gcoirí agus i bhfoirnéisí coigilteas mór fuinnimh agus ag an am céanna coinnítear na cóimheasa aer-go-breosla is fearr. Baineann lucht leanúna eastóscadh deataigh agus aerála tolláin leas as gné sáraithe fear dóiteáin an chomh-aireachta, rud a cheadaíonn oibriú éigeandála díreach ar líne beag beann ar stádas VFD.

Comhbhrúiteoirí & Córais Cuisniú

Feidhmíonn scriúnna, comhbhrúiteoirí cómhalartacha, agus comhbhrúiteoirí lártheifeacha i gcuisniú tionsclaíoch, scaradh aeir, agus feidhmeanna gáis próisis ar an mbealach is éifeachtaí ar pháirt-ualach nuair a rialaítear luas. Déanann an Painéal Rialaithe VFD luas mótair an chomhbhrúiteora a choigeartú chun éileamh athraitheach fuaraithe nó próisis a mheaitseáil, ag coinneáil súchán beacht nó brú scaoilte agus ag seachaint caillteanais fuinnimh rothaíochta ualaigh/díluchtaithe. Soláthraíonn rialú PID comhtháite le haiseolas trasducer brú rialáil daingean, agus cuireann rialú rampa luasghéaraithe teorainn le borradh reatha tosaithe ar chóras leictreach an ghléasra.

Iompróirí, Brúiteoirí & Láimhseáil Ábhar

Éilíonn iompróirí mianadóireachta, brúiteoirí comhiomlána, agus córais láimhseála mórchóir ard-chasmhóiminte tosaigh agus luasghéarú rialaithe chun sciorradh crios, turraing mheicniúil agus doirteadh ábhar a chosc. Seachadann an Painéal Rialaithe VFD chasmhóiminte iomlán ó luas nialasach le rampaí luasghéaraithe in-ríomhchláraithe, ag cosaint giarbhoscaí, cúpláin, agus splices crios. In iarratais brúiteora, cosnaíonn feidhm teorann reatha an VFD agus cosaint stalla an mótar ó choinníollacha ró-ualaithe ábhar jammed.

Córais HVAC Fuarú & Uisce Fuarú

Úsáideann córais HVAC lárionad le il-chillers, túir fuaraithe, agus caidéil cúrsaíochta uisce é chun sreabhadh a mhodhnú bunaithe ar ualach tógála. Baineann caidéil uisce fuaraithe tánaisteacha a fhreagraíonn do bhrú difreálach, rialú luas lucht leanúna na túr fuaraithe le haghaidh teocht an uisce comhdhlúthadáin is fearr, agus modhnú caidéil uisce comhdhlúthadáin go léir leas as rialú VFD comh-aireachta-chomhtháite le nascacht BMS trí BACnet nó Modbus.

Uisciúcháin & Pumpáil Talmhaíochta

Teastaíonn rátaí athraitheacha seachadta uisce le linn an tséasúir fáis do chórais mhórscála lár-mhaighdeog, drip, agus uiscithe tuilte. Cuireann Painéal VFD ag an stáisiún caidéil ar chumas an oibreora ráta sreafa a roghnú trí phoitéinsiméadar simplí, HMI, nó comhartha teiliméadrachta cianda — aschur caidéil a mheaitseáil go beacht le héileamh uisce barr agus leithdháileadh uisce atá ar fáil.

Léim domhain theicniúil

Comhtháthaíonn Comh-Aireachta VFD tiomáint minicíochta athraitheach le gach fochóras bainistíochta cumhachta, cosanta agus rialaithe - ag seachadadh réiteach tosaithe mótair agus luas-rialaithe iomlán in imfhálú réamhthástáil amháin.

Príomhchonair Cumhachta agus Cosaint Chuarda

Ceanglaíonn an soláthar trí phas atá ag teacht isteach le príomh-aonróir nó le scoradán ciorcaid mhúnlaithe atá rátáilte le haghaidh sruth lán-ualaigh na comh-aireachta móide caillteanais tiomána. Soláthraíonn comhleá ionchuir cosaint rátáil leathsheoltóra (aR) do chéim ceartaitheora an VFD, le comhordú I²t ag cinntiú go ndéantar fiús a ghlanadh roimh damáiste dé-óid le linn lochtanna inmheánacha. Áirítear imoibreoir líne nó choke nasc DC mar chaighdeán chun saobhadh sruth armónach ionchuir a laghdú agus toilleoirí bus DC an tiomántáin a chosaint ó spící voltais ar thaobh an tsoláthair. I gcás suiteálacha a bhfuil saobhadh armónach cúlra suntasach acu nó ceanglais éilitheacha maidir le nascadh áirgiúlachta, is féidir scagaire armónach éighníomhach nó ceartaitheoir tosaigh tosaigh gníomhach a roghnú.

Teicneolaíocht Tiomáint VFD

Is é croí na comh-aireachta VFD veicteoir-rialaithe ardfheidhmíochta a fhostaíonn modúil cumhachta IGBT séú glúin agus croí rialaithe DSP nó FPGA ardluais. Tá modhanna rialaithe veicteora lúb oscailte agus lúb dúnta ar fáil — lúb oscailte le haghaidh dualgas caighdeánach caidéil agus lucht leanúna, lúb dúnta le haiseolas ionchódóra d'fheidhmchláir ard-chasmhóiminte, íseal-luais mar easbhrúiteoirí nó ardaitheoirí. Aschuir an tiomántán cruth tonn-mhodhnaithe bíge-leithead le minicíocht lasctha optamaithe go huathoibríoch, cothromaithe idir torann fuaimiúil mótair agus caillteanais tiomána. I measc na bpríomhghnéithe tiomána tá:

●  Treisiú uathoibríoch chasmhóiminte agus cúiteamh duillín le haghaidh oibriú cobhsaí ísealluais

●  Tá cumas tosaithe eitilte chun mótar cósta a ghabháil gan tuisliú

●  Minicíochtaí scipeála in-ríomhchláraithe chun athshondas meicniúil a sheachaint

●  Rialaitheoir PID comhtháite le rampa socraithe, loighic codlata/dúisigh, agus aiseolas déchainéil d'fheidhmchláir stáitse caidéil

Scagadh Aschuir agus Mótarchosaint

Ag brath ar an achar cábla idir an comh-aireachta agus an mótar, tá scagadh aschuir san áireamh:

Scagaire dV/dt: cuireann teorainn le ham ardú voltais agus ritheann buaicvoltas ag na teirminéil mhótair le haghaidh cábla suas go dtí thart ar 100–150m

Scagaire sín: soláthraíonn sé tonnchruth gar-sinusoidal do ritheanna cábla níos mó ná 150m agus d'fheidhmchláir chaidéil intumtha ina bhfuil insliú foirceannadh mótair íogair do strus voltais

Comhtháthaítear teagmhálaithe aschuir le haghaidh roghnú mótair dhleachta / fuireachais nuair is gá. Feidhmeanna cosanta mótair — ró-ualú teirmeach, caillteanas céime, éagothroime srutha, braite stalla, fo-ualú (triomú), agus fabht talún — a ritheann go leanúnach i mbogearraí an tiomántáin agus forlíontar iad le hathsheachadáin ró-ualaithe seachtracha nuair a shonraítear iad.

Cumraíocht Sheachbhóthar agus Leanúnachas Próisis

Trí chiorcad seachbhóthar láimhe — tógtha le teagmhálaithe ar ráta dleachta nó lasc aistrithe atá idirghlasáilte go meicniúil — is féidir an mótar a rith go díreach ón bpríomhlíonra agus an VFD aonraithe le haghaidh seirbhísithe. Tá an seachbhóthar deartha le haghaidh aistriú as-ualach: ní mór an mótar a stopadh sula n-athraítear idir modhanna VFD agus seachbhóthar. Coisceann comhghlasáil chomhtháite leictreach agus meicniúil aischothú gan chuimhneamh ar an bpríomhlíonra cumhachta isteach sna críochfoirt aschuir tiomána, rud a dhéanfadh damáiste tubaisteach. Úsáideann cumraíocht sheachbhóthar uathoibríoch roghnach athsheachadán loighic ríomhchláraithe nó PLC beag chun aistriú gan uaim ó thiomáint chuig an bpríomhlíonra ar thuras VFD a bhainistiú, ag cothabháil leanúnachas próisis in iarratais ríthábhachtacha.

Cumraíochtaí Ilmhótair agus Sioncrónaithe

Maidir le hiarratais ina gcaithfidh il-mhótair tiomáint amháin (dleacht sheicheamhach) a roinnt, cuimsíonn an comh-aireachta teagmhálaithe aschuir in aghaidh an mhótair le loighic seicheamhaithe bunaithe ar PLC. I gcás feidhmchláir ilmhótair a dteastaíonn luas sioncronaithe uathu — amhail iompróirí cúpla nó comhdhlúthadáin aerfhuaraithe il-lucht leanúna — déantar inverters aschuir aonair a thiomáint ó bhus DC coitianta nó a shioncronú trí chumarsáid idir-tiomáinte ardluais, le luas máistir/sclábhaí agus rialú chasmhóiminte.

Comhéadan Rialaithe, Cumarsáid, agus HMI

Soláthraíonn an comhéadan oibreora doras-suite tús/stad áitiúil, tagairt luais (trí poitéinsiméadar nó iontráil eochaircheap), roghnú mód (VFD/Seachbhóthar/As), agus tásc ar stádas an chórais. Tá scáileán tadhaill grafach HMI ar fáil le haghaidh feidhmchláir casta il-mhótair nó lúb próisis, a thaispeánann paraiméadair oibriúcháin fíor-ama, sonraí treochtaí, logaí aláraim, agus méadracht tomhaltas fuinnimh.

Tacaíonn calafoirt chumarsáide le gach mórphrótacal tionsclaíoch: Modbus RTU (RS485), Modbus TCP, Profibus DP, Profinet, Ethernet/IP, agus BACnet. Nochtann an tiomáint tacar sonraí cuimsitheach - luas, sruth, chasmhóimint, cumhacht, voltas bus DC, teocht, uaireanta rite, agus tomhaltas fuinnimh - don SCADA maoirseachta, DCS, nó BMS. Glactar le horduithe tagartha cianda tosaithe/stop agus luais, le briseadh croí istigh agus straitéisí inchumraithe chun filleadh ar ais má chailltear cumarsáid.

Imfhálú agus Dearadh Timpeallachta

Tá an comh-aireachta atá ina sheasamh ar an urlár déanta ó 1.5mm go 2.0mm bileog ghalbhánuithe nó cruach dhosmálta, táthaithe go leanúnach agus brataithe le púdar. Oireann rátálacha cosanta ó IP42 go IP65 do choinníollacha an tsuímh:

●  IP42/IP43: seomraí leictreacha laistigh agus ionaid rialaithe mótair

●  IP54/IP55: timpeallachtaí tionsclaíocha, stáisiúin chaidéil, agus láithreacha leathnochta;

●  IP65: suiteáil lasmuigh le nochtadh báistí agus deannaigh

Úsáideann bainistíocht theirmeach teaglaim ríofa de chomhiompar nádúrtha, aeráil éigean scagtha le gaothairí teocht-rialaithe, agus, i suiteálacha ardchumhachta nó ard-chomhthimpeallacha, malartóirí teasa aer-go-aer nó aonaid aerchóirithe. Fíoraítear ardú teochta inmheánach an chomh-aireachta trí ríomh in aghaidh uasteocht oibriúcháin an mhonaróra VFD, comhthimpeallach 40°C go 50°C de ghnáth ag brath ar an deorating.

Tástáil agus Deimhniú

Déantar gach Comh-Aireachta VFD faoi thástáil glactha mhonarcha sainithe: leanúnachas ciorcad cumhachta agus friotaíocht inslithe, uaslódáil agus fíorú paraiméadar VFD i gcoinne an sceidil pharaiméadair ceadaithe, sreangú rialaithe pointe go pointe, insamhalta feidhmiúil tosaithe/stad, rialú luais, aistriú seachbhóthar (má tá sé feistithe), agus fíorú idirghlasála sábháilteachta. Cuirtear doiciméadú iomlán saill ar fáil. Tá an comh-aireachta deartha agus tógtha de réir IEC 61439-1/2, agus tá na comhpháirteanna go léir marcáilte le CE agus deimhniú UL ar fáil nuair is gá.

Ceisteanna Coitianta

C1: Cad é an difríocht idir VFD agus Painéal Rialaithe VFD a cheannach?

Tá comhpháirteanna breise ag teastáil ó VFD neamhspleách le haghaidh suiteáil iomlán: scoradán ciorcaid in aghaidh an tsrutha nó fiúsanna, imoibreoirí líne agus ualaigh, scagairí aschuir le haghaidh ritheann cábla fada, ciorcad seachbhóthar má tá gá le leanúnachas próisis le linn seirbhíse tiomána, agus imfhálú le bainistíocht theirmeach. Comhtháthaíonn an Painéal Rialaithe VFD iad seo go léir - réamh-innealtóireacht, réamh-sreangaithe, agus réamhthástáil - in aon chomhthionól amháin. Cuireann sé seo deireadh le dearadh anaithnid ar an láthair, laghdaítear an t-am suiteála, agus soláthraíonn sé aon phointe bharántas don chóras tiomána mótair iomlán.

C2: Cad iad na rátálacha cumhachta agus na voltais atá ar fáil?

Clúdaíonn cumraíochtaí caighdeánacha 0.75kW go 630kW ar fud soláthairtí trí phas 380V, 400V, 480V, agus 690V. Tá rátálacha cumhachta níos airde ar fáil ach iad a iarraidh. Tógtar gach comh-aireachta do na sonraí ainmchláir mhótair ar leith a sholáthraíonn tú - cumhacht, voltas, sruth lán-ualach, agus dleacht.

C3: Cé chomh fada agus is féidir an cábla mótair a reáchtáil idir an comh-aireachta agus an mótar?

Braitheann teorainneacha faid cábla ar an scagadh aschuir atá suiteáilte. Gan scagadh, de ghnáth cuireann an monaróir VFD teorainn le ritheann cábla go 50m. Síneann scagaire dV/dt é seo go timpeall 150m. Ligeann scagaire sínte do chábla dul thar 300m agus moltar go láidir é do chaidéil agus do mhótair intumtha a bhfuil insliú neamhaithnidiúil nó sean-insliú foirceannadh acu. Roghnóimid an scagaire aschuir cuí bunaithe ar do shonraí suiteála.

C4: An féidir leis an gcomh-aireachta mótair il a rialú?

Sea, i bhfoirmíochtaí éagsúla: dualgas seicheamhach (VFD amháin, il-mhótair, ní ritheann ach ceann amháin ag an am le teagmhálaithe aschuir ag roghnú an mhótair ghníomhach), ilmhótair sioncrónach (il-mhótair VFD i gcomh-aireachta amháin ag roinnt bus DC nó ag cumarsáid le haghaidh meaitseáil luais máistir/sclábhaí), nó rialú neamhspleách (il-VFDanna neamhspleácha i gcomh-aireachta amháin níos mó). Inis dúinn d'iarratas agus déanfaimid an topology ceart a innealtóireacht.

C5: Conas a chomhtháthaíonn Painéal Rialaithe VFD le mo ghléasra SCADA nó DCS?

Nascann port cumarsáide an VFD - Modbus RTU, Modbus TCP, Profibus, Profinet, Ethernet/IP, nó BACnet - go díreach le do chóras maoirseachta. Tá na sonraí oibríochtúla, na haláraim agus na diagnóisic go léir ar fáil. Tacaítear le rialú déthreo (cianthosú/stad, tagairt luais), le hiompar caillte cumarsáide inchumraithe chun oibriú sábháilte a chinntiú má theipeann ar an líonra.

C7: Cén cothabháil a éilíonn an comh-aireachta?

Tá gnáthchothabháil simplí: glanadh leathbhliantúil nó athsholáthar scagairí aerála, iniúchadh teirmeagrafach bliantúil ar fhoirceannadh cumhachta, agus tástáil fheidhmiúil bhliantúil ar an gciorcad seachbhóthar agus ar na comhghlasanna sábháilteachta. Tá saol seirbhíse sonraithe ag an VFD féin dá toilleoirí nasc DC agus a lucht leanúna fuaraithe - go hiondúil 5 go 10 mbliana ag brath ar choinníollacha oibriúcháin - agus is comhpháirteanna in-athsholáthair iad seo. Tá sceidil chothabhála iomlána doiciméadaithe sa lámhleabhar oibríochta.

C8: An féidir leis an gcomh-aireachta oibriú i dtimpeallacht deannaigh nó ardteocht?

Tá. Roghnaítear an rátáil cosanta imfhálú agus an straitéis bainistíochta teirmeach bunaithe ar choinníollacha do shuíomh. I gcás timpeallachtaí deannaigh, sonraítear IP55 nó IP65 le scagairí ionghabhála mínscagtha. I gcás teocht chomhthimpeallach os cionn 40 ° C, derating VFD, aerchóirithe comh-aireachta, nó malartóirí teasa aer-go-uisce a áirithiú coinníollacha inmheánacha sábháilte. Déanfaimid measúnú ar do shonraí suímh le linn na céime innealtóireachta agus molaimid an hardú timpeallachta cuí.

Spotsolas Custaiméara M5

Fóntas Uisce Réigiúnach — Clár Nuachóirithe Stáisiúin Chaidéil

Cúlra

D'fheidhmigh áirgiúlacht réigiúnach uisce i Meiriceá Theas níos mó ná 60 stáisiún tollpholl agus teanndáileog ar fud a líonra dáileacháin, ag freastal ar dhaonra de thart ar dhá mhilliún. Bhí go leor stáisiún caidéil fiche nó tríocha bliain d'aois, ag baint úsáide as luas seasta tosaithe díreach ar-líne le comhlaí sníomh chun rialú sreafa. Bhí costais fuinnimh ardaithe ag an bhfóntas, teipeanna go minic ar chaidéil agus ar phíopaí ó casúr uisce agus strus meicniúil, agus deacracht mhéadaithe ag teacht ar chodanna athsholáthair le haghaidh crua-earraí rialaithe as feidhm.

An Dúshlán

Roghnaigh an fóntais a stáisiúin chaidéil a nuachóiriú le rialú VFD i gclár céimnithe, ag díriú ar na 20 stáisiún is mó ar dtús. Chuir gach stáisiún próifíl den chineál céanna i láthair: dhá nó ceithre thacar caidéil dhleacht/fuireachas (45kW go 200kW), ritheann cábla fada mótair (go minic níos mó ná 150m go dtí caidéil tollpholl intumtha), timpeallachtaí deannaigh leath-amuigh in áiteanna iargúlta, agus tacaíocht leictreach teoranta ar an láthair le haghaidh cothabhála córas casta.

Áiríodh le srianta sonracha:

●  Bhí ar an réiteach VFD freastal ar ritheanna fada cábla go caidéil intumtha gan insliú foirceannadh mótair a dhíghrádú.

●  Bhí seachbhóthar láimhe éigeantach chun an soláthar uisce a choinneáil le linn sheirbhísiú VFD, toisc nach raibh iomarcaíocht caidéil fuireachais ag go leor stáisiún.

●  Bhí cumas monatóireachta cianda riachtanach chun cuairteanna costasacha ar láithreáin a laghdú

●  B'éigean do chonraitheoirí áitiúla a raibh mórán taithí coimisiúnaithe VFD acu an suiteáil leictreach a chríochnú

Cén fáth Roghnaigh Ár bPainéil Rialaithe VFD?

Tar éis meastóireacht a dhéanamh ar iarfheistis VFD ó chomhábhair agus ar Phainéil Rialaithe VFD chomhtháite, roghnaigh an áirgiúlacht cur chuige na comh-aireachta. Bhí na buntáistí soiléir:

●  Bhí innealtóireacht mhonarchan ag gach comh-aireachta le scagairí sín aschuir a mheaitseáil le fad sonrach an chábla agus leis an gcineál inslithe mótair, rud a chuir deireadh le haon bhaol go ndéanfaí damáiste foirceannadh mótair ó spící tonn-voltais frithchaite.

●  Thug an ciorcad comhtháite seachbhóthar láimhe, réamhsreangaithe agus tástáladh, muinín don áirgiúlacht go leanfadh an soláthar uisce le linn aon imeacht seirbhíse VFD

●  Bhí an HMI ar an doras agus an VFD lán-pharaiméadair lódáilte le sonraí cuar an chaidéil, socruithe rialaithe brú PID, agus tairseacha cosanta caighdeánacha an áirgiúlachta — rud a chuir ar chumas na gconraitheoirí áitiúla gach comh-aireachta a choimisiúnú tríd an bpríomhlíonra, an mótar caidéil agus an trasduchtóir brú a nascadh.

●  Modúil chianfhaireacháin GPRS/4G i ngach comh-aireachta a tharchuirtear sonraí oibriúcháin — sreabhadh, brú, tomhaltas fuinnimh, uaireanta rite, stádas aláraim — go díreach chuig ardán lárnach SCADA an áirgiúlachta

D’oirfeadh na himfháluithe rátáil IP55 le hiontógálacha mínscagtha agus ceannbhrait grianscéithe do thimpeallachtaí deannach nochta an stáisiúin chaidéil.

Imscaradh

Rinneadh fiche caibinéad VFD (45kW go 200kW), gach ceann acu le scagaire sine aschuir, seachbhóthar láimhe, imfhálú IP55, teiliméadracht iargúlta GPRS, agus rialú brú PID réamh-chumraithe. Seoladh na caibinéid mar aonaid iomlána a ndearnadh tástáil mhonarcha orthu. Shuiteáil agus choimisiúnaigh conraitheoirí leictreacha áitiúla na caibinéid in ord thar thréimhse 10 mí. Chuir innealtóirí an déantóra tacaíocht chianchoimisiúnaithe ar fáil trí nasc físe don chéad trí stáisiún; Choimisiúnaigh na foirne áitiúla stáisiúin ina dhiaidh sin go neamhspleách ag baint úsáide as na doiciméid chaighdeánaithe.

Torthaí

Tháinig laghdú 32% ar an meán ar ídiú fuinnimh ar fud na 20 stáisiún nuachóirithe i gcomparáid leis an oibríocht comhla smeartha roimhe seo, agus na VFDs ag meaitseáil luas an chaidéil go beacht le héileamh an chórais.

Thit costais chothabhála caidéil agus píopaí go suntasach: cuireadh deireadh le himeachtaí casúr uisce, agus leathnaíodh an saol caidéil agus an saol róin trí rampáil tosaithe bog.

Níor tharla teip aonair inslithe mótair ar fud 20 stáisiún agus ritheann cábla suas le 250m, rud a dhearbhaíonn sonraíocht an tsín-scagaire.

Déanann foireann oibríochtaí lárnacha an áirgiúlachta monatóireacht anois ar na 20 stáisiún ar fad ó dheais amháin SCADA, ag fáil aláraim uathoibrithe SMS le haghaidh aon turas caidéal nó imeacht brú — ag laghdú cuairteanna imoibríocha suímh faoi níos mó ná 60%.

D'éirigh leis an gcéad chéim a bheith mar thoradh ar an bhfóntas an clár a leathnú go dtí na 40 stáisiún caidéil atá fágtha, ag caighdeánú ar an tsonraíocht Comh-Aireachta VFD céanna agus ag cur ar chumas oiliúint cothabhála aonfhoirmeach agus fardal páirteanna breise ar fud an ghréasáin ar fad.
