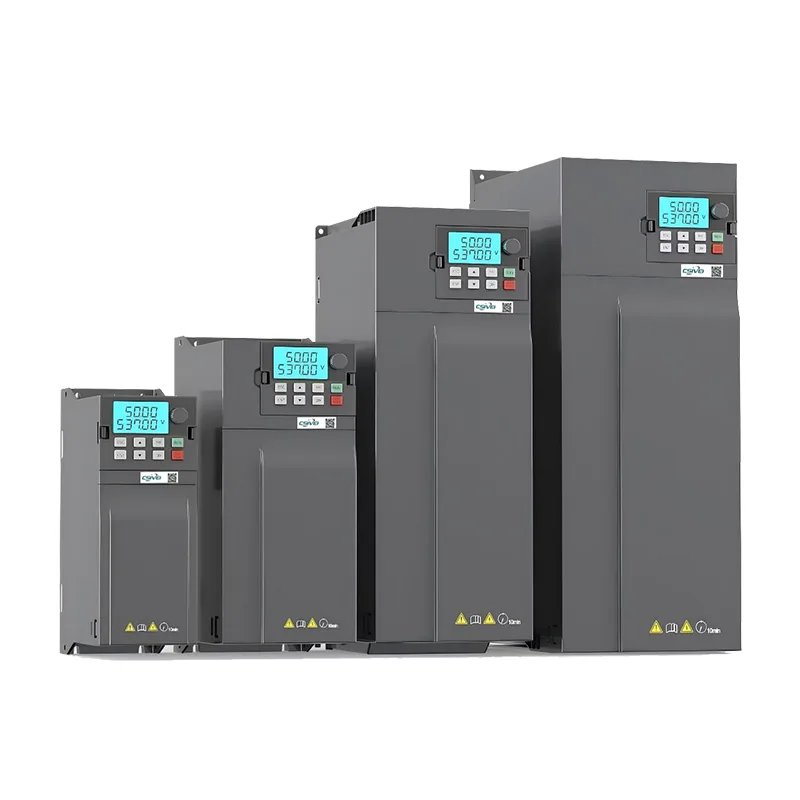

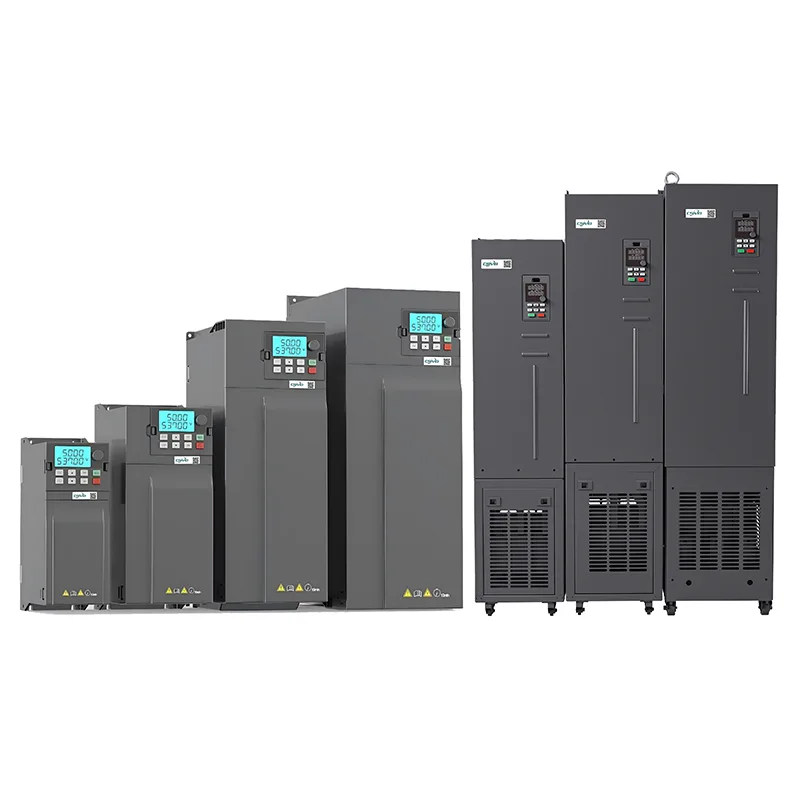

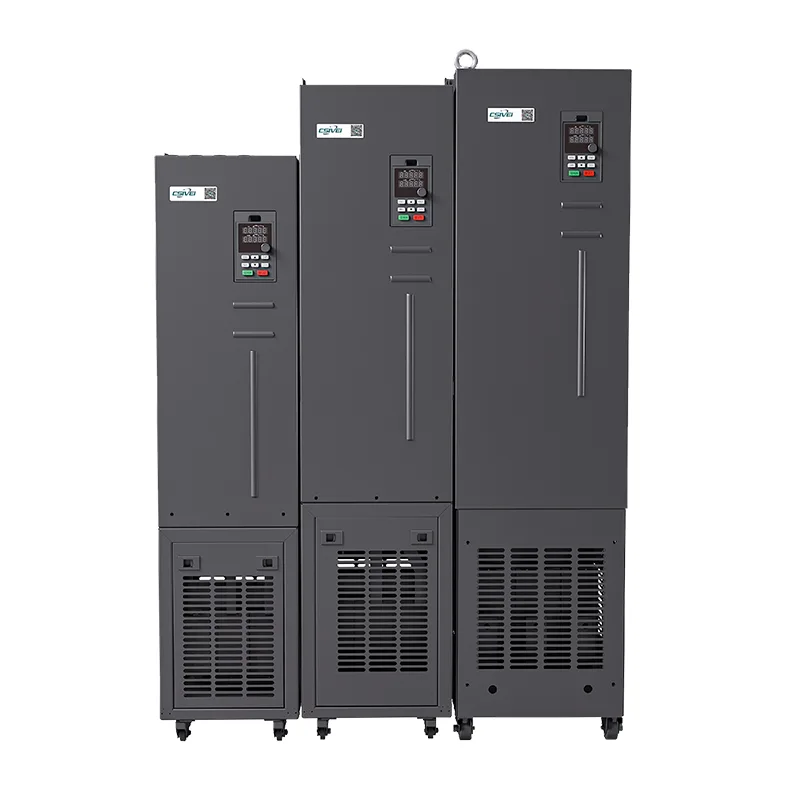

Ardfheidhmíocht 3 Chéim AC Tiomántán VFD

Ceannaigh Tiomántán AC 3 Chéim Ardfheidhmíochta VFD ó mhonarcha Csivei sa tSín. Tá sé deartha le haghaidh feidhmeanna tionscail tromshaothair agus oiriúnach do lucht leanúna mór, caidéil lártheifeacha, comhbhrúiteoirí, agus iompróirí líne táirgeachta. Seachadann sé chasmhóiminte eisceachtúil agus cobhsaíocht faoi oibriú leanúnach. Agus é á chumhachtú ag ard-rialú veicteora lúb dúnta, tacaíonn an tiomáint seo le torc tosaigh ard, feidhmiúlacht PLC ionsuite, prótacail ilchumarsáide (Modbus, Profibus roghnach), agus méarchlár LCD iomasach le haghaidh monatóireachta fíor-ama. Cinntíonn imfhálú IP20 le scagaire IP40 roghnach iontaofacht i dtimpeallachtaí éilitheacha.

Cad é an VFD Tiomántán AC Ardfheidhmíochta 3 Chéim agus Cén Fáth a bhfuil sé tábhachtach?

Ag a chroílár, rialaíonn tiomáint minicíochta athraitheach luas mótair agus chasmhóiminte trí mhinicíocht agus voltas na cumhachta soláthraithe a choigeartú. Ach téann ár CSIVEI VFD i bhfad níos faide ná rialú luais bhunúsach.

Cuireann sé ar chumas tosú bog strus meicniúil a laghdú, freagairt chasmhóiminte dinimiciúil d'ualaí troma, agus leas iomlán a bhaint as fuinneamh fíor-ama a íslíonn tomhaltas leictreachais go díreach. I gcás oibríochtaí a dteastaíonn sioncronú beacht uathu - amhail iompróirí ilchodacha, córais bhaiscéireachta, nó caidéil faoi rialú brú - soláthraíonn an tiomáint seo an cruinneas agus an in-atrialltacht a éilíonn do phróiseas.

I mbeagán focal, athraíonn sé mótar seasta-luas go actuator solúbtha, cliste a oiriúnú do do riachtanais táirgthe i bhfíor-am.

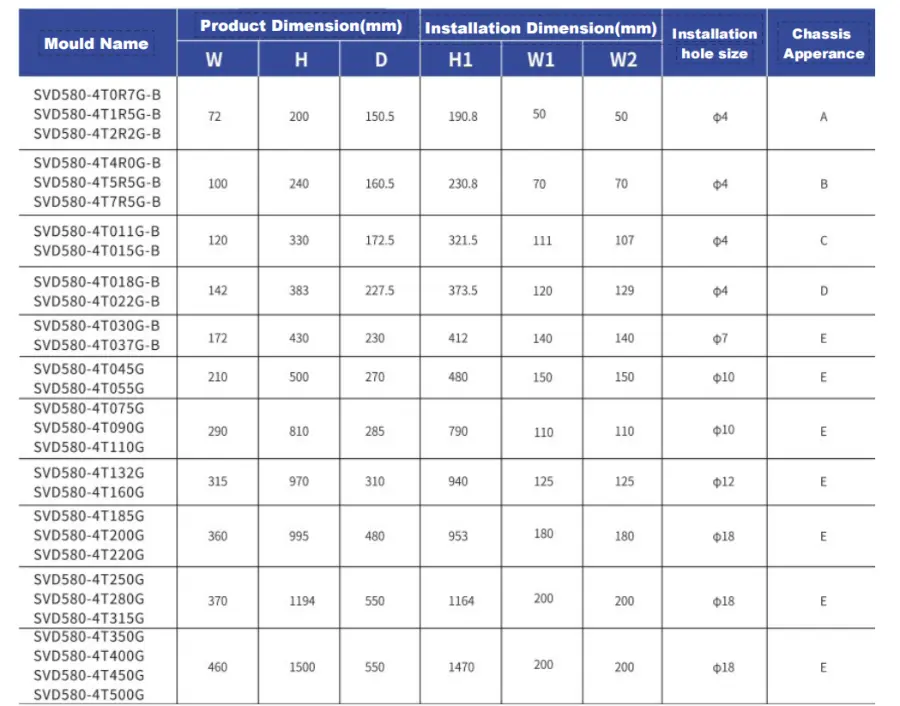

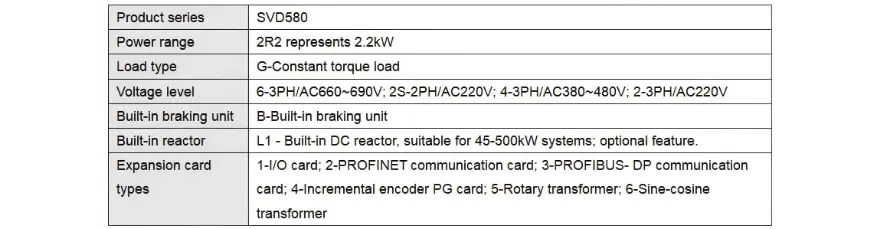

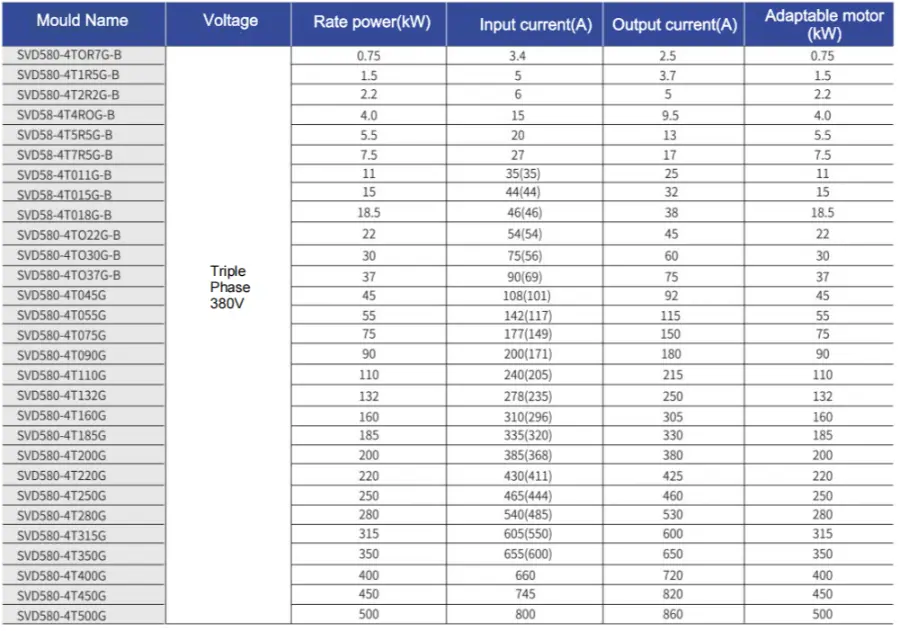

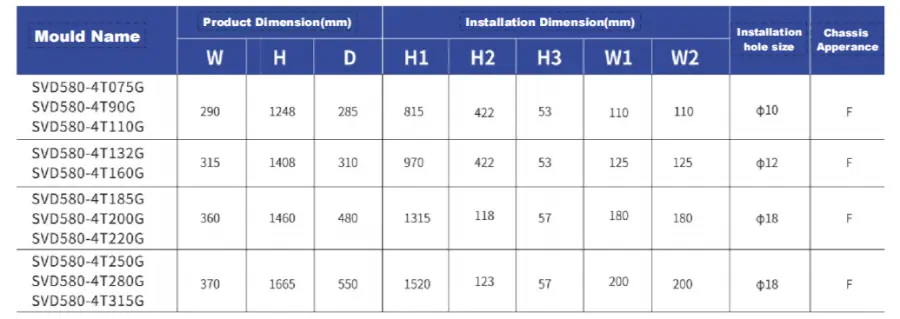

Príomhpharaiméadair agus Sonraíochtaí

Buntáistí Buntábhachtacha

1. Casmhóiminte Íseal-Minicíocht Eisceachtúla

Seachadann an Ardfheidhmíocht 3 Chéim AC Drive VFD chasmhóiminte rátáil 150% ag 0.5 Hz i mód rialaithe veicteoir braiteoir (SVC). Ciallaíonn sé seo tosú iontaofa agus oibríocht chobhsaí fiú faoi ualaí tosaigh troma - amhail brúiteoirí, caidéil sciodair, nó gaothairí ard-táimhe - nuair is minic a thurais nó a stopann tiomántáin thraidisiúnta.

2. Teorainniú Casmhóiminte Insuite (“Tochaltóir”)

Murab ionann agus VFDanna caighdeánacha a thurais go simplí ar fhorshruth, cuimsíonn ár dtiomántán feidhm theorannaithe chasmhóiminte chliste. Teorannaíonn sé an chasmhóimint go huathoibríoch le linn athruithe tobanna ualaigh, rud a choscann turraing mheicniúil agus downtime gan choinne. Tá an ghné seo luachmhar go háirithe d'iarratais a bhfuil ualaí athraitheacha orthu, mar mheascóirí, easbhrúiteoirí agus trealamh ardaitheoir.

3. Rialachán Uathoibríoch Voltais (AVR)

Nuair a athraíonn voltas greille - rud atá coitianta i gcriosanna tionsclaíocha - coinníonn an fheidhm AVR voltas aschuir cobhsaí don mhótar. Cosnaíonn sé seo do chuid foirceannadh, cinntíonn sé an chasmhóimint chomhsheasmhach, agus cuireann sé cosc ​​ar thurais undervoltage núis.

4. Modhanna Rialaithe Solúbtha

Roghnaigh idir rialú veicteoir lúb oscailte SVC le haghaidh freagairt dhinimiciúil ardfheidhmíochta, nó rialú V/F le haghaidh feidhmchláir de chineál lucht leanúna/caidéil níos simplí. Tacaíonn an tiomántán freisin le scaradh V/F, rud a cheadaíonn coigeartú neamhspleách ar an voltas agus ar an minicíocht le haghaidh socruithe mótair speisialaithe.

5. Feidhmiúlacht Chomhtháite PLC & PID

Láimhseálann an cumas loighic ríomhchláraithe ionsuite tascanna uathoibrithe simplí gan gá le PLC seachtrach. Cumasaíonn an rialtóir PID comhtháite rialú próisis lúb dúnta - mar shampla, brú leanúnach a choinneáil i gcóras soláthair uisce nó teocht chobhsaí i bhfuaraitheoir - ag baint úsáide as braiteoirí aiseolais caighdeánach.

Feidhmchláir tipiciúla

Déantar an VFD Tiomántán AC Ardfheidhmíochta 3 Chéim CSIVEI a innealtóireacht le haghaidh feidhmeanna tionsclaíocha tromshaothair a éilíonn ardchasmhóiminte tosaigh agus dualgas leanúnach:

Caidéil mhóra – caidéil uisciúcháin, caidéil draenála, príomhchaidéil soláthair uisce

Comhbhrúiteoirí lártheifeacha - comhbhrúiteoirí aeir tionsclaíocha, córais cuisniúcháin

Fuaraitheoirí HVAC – fuaraitheoirí scriú, fuaraitheoirí lártheifeacha, láimhseálaithe móra aeir

Trealamh mianadóireachta – caidéil sciodair, gaothairí aerála, brúiteoirí

Innealra oibrithe miotail – deileanna, meaisíní muilleoireachta, cófraí

Le rialú veicteora chun cinn agus roghanna cumarsáide iolracha, comhtháthaíonn sé gan uaim isteach i línte táirgeachta uathoibrithe.

CCanna

An dteastaíonn friotóir coscánaithe seachtrach uaim?

Braitheann sé. Má theastaíonn luasmhoilliú tapa uait nó má tá táimhe ard ag an ualach - cosúil le lártheifneoirí, craenacha, ardaitheoirí nó gaothairí - beidh ceann de dhíth ort. Ar thiomáineann a bhfuil aonad coscánaithe inmheánach acu, láimhseálann an friotóir an fuinneamh athghiniúnach chun lochtanna ró-voltais a sheachaint agus chun amanna stad a ghiorrú. Maidir le lucht leanúna agus caidéil le luasmhoilliú níos moille, is féidir leat é a scipeáil de ghnáth.

Cad iad na prótacail chumarsáide a dtacaítear leo?

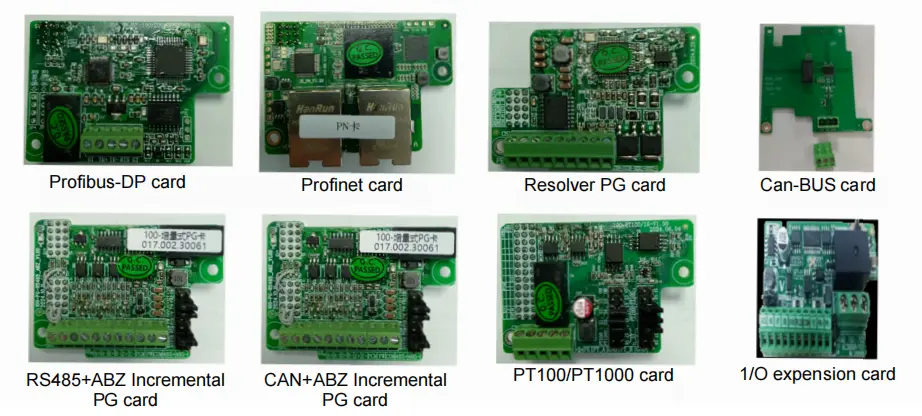

Tagann gach tiomántán CSIVEI le Modbus RTU thar RS485 mar chaighdeán. Tá modúil roghnacha ar fáil do Profibus DP, Profinet, Ethernet/IP, CANopen, agus DeviceNet. Ligeann siad seo duit comhtháthú le mórchórais PLC agus SCADA le haghaidh cianfhaireacháin, athruithe paraiméadar agus rialú láraithe.

Cad iad na cosaintí atá ionsuite sa tiomáint?

Áirítear le tiomántáin CSIVEI tacar soladach cosaintí: ró-voltas, faoi-voltas, ró-shruth, gearrchiorcad, ró-teocht (teassink), caillteanas céime ar ionchur nó aschur, agus ró-ualach mótair (ró-ualach teirmeach leictreonach, I²t). Cuidíonn siad seo le rudaí a choinneáil ar siúl go hiontaofa agus leathnaíonn siad saol an trealaimh.

Conas a shábhálann an VFD fuinneamh?

I gcás ualaí athraitheacha chasmhóiminte cosúil le gaothráin agus caidéil, leanann an chumhacht na dlíthe cleamhnais - tá sé comhréireach leis an gciúb luais. Laghdaítear úsáid fuinnimh thart ar 50% mar gheall ar luas a ísliú 20%. Laghdaíonn an ghné Optamaithe Fuinnimh Uathoibríoch (AEO) an voltas chun an t-ualach iarbhír a mheaitseáil le haghaidh coigilteas breise. Cuireann Mód Codlata stop leis an mótar le linn tréimhsí íseal-éilimh, rud a chuireann deireadh le tarraingt cumhachta díomhaoin.

Cad é saolré tipiciúil VFD, agus conas is féidir liom é a chothabháil?

Le suiteáil agus coinníollacha cuí, féadfaidh VFD 10-15 bliana a mhaireann. Cothabháil eochair: coinnigh an t-imfhálú glan - maraíonn tógáil deannaigh éifeachtúlacht fuaraithe; seiceáil lucht leanúna fuaraithe (go hiondúil maireann siad 3-7 mbliana; cuir iad ina n-ionad más torannach nó teipthe); cigireacht a dhéanamh ar toilleoirí bus DC - téann siad in aois le ham agus teocht - má tá an tiomáint stóráilte thar dhá bhliain, déan na caipíní a athchóiriú roimh chumhachtú; monatóireacht a dhéanamh ar theocht chomhthimpeallach; cúltaca de pharaiméadair chuig an méarchlár nó an stóráil sheachtrach ó am go chéile. Cabhraíonn cigireacht thapa gach 6-12 mhí iontas a sheachaint.

Cás-Staidéar Custaiméara

Bhí carn táirgí athfhillteacha agus bearnaí trasna ilchodanna iompair ag monarcha próiseála bia. Bhí coigeartuithe luais láimhe neamhéifeachtúil agus ba chúis le stopadh líne go minic.

Ár Réiteach– Suiteáladh trí VFD Tiomántán AC Ardfheidhmíochta 3 Chéim CSIVEI ar phríomhchodanna iompair, nasctha trí Modbus leis an PLC lárnach le haghaidh rialú luais chomhordaithe.

Torthaí Gnóthaithe:

Déantar luasanna iompair a shioncronú go huathoibríoch le rátaí táirgeachta fíor-ama

Laghdú 25% ar aga neamhfhónaimh

Gearradh an t-am aistrithe táirge ó 30 nóiméad go 10 nóiméad

Leathnaíodh an réiteach ina dhiaidh sin go sé líne táirgeachta breise

Léiríonn an cás seo conas a sheachadann ár VFD feabhsuithe oibríochtúla intomhaiste, ní hamháin buntáistí teoiriciúla.

●  Tá an réiteach méadaithe go sé líne táirgeachta breise.
