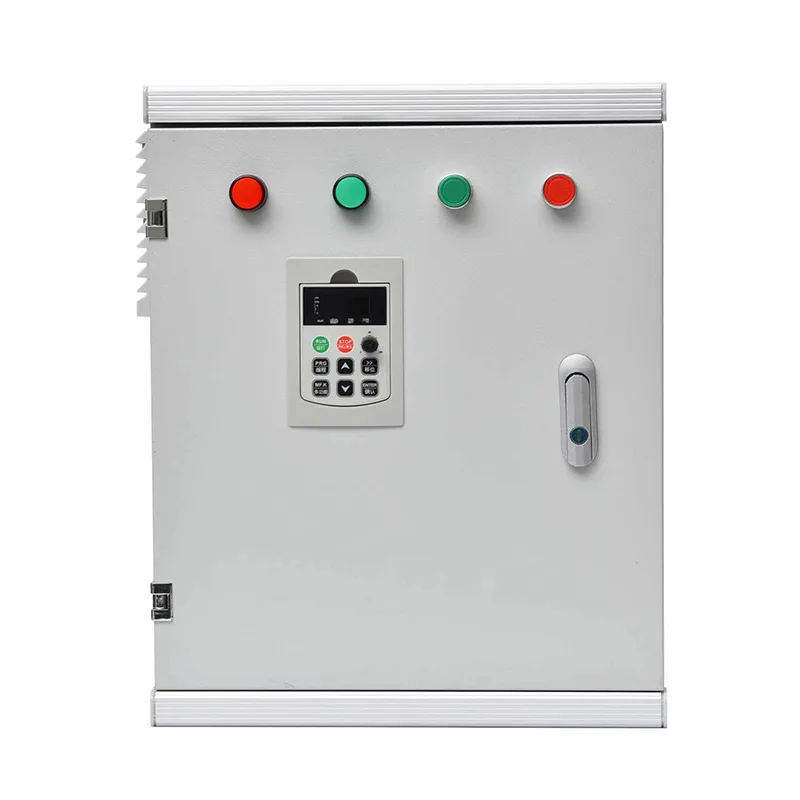

Comh-Aireachta Tosaithe Bog

Áiríonn an Comh-Aireachta Tosaithe Bog a thairgeann monaróir tosaigh na Síne Csivei aonad tosaithe bog 3-chéim (rátáil ó 7.5 go 800 kW, 380–690 V), scoradán ciorcaid ag teacht isteach nó dícheangal comhleáite, teagmhálaí seachbhóthar ionsuite, sealaíochta ró-ualaithe mótair, agus claochladán rialaithe. Socraítear tréithe tosaigh - teorainn sruth in-ríomhchláraithe, am rampa voltais, agus torc tosaigh - trí mhéarchlár digiteach nó HMI. I measc na bhfeidhmeanna roghnacha tá rampa bog-stad do chórais caidéil chun casúr uisce a chosc. Clúdaíonn an chosaint gearrchiorcad, ró-ualach, caillteanas céime, róvoltas/róvoltas, agus ró-theocht an thyristor. Ceadaíonn cumarsáid chaighdeánach trí Modbus RTU nascadh le gléasra DCS nó SCADA; tá Profibus, Profinet, nó Ethernet/IP roghnach ar fáil. Tá an t-imfhálú atá ina sheasamh ar an urlár déanta as cruach ghalbhánuithe le bailchríoch púdar-brataithe, rátáil IP42 go IP55, atá oiriúnach do sheomraí leictreacha laistigh agus do thimpeallachtaí tionsclaíocha deannaigh.

Feidhmchláir Táirge

I gcás mótair a fheidhmíonn ar luas seasta ach a dteastaíonn tosú réidh uathu chun trealamh tiomáinte agus líonraí leictreacha a chosaint, soláthraíonn an Comh-Aireachta Tosaithe Bog rogha dhlúth, ísealchothabhála seachas tosaithe díreach ar líne nó réalta-delta.

Stáisiúin Pumpála Uisce & Fuíolluisce

Baineann iontógáil uisce amh, teanndáileog agus caidéil aistrithe leas as tosú bog, rud a chuireann deireadh le casúr uisce i bpíblínte agus a laghdaíonn caitheamh meicniúil ar impellers caidéil agus cúpláin. Déanann an fheidhm stoptha bog ionsuite tuilleadh maolaíonn sé slam na comhla seiceála agus arduithe brú. Cinntíonn oibriú seachbhóthar le linn reatha seasta giniúint teasa comh-aireachta íosta, fiú i stáisiúin caidéil le aeráil teoranta.

Córais Fan & Comhbhrúiteora HVAC

Is féidir le fuaraitheoirí, lucht leanúna túir fuaraithe, agus mótair aonaid aer-láimhseála móra i bhfoirgnimh thráchtála sruthanna tosaithe ard a tharraingt a fhágann go mbíonn soilse ag caochaíl agus ag brú rialuithe gineadóra. Teorainníonn caibinéid tosaithe bog an sruth inrush go 3-4 huaire lán-ualach, rud a choscann laghduithe voltais. Cuireann teagmhálaithe seachbhóthar deireadh le caillteanais leanúnacha thyristor, ag cothabháil éifeachtúlacht fuinnimh an chórais le linn uaireanta oibriúcháin fada an fhoirgnimh.

Iompróirí agus Brúiteoirí Mianadóireachta & Cairéil

Éilíonn iompróirí crios agus brúiteoirí carraige úsáid mhín-chasmhóiminte le linn tosaithe chun giarbhoscaí, splices crios, agus cúpláin a chosaint ó luchtú turraing. Seachadann gné cic-tosaithe inchoigeartaithe an tosaithe bog bíog ard-chasmhóiminte gearr roimh rampaí, rud a sháraíonn frithchuimilt crios lánluchtaithe. Nuair a bhíonn an mótar ag rith, cinntíonn an teagmhálaí seachbhóthar oibriú fionnuar, tíosach ar fhuinneamh i dtimpeallachtaí deannaigh ardteochta.

Comhbhrúiteoirí Tionscail & Agitators

Tosaíonn scriú agus comhbhrúiteoirí cómhalartacha i ngléasraí déantúsaíochta, mar aon le meascoirí agus agitators i bpróiseáil cheimiceach, faoi ualach agus tá gá le luasghéarú réidh. Cuireann tosaithe bog deireadh leis na haistrithe casmhóiminte tobanna a luathaíonn caitheamh imthacaí agus eite, agus cinntíonn oibriú seachbhóthar aon chaillteanais thyristor le linn ritheanna fada leanúnacha.

Uisciúcháin Talmhaíochta & Caidéil Deep Well

Braitheann caidéil intumtha go domhain agus córais spréite móra i gceantair iargúlta ar thosaithe boga chun seaftaí caidéil agus cásálacha tobair a chosaint ó chasmhóiminte tosaigh. Tá na caibinéid comhoiriúnach le soláthairtí gineadóra, toisc go gceadaíonn an sruth inrush laghdaithe do ghineadóir níos lú caidéal níos mó a thosú. Laghdaíonn oibriú seachbhóthar ídiú breosla le linn an tséasúir uisciúcháin.

Léim domhain theicniúil

Comhtháthaíonn an Comh-Aireachta Tosaithe Bog tosaithe bog thyristor-bhunaithe le cosaint iomlán mótair agus ciorcad i imfhálú réamh-sreangaithe amháin, atá optamaithe le haghaidh rialú mótair luas seasta tionsclaíoch.

Rampáil Voltais Bunaithe ar Thyristor

Rialaíonn an tosaithe bog sé coigeartóirí frith-chomhthreomhara sileacain-rialaithe (SCRanna), péire amháin in aghaidh na céime, chun an voltas mótair a mhéadú go réidh ó leibhéal tosaigh inchoigeartaithe de chasmhóiminte (30-60% de ainmniúil de ghnáth) go voltas iomlán thar am rampa úsáideora (0.5-60 soicind). Le linn an rampa suas, tá an sruth teoranta d'iolraí sainithe de shruth lán-ualaigh, 3-5x de ghnáth, rud a chuireann cosc ​​ar ró-ualach claochladán nó gineadóra. Nuair a bheidh an mótar druidim le luas sioncrónach, aimsíonn algartam inmheánach an titim sa sruth agus comharthaíonn sé teagmhálaí seachbhóthar a dhúnadh, ag nascadh an mótar go díreach leis an bpríomhlíonra. Déanann sé seo an sruth a shuntáil amach as na SCRanna, rud a chuireann deireadh lena gcaillteanais seolta agus giniúint teasa.

Oibriú Seachbhóthar agus Rith Leanúnach

Tar éis tosú, sreabhann gach sruth mótair tríd an teagmhálaí seachbhóthar meicniúil, atá rátáilte le haghaidh dualgas leanúnach. Fanann na SCRanna dúnta, mar sin ní chuireann an tosaithe bog aon rud le hardú teirmeach. Is príomhbhuntáiste é seo thar VFDanna in iarratais ar luas seasta - ritheann an comh-aireachta fionnuar agus éilíonn sé aeráil íosta. Má roghnaítear stopán bog, osclaíonn an seachbhóthar ag múchadh, agus athghníomhaíonn na SCRanna chun an voltas rampa síos de réir a chéile, rud a chosc casúr uisce.

Mótair agus Cosaint Chuarda

Soláthraíonn an comh-aireachta cosaint iomlán mótair trí scoradán ciorcaid teirmeach-mhaighnéadach agus sealaíochta ró-ualach leictreonach le caillteanas céime agus braite neamhchothromaíocht reatha. Déantar cosaint gearrchiorcaid a chomhordú chun sláine SCR a chaomhnú. Áirítear le cosaintí breise:

● Cosaint róvoltais/ róvoltais, múchadh sula ndéantar damáiste mótair ó aimhrialtachtaí voltais

● Braitheadh ​​ró-teocht an thyristor, le céim aláraim agus tuisle

●  Aisiompú céime agus braite caillteanas céime

●  Suiteáil agus cosaint rótair faoi ghlas tríd an athsheachadán

Sreangaítear idirghlais sábháilteachta seachtracha (m.sh. stad éigeandála, lasc creathadh) chuig an gciorcad rialaithe trí chríochfoirt thiomnaithe.

Comhéadan Rialaithe agus Cumarsáid

Soláthraíonn eochaircheap digiteach le taispeáint LCD ar an aonad tosaithe socrú paraiméadar áitiúil, rialú tosaithe / stad, agus tásc stádais - lena n-áirítear sruth mótair, cóid voltais agus locht. Is féidir HMI atá suite ar dhoras a chomhtháthú le haghaidh caibinéid níos mó. Ligeann Caighdeán RS485 Modbus RTU tús/stopadh cianda, íoslódáil paraiméadar, agus tuairisciú aláraim chuig DCS nó SCADA. I gcás líonraí gléasra éilitheacha, tá geataí Profibus DP, Profinet, nó Ethernet/IP ar fáil.

Imfhálú agus Bainistíocht Theirmeach

Tá an comh-aireachta atá ina sheasamh ar an urlár déanta as leathán cruach ghalbhánuithe trom-thomhais le bailchríoch cóta púdar aimsirdhíonach. Ós rud é nach ngintear teas thyristor ach amháin le linn na rampaí tosaithe agus stad soicind, is minic go bhfuil fuarú comhiompar nádúrtha leordhóthanach do chaibinéid faoi dhíon. I gcás aonaid ardchumhachta nó timpeallachtaí ard-chomhthimpeallacha, soláthraítear lucht leanúna aer éigean scagtha le rialú teirmeastatach. Is é IP42 go IP54 an rátáil cosanta caighdeánach; tá rátálacha níos airde ar fáil do láithreacha deannaigh nó lasmuigh.

Comhlíonadh agus Tástáil

Déantar tástáil glactha mhonarcha ar gach comh-aireachta lena n-áirítear: tomhas friotaíochta inslithe ciorcaid chumhachta, fíorú ciorcad lámhaigh SCR, oibriú teagmhálaithe seach-chonaire, agus tástáil fheidhmiúil ar gach próifíl tosaithe/stad cláraithe agus feidhmeanna cosanta. Déantar an tionól a dhearadh agus a thástáil de réir IEC 61439-1/2, agus déantar gach ciorcad rialaithe a thástáil de réir na gcaighdeán díolúine torainn is infheidhme.

Ceisteanna Coitianta

C1: Cathain ba chóir dom comh-aireachta tosaithe bog a roghnú thar tosaithe VFD nó DOL?

Roghnaigh tosaithe bog nuair is gá duit luasghéarú mín mótair agus sruth inrush laghdaithe ach nach dteastaíonn athrú luais leanúnach uait. Tá tosaithe bog níos simplí, gineann siad níos lú teasa, cosnaíonn siad níos lú, agus tá siad níos dlúithe ná VFDanna. I gcomparáid le DOL, cuireann siad deireadh le borrtha reatha agus turraing mheicniúil. I gcomparáid le réalta-delta, soláthraíonn siad paraiméadair tosaigh inchoigeartaithe go hiomlán agus is féidir leo córais caidéil bog-stad.

C2: Cad iad na méideanna mótair is féidir leis an gcomh-aireachta a fhreastal?

Tá caibinéid caighdeánach cumraithe do mhótair ó 7.5 kW go 800 kW ag 400 V (trí chéim), agus tá rátálacha 690 V ar fáil do mhótair níos mó. Déanfaimid an tosaitheoir bog, an teagmhálaí seachbhóthar agus an scoradán ciorcaid a mheaitseáil le sruth ainmchláir do mhótair. Is féidir cumraíochtaí saincheaptha le haghaidh cumhachtaí níos airde.

C3: An dtugann an comh-aireachta tosaithe bog tacaíocht do il-mhótair ag tosú?

Sea, i socrú seicheamhach: is féidir le tosaitheoir bog amháin roinnt mótair a thosú ceann i ndiaidh a chéile, agus a theagmhálaí aschuir féin ag gach ceann acu. Tar éis don chéad mhótar luas iomlán a bhaint amach agus a sheachbhóthar, dícheanglaíonn an tosaithe bog uaidh agus nascann sé leis an dara mótar, agus mar sin de. Laghdaíonn sé seo costas nuair a roinneann roinnt caidéil nó lucht leanúna den mhéid céanna stáisiún. Mar sin féin, caithfidh na paraiméadair tosaigh céanna nó comhchosúla a bheith ag gach mótair.

C4: Cad a tharlaíonn má theipeann ar an tosaithe bog agus an mótar ag rith?

Nuair a bhíonn an mótar ag luas iomlán agus an teagmhálaí seachbhóthar dúnta, ritheann an mótar go díreach ón bpríomhlíonra. Má theipeann ar bhord rialaithe an tosaithe bog nó má dhéantar damáiste do SCRanna, leanann an mótar ag rith gan tionchar. Ní dhéanfaidh an locht ach difear don chéad iarracht tosaithe eile. Buntáiste oibriúcháin ollmhór is ea an tsábháilteacht theip bhunúsach seo.

C5: Cé chomh fada is atá an rampa tosaithe bog, agus an féidir é a choigeartú?

Tá an t-am rampa voltais inchoigeartaithe go hiomlán, de ghnáth ó 0.5 go 60 soicind, agus is féidir é a leathnú tuilleadh más gá. Tá an voltas tosaigh tosaigh (tús ciceáil) inchoigeartaithe freisin. Is é an mótar agus an t-ualach a chinnfidh an rampa is fearr - fada go leor chun deireadh a chur le turraing mheicniúil, gearr go leor chun teas an thyristor a theorannú le linn an tosaithe.

C6: An féidir leis an tosaithe bog láimhseáil a thosaíonn go minic?

Déantar tosaitheoir bog a rátáil le haghaidh líon sonrach tosaithe in aghaidh na huaire (go hiondúil suas le 10 dtosú tromshaothair). Braitheann an rátáil seo ar an socrú reatha tosaithe, am rampa, agus méid an mhótair. D’fhéadfadh go mbeadh VFD níos oiriúnaí d’fheidhmchláir a thosaíonn go han-mhinic (m.sh. iompróirí innéacsaithe). Téigh i gcomhairle linn le do thimthriall dualgais chun an méid ceart a fháil.

C7: Cén cothabháil a éilíonn an comh-aireachta?

Is beag an cothabháil rialta: seiceáil amhairc bhliantúil ar fhoirceannadh cumhachta, glanadh na scagairí aerála (má tá siad feistithe), agus seiceáil feidhmiúil ar theagmhálaí seachbhóthar. Níl aon pháirteanna gluaiseachta ag SCRanna agus ní chaitheann siad. Is é an teagmhálaí seachbhóthar an príomh-chomhpháirt inseirbhíse, le saol meicniúil níos mó ná milliún oibríocht de ghnáth, rud a aistríonn go blianta seirbhíse.

C8: An gcruthaíonn an tosaithe bog harmonics ar an bpríomhlíonra?

Ní ghineann tosaithe bog thyristor sruthanna armónacha ach amháin le linn na rampaí tosaigh gairide agus na rampaí bog-stad. Le linn oibriú seachbhóthar seasta, tarraingíonn an mótar sruth sinusoidal, mar sin ní tháirgtear aon armónach. Fágann sin go bhfuil siad níos neamhdhíobhálaí don ghreille ná mar a thiomáineann AC, ar féidir leo armónach leanúnach a ghiniúint mura ndéantar iad a scagadh.

Gréasán Soláthair Uisce Ceantair — Iarfheisteas Tosaithe Bog do 20 Stáisiún Pumpála

Cúlra

Bhainistigh údarás réigiúnach uisce in Oirthear na hEorpa líonra de 20 cianstáisiún teanndáileog caidéal, gach ceann acu le 2-4 gnáthchaidéal díreach ar líne (DOL) idir 37 agus 132 kW. Bhí na stáisiúin ríthábhachtach chun uisce a dháileadh ar roinnt bailte, ach bhí fadhbanna athfhillteacha ag cruthú costais oibriúcháin do-ghlactha agus cur isteach ar sheirbhísí.

An Dúshlán

Ba í an phríomhfhadhb leictreach. Ba é an sruth tosaigh tobann DOL – suas le 7 n-uaire lán-ualach – ba chúis le laghduithe móra voltais ar na línte laga dáilte tuaithe. Rinne sé seo tuisliú ar athsheachadáin chosanta ag fostáisiúin in aice láimhe, ag cur isteach ar chumhacht chuig an stáisiún caidéil féin ó am go chéile. Bhí costais chothabhála mheicniúla ar an údarás freisin: casúr uisce le linn tús agus stop a chur le hailt phíobáin a réabtar go minic agus comhlaí seiceála damáiste, agus ghiorrú an t-iarratas ar chasmhóiminte go tobann imthacaí caidéil agus saol cúplála. Bhí na stáisiúin gan foireann agus bhí siad lonnaithe i gceantair iargúlta, mar sin b'éigean d'aon trealamh a bheith láidir, simplí agus in ann cianfhabht a thuairisciú.

Cén fáth Cabinets Tosaithe Bog?

Rinne an t-údarás measúnú ar VFDanna agus ar thosaithe boga araon. Thairg VFDanna rialú luais ach measadh go raibh siad iomarcach — dearadh na caidéil chun rith ar luas seasta i gcoinne cuar an chórais statach, áit a raibh bearradh sreafa ar fáil ag comhlaí smeartha cheana féin. Thairg caibinéid tosaithe bog an cluiche idéalach: chuirfeadh siad deireadh le borradh reatha agus casúr uisce a thosú gan caillteanais tiomána leanúnacha nó fuarú casta a thabhairt isteach.

Príomhfhachtóirí roghnaithe:

●  Ciallaíonn teagmhálaí seachbhóthar inmheánach an tosaithe bog go dtarraingeodh an mótar cumhacht nuair a bhí sé ag rith, gan aon chaillteanais thyristor, rud a laghdódh giniúint teasa na comh-aireachta i seomraí caidéil gan aeráil.

●  Rampáil an ghné bog-stad de réir a chéile síos an caidéal le linn múchta, rud a chuirfeadh deireadh leis an brú-turraing ba chúis le casúr uisce.

●  Comhéadan digiteach simplí na gcaibinéid agus nasc RS485 Modbus comhtháite go díreach isteach i líonra SCADA an údaráis atá ag teacht chun cinn, rud a fhágann gur féidir lochtanna a thuairisciú gan cuairteanna suímh.

●  Ciallaíonn an sruth inrush laghdaithe go bhféadfadh na tacair gineadóra a bhí ann cheana (a úsáidtear le linn bristeacha eangaí) na caidéil chéanna a thosú gan aon fhadhb a bheith ag titim voltais, rud a chuirfeadh le hacmhainn chúltaca éifeachtach.

Imscaradh

Rinneadh fiche caibinéad tosaithe bog caighdeánach (45 go 160 A rátáil) a mhonarú, a thástáil sa mhonarcha, agus suiteáladh iad i seomraí caidéil a bhí ann cheana féin thar shé mhí. I measc gach comh-aireachta bhí príomhscoradán ciorcaid, tosaithe bog le teagmhálaí seachbhóthar, sealaíocht ró-ualaithe leictreonach, cumarsáid Modbus, agus imfhálú IP54 uiscedhíonach. Is éard a bhí i gceist le coimisiúnú ná iontráil pharaiméadar shimplí d’am rampa agus teorainn reatha, agus cábla Modbus amháin a nascadh le cianaonad teirminéil an stáisiúin.

Torthaí

●  Cuireadh deireadh le suaitheadh ​​voltais eangaí ó thosú an chaidéil. Níor taifeadadh aon turas fostáisiúin eile ón iarfheistiú.

●  Laghdaíodh deisiúcháin píopa níos mó ná 80% sa chéad bhliain, toisc gur cuireadh deireadh le casúr uisce le linn tosaithe agus stad trí phróifíliú bog-tús agus stad bog.

●  Tháinig meath intomhaiste ar imthacaí caidéil agus ar athsholáthar róin, mar gheall ar an tosú réidh, íseal-chasmhóiminte.

●  Cinntigh dearadh an seachbhealaigh gur fhan na seomraí cumhachta fionnuar, fiú le linn ritheann caidéil ard-éilimh leathnaithe; níor tharla aon teipeanna fuaraithe comh-aireachta.

●  Faigheann an t-údarás anois stádas tosaithe/stad fíor-ama, sruth tosaithe agus logaí lochtanna ó gach stáisiún ar a SCADA, rud a chumasaíonn freagairt thuarthach in ionad glaonna éigeandála.

●  Tar éis bliana, leathnaigh an t-údarás an clár go deich stáisiún breise, ag glacadh leis an gcomh-aireachta tosaithe bog mar a chaighdeán do gach tionscadal iarfheistithe DOL go bog.
