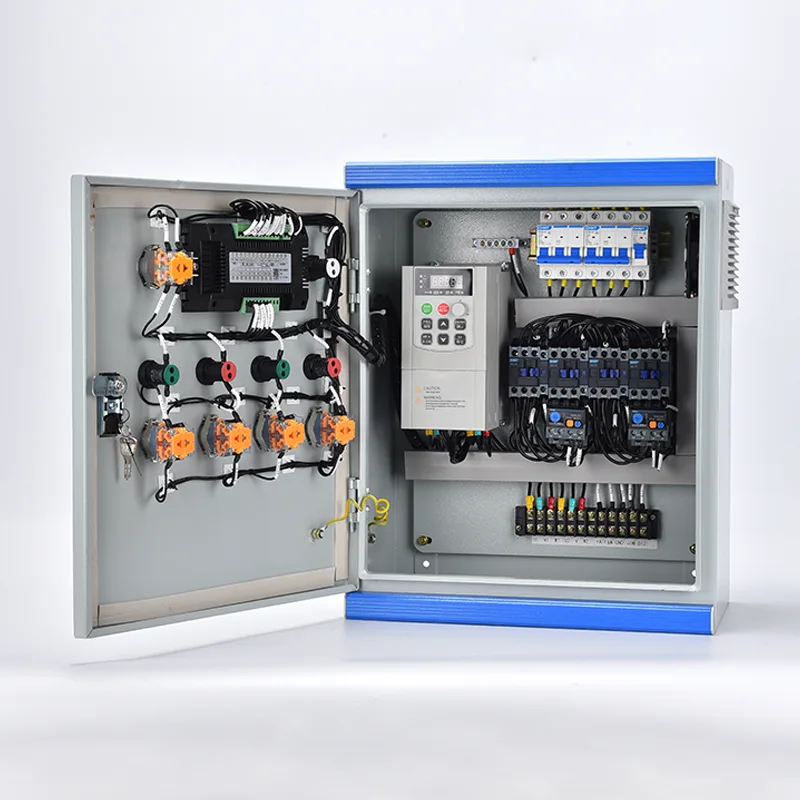

Painéal Rialaithe HVAC

Déantar gach Painéal Rialaithe HVAC a innealtóireacht de réir riachtanais shonracha an chórais mheicniúil a rialaíonn sé — cibé acu aonad láimhseála aeir pacáistithe amháin, gléasra fuaraithe le ilchaidéil agus túir fuaraithe, nó córas bainistíochta crios VAV ar fud an fhoirgnimh. Freastalaíonn an tithíocht painéil ar an mbonneagar leictreach iomlán: aonrú cumhachta ag teacht isteach, cosaint ciorcaid, tosaithe mótair (díreach ar líne, réalta-delta, tosaithe bog, nó tiomántán minicíochta athraitheach), athsheachadáin rialaithe, comhghlasáil sábháilteachta, agus rialtóir tiomnaithe - de ghnáth PLC nó DDC - le críochfoirt braite allamuigh le haghaidh ionchuir teochta, taise, brú, sreabhadh agus cáilíocht an aeir. Tugann taispeáint scáileán tadhaill nó eochaircheap HMI ar dhoras infheictheacht an chórais fíor-ama agus rialú paraiméadar d’oibreoirí. Cumasaíonn nascacht trí BACnet, Modbus, nó Ethernet/IP comhtháthú gan uaim le córais bhainistíochta foirgneamh (BMS). Oireann rátálacha imfhálú ó IP42 go IP65 do sheomraí meicniúla laistigh, ardáin phlandaí díon, agus suíomhanna nochta lasmuigh. Clúdaíonn scéimeanna cosanta cuimsitheacha gearrchiorcad, ró-ualach, caillteanas céime, faoi/róvoltas, agus sceitheadh ​​talún ag gach ciorcad, le comhghlasanna sábháilteachta éigeantacha crua-sreangaithe le haghaidh múchadh aláraim dóiteáin, cosaint reo, agus cruthúnas ar shreabhadh aeir. Coinnítear comhlíonadh iomlán le IEC 61439-1/2, IEC 60364, agus caighdeáin réigiúnacha sábháilteachta leictreachais.

Iarratais Ideal

Ó láimhseálaí aeir amháin go gléasra lárnach ar fud an champais, soláthraíonn Painéil Rialaithe HVAC an fhaisnéis láraithe leictreach a choinníonn córais mheicniúla ag rith go sábháilte, go héifeachtach, agus i gcomhordú leis an ngréasán uathoibrithe foirgneamh níos leithne.

Foirgnimh Oifige Tráchtála & Forbairtí Úsáide Measctha

Feidhmíonn túir mhóra oifige, ionaid siopadóireachta, agus coimpléisc ilúsáide aonaid láimhseála aeir iolracha, fuaraitheoirí, túir fuaraithe, agus criosanna aerála. Déanann painéil rialaithe HVAC rialú agus cosaint gach pacáiste meicniúil a lárú - painéal AHU a bhainistíonn lucht leanúna soláthair agus aischuir, cornaí fuaraithe, dampers eacnamaithe, agus stádas scagaire, nó painéal gléasra fuaraithe a sheicheamhaíonn il-chomhbhrúiteoirí, caidéil phríomhúla agus tánaisteacha, agus lucht leanúna túir fuaraithe. Ligeann comhtháthú le BMS an fhoirgnimh trí BACnet/IP nó Modbus do bhainisteoirí saoráidí monatóireacht agus coigeartú a dhéanamh ar gach córas ó stáisiún oibre lárnach.

Áiseanna Tionscail & Déantúsaíochta

Is minic a éilíonn monarchana, gléasraí próiseála agus trádstórais aeráil thiomanta agus fuarú próisis ar leithligh ó aerchóiriú compordach. Bainistíonn painéil rialaithe sna timpeallachtaí seo lucht leanúna sceite ardchumhachta, aonaid aeir smididh, córais bailithe deannaigh agus fuaraitheoirí próisis. Tacaíonn rialú PLC-bhunaithe le prótacail chumarsáide tionsclaíocha le loighic casta idirghlasála — amhail aeráil a chomhordú le hoibriú na líne táirgeachta nó sceith oigheann próisis. Láimhseálann imfháluithe tromshaothair le cosaint deannaigh agus taise feabhsaithe na coinníollacha timpeallachta dúshlánacha.

Ionaid Sonraí & Áiseanna Misean-Chriticiúil

Is feidhm ríthábhachtach 24/7 é fuarú lárionad sonraí. Déantar painéil rialaithe HVAC a bhainistíonn láimhseálaithe aeir seomra ríomhaireachta (CRAH), oiriúntóirí aer seomra ríomhaireachta (CRAC), caidéil uisce fuaraithe, agus lucht leanúna comhdhlúthadáin a innealtóireacht le haghaidh iomarcaíochta agus iontaofachta. Cinntíonn ionchur dé-chumhachta, comhtháthú lasc aistrithe uathoibríoch, agus aschuir aláraim sábháilte teipthe go leanann an fhuarú trí shuaitheadh ​​fóntais. Soláthraíonn rialú teochta agus taise ardchruinneas, le nascacht Modbus/BACnet le hardán bainistíochta bonneagair an ionaid sonraí (DCIM), monatóireacht chomhshaoil ​​fíor-ama.

Ospidéil & Áiseanna Cúraim Sláinte

Éilíonn obrádlanna, seomraí leithlisithe, seomraí glana, agus bardaí ginearálta gach ceann acu maidir le cáilíocht aeir, teocht, bogthaise agus caidreamh brú ar leith. Bainistíonn painéil rialaithe HVAC i suíomhanna cúram sláinte na timpeallachtaí beachta seo. Tá feidhmeanna aláraim chriticiúla - teocht ard/íseal, turais taise, caillteanas sreafa aeir, agus stádas scagaire - ceangailte go crua le glao altra an fhoirgnimh nó le córas lárnach monatóireachta. Tá painéil deartha chun éascaíocht cothabhála a dhéanamh agus ionchorpraítear iontu áiseanna leithlisithe a cheadaíonn seirbhís gan múchadh córais.

Óstáin, Ionaid Saoire & Fáilteachais

Tá compord aoi ríthábhachtach. Bainistíonn painéil rialaithe HVAC gléasraí fuaraithe lárnacha, córais choire, láimhseálaithe aeir a fhreastalaíonn ar spásanna poiblí, agus rialaitheoirí crios aonad coil lucht leanúna trasna urláir aoi. Laghdaíonn sceidil áitíochta réamhchláraithe ídiú fuinnimh le linn tréimhsí áitíochta íseal, agus cinntíonn siad ag an am céanna go sroicheann seomraí aoi pointí socraíochta faoin am ticeála.

Campais Oideachais & Foirgnimh Institiúideacha

Baineann foirgnimh ollscoile, scoileanna, agus áiseanna rialtais scaipthe thar struchtúir iolracha leas as ardáin chaighdeánaithe painéil rialaithe HVAC. Freastalaíonn painéil thiomnaithe do AHUanna, do chaidéil agus d'aonaid teirminéil ar sheomra meicniúil gach foirgnimh, agus iad go léir líonraithe ar ais go BMS ar fud an champais. Simplíonn an cur chuige oiliúint chothabhála agus bainistíocht páirteanna spártha.

Léim domhain theicniúil

Déantar Painéil Rialaithe HVAC a innealtóireacht mar chomhthionóil chuimsitheacha dáileadh cumhachta, rialaithe mótair agus uathoibrithe - gach ceann acu deartha go saincheaptha chun sceideal an trealaimh mheicniúil agus na seichimh oibríochta a mheaitseáil.

Dáileadh Cumhachta agus Cosaint Cuarda

Glacann an t-alt isteach cumhacht trí phas (400V/480V, 50/60Hz go hiondúil) trí phríomhlasc dícheangail nó scoiteoir ciorcaid inghlasáilte, agus tá rátáil fhrithsheasaimh gearrchiorcaid á ríomh do shruth locht an tsuímh atá ar fáil. Eagraítear dáileadh le sruth de réir feidhm trealaimh: brainsí ar leith do lucht leanúna, caidéil, comhbhrúiteoirí agus ciorcaid rialaithe. Soláthraítear cosaint ciorcaid mhótair ag scoradáin chiorcaid teirmeach-mhaighnéadacha nó dínascairí comhleáite atá meaitseáilte le sruth lánualach mótair, le hathsheachadáin ró-ualaithe (leictreonach nó teirmeach) ag soláthar cuair thurais Aicme 10/20/30 IEC. Díorthaítear cumhacht rialaithe - go hiondúil 24VAC, 24VDC, nó 230VAC - ó chlaochladán rialaithe tiomnaithe le ciorcaid thánaisteacha comhleáite neamhspleácha, a dhéanann leictreonaic rialaithe a aonrú ó dhíomuan ar thaobh na cumhachta.

Rialú Mótair agus Modhanna Tosaigh

Ag brath ar mhéid an mhótair, riachtanais an chasmhóiminte tosaigh, agus lamháltas an chórais mheicniúil maidir le sruth inrush, ionchorpraíonn an painéal an modh tosaigh cuí:

●  Díreach-ar-líne (DOL): do lucht leanúna níos lú agus caidéil suas go dtí thart ar 7.5kW

●  Star-delta : do mhótair mheánchumhachta nuair a bhíonn sruth tosaithe laghdaithe ag teastáil

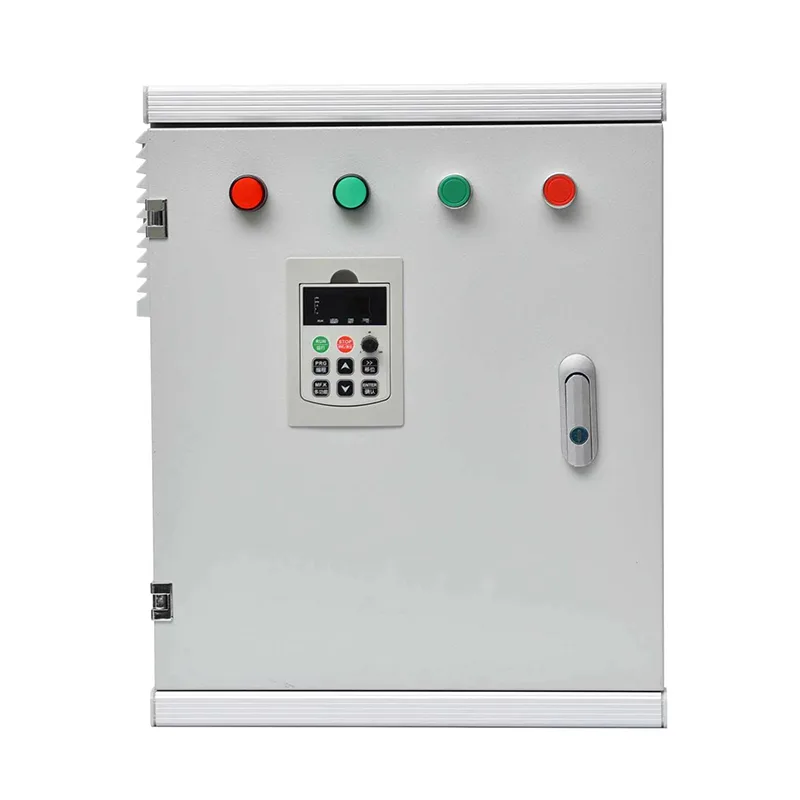

●  Tosaitheoir bog : do chaidéil agus do lucht leanúna nuair a chuireann rampaí mín réidh le casúr uisce nó le sciorradh crios

● Tiomántán minicíochta inathraithe (VFD): d'fheidhmchláir óna dteastaíonn modhnú luais bunaithe ar éileamh — amhail lucht leanúna soláthair AHU arna rialú ag brú duchta statach, nó caidéil uisce fuaraithe tánaisteacha a fhreagraíonn do bhrú difreálach trasna an lúb.

Sonraítear VFDanna le maolú armónach ionsuite (cokes nasc DC) agus scagairí dV/dt aschuir nuair a sháraíonn fad cáblaí teorainneacha an déantóra. Tá gach tiomántán cumraithe le haghaidh cumarsáide sraitheach le rialtóir an phainéil le haghaidh tagartha luais agus aiseolas stádais.

Ardán Rialaitheora: PLC vs DDC

Roghnaítear an ailtireacht rialaithe bunaithe ar chastacht agus riachtanais chomhtháthaithe an iarratais:

●  Tá rialaitheoirí DDC tipiciúil d’fheidhmchláir tráchtála HVAC a chomhtháthú isteach i BMS trí BACnet MS/TP nó BACnet/IP dúchais. Clúdaíonn leabharlanna feidhmchlár réamhchláraithe seichimh chaighdeánacha AHU, fuaraitheoirí agus coire.

●  Sonraítear rialú bunaithe ar PLC do thimpeallachtaí tionsclaíocha, do sheicheamhú casta il-comhbhrúiteora, nó i gcás ina gcaithfidh an córas comhéadan a dhéanamh le trealamh neamh-HVAC amhail innealra próisis. Tacaíonn ardáin PLC le loighic dréimire, bloc feidhme, nó ríomhchlárú téacs struchtúrtha, le cumarsáid Profinet, Ethernet/IP, nó Modbus TCP.

●  Feidhmíonn an dá ardán an t-ord sainithe oibríochta: sceidil ama, lúba PID teochta/bhrú, seicheamhú tosaithe/stad, giniúint aláraim, agus logáil am rite.

Comhéadan Braiteora agus Sreangú Allamuigh

Freastalaíonn bloic críochfoirt tiomnaithe do shreangú páirce ó bhraiteoirí teochta (teirmeastair NTC, RTD, 4-20mA), trasduchtóirí brú agus lasca, braiteoirí taise, lasca a chruthaíonn sruth aeir ar dhucht, lasca brú difreálach le haghaidh stádas scagaire, agus comharthaí aiseolais comhla/actuator. Déantar na hionchuir analógacha go léir a scagadh agus a chosaint ar dhíomuan spreagtha. Déantar ionchuir dhigiteacha a leithlisiú ina n-aonar trí optachúplóirí nó trí athsheachadáin idirshuímh. Braitear agus cuirtear eagla ar chliseadh an bhraiteora, agus tá straitéisí inchumraithe aischurtha — mar shampla, mainneachtain d’oibríocht lucht leanúna luais sheasta ar chaillteanas braite brú duchta.

HMI agus Comhéadan Oibreora

Soláthraíonn scáileán tadhaill HMI dath suite ar an doras (go hiondúil 7 orlach nó níos mó) nó táscairí LED scoite agus cnaipí brú comhéadan oibreora áitiúil. Taispeánann an HMI grafaicí stádais córais fíor-ama - teocht, taise, brú, am rite trealaimh, treochtaí tomhaltais fuinnimh - le deais inchumraithe don úsáideoir. Tá coigeartuithe paraiméadar cosanta ag pasfhocal le leibhéil rochtana iolracha (oibreoir, maoirseoir, innealtóir). Áiríonn fógairt aláraim logáil imeachtaí le stampa ama agus rianú admhála. Maidir le painéil chomhtháite BMS, féadfaidh an HMI feidhmiú mar uirlis sáraithe agus coimisiúnaithe áitiúil seachas mar phríomh-chomhéadan laethúil.

Comhcheangail Sábháilteachta agus Loighic Chosanta

Cuirtear feidhmeanna sábháilteachta criticiúla i bhfeidhm i loighic chrua-shreangaithe neamhspleách ar an rialtóir, rud a chinntíonn oibriú sábháilte gan teip fiú i gcás teipe próiseálaí:

●  Comhéadan aláraim dóiteáin: cuireann ionchur teagmhála saor ó bholta ón bpainéal dóiteáin stop le AHU agus dúnadh damper

●  Cosaint reoite: déanann teirmeastat íseal-teocht ar chorna uisce an t-aonad a thuisle agus a oscailt chun pléasctha coil a chosc

●  Sreabhadh aeir á chruthú: cuireann lasc brú difreálach sa sruth aeir cosc ​​ar fhuinneamh téitheoir leictreachais nó gáis gan sreabhadh aeir fíoraithe

●  Cosnaíonn lasca cuisneáin ardbhrú agus ísealbhrú comhbhrúiteoirí

●  Lasca seismeacha agus creathadh nuair a éilíonn an cód áitiúil

Tá gach comhghlasáil sábháilteachta sreangaithe i gciorcad turais an phríomh-sealaíochta rialaithe nó PLC sábháilteachta, rud a chinntíonn múchadh láithreach agus neamhchoinníollach.

Imfhálú agus Tógáil Timpeallachta

Tá imfhálú an phainéil déanta ó 1.5mm go 2.0mm leictri-ghalbhánuithe nó leathán cruach dhosmálta le bailchríoch púdar-brataithe. I measc na rátálacha coitianta tá:

●  IP42/IP43 do sheomraí meicniúla laistigh le timpeallachtaí glana, teocht-rialaithe

●  IP54/IP55 le haghaidh seomraí trealaimh, imfháluithe gléasra díon, nó láithreacha leathnochta

●  IP65 le haghaidh suiteálacha lasmuigh atá faoi lé báisteach, deannach agus grian díreach

Áirítear bainistíocht theirmeach ghníomhach — aeráil éigean-scagtha le rialú lucht leanúna teirmeastatach — do phainéil dlúth VFD nó do thimpeallachtaí suiteála ardthimpeallacha. Maidir le caibinéid lasmuigh, sonraítear ceannbhrat sciath gréine, téitheoir frith-chomhdhlúthúcháin, agus crua-earraí cruach dhosmálta atá resistant creimeadh.

Cumarsáid agus Comhtháthú BMS

Aistríonn geataí cumarsáide prótacal an rialaitheora go cnámh droma BMS na háise. Tá BACnet dúchais (MS/TP nó IP), Modbus RTU/TCP, agus cuibheoirí roghnacha LonWorks nó Ethernet/IP ar fáil. Tá gach pointe monatóireachta - teocht, brú, rátaí sreafa, stádas trealaimh, uaireanta rite, sonraí fuinnimh, agus stáit aláraim - infheicthe don BMS. Cumasaíonn coigeartú cianphointe agus bainistíocht sceidil barrfheabhsú láraithe fuinnimh ar fud na punainne tógála ar fad.

Gnéithe Éifeachtúlachta Fuinnimh

Bearta méadraithe cumhachta comhtháite roghnacha leibhéal an phainéil nó tomhaltas ualaigh aonair. Is féidir leis an rialtóir seichimh optamaithe fuinnimh a fheidhmiú, mar shampla fuarú saor ó eacnamaithe, aeráil faoi rialú éileamh (bunaithe ar CO₂), tús / stop is fearr, agus athshocrú teocht an uisce fuaraithe bunaithe ar choinníollacha lasmuigh - ag laghdú tomhaltas fuinnimh bliantúil HVAC 15% go 25% i gcomparáid le rialú paraiméadair sheasta.

4.Ceisteanna Frequently

C1: An bhfuil an Painéal Rialaithe HVAC a táirge caighdeánach nó saincheaptha do gach tionscadal?

Déantar gach painéal a shaincheapadh chun sceideal trealaimh mheicniúil, seicheamh oibríochta agus liosta ualach leictreach an tionscadail a mheaitseáil. Oibríonn ár n-innealtóirí feidhmchlár ó do P&ID, sonraí trealaimh agus sonraíocht rialaithe. Cinntíonn ailtireachtaí inmheánacha caighdeánaithe agus leabharlanna comhpháirteanna cáilíocht chomhsheasmhach agus freastalaíonn siad ar riachtanais a bhaineann go sonrach leis an suíomh.

C2: Cén ardán rialaitheora a úsáideann tú - PLC nó DDC?

Cuirimid an dá agus molfaimid an t-ardán cuí bunaithe ar do thionscadal. Oireann rialtóirí DDC (BACnet-dúchais) d’iarratais foirgnimh tráchtála le comhtháthú BMS. Sonraítear PLCanna le haghaidh áiseanna tionsclaíocha, seichimh chasta, nó i gcás ina bhfuil gá le comhtháthú le trealamh neamh-HVAC. Tá tacaíocht il-díoltóra ar fáil — oibrímid le brandaí mór le rá agus is féidir linn roghanna eile ardáin oscailte a sholáthar freisin.

C3: Cén trealamh HVAC is féidir leis an bpainéal a rialú?

Tá ár bpainéil cumraithe do gach trealamh coitianta HVAC: aonaid láimhseála aeir (toirt leanúnach agus VAV), aonaid díon pacáistithe, gléasraí fuaraithe (aerfhuaraithe agus uisce-fhuaraithe), córais coire, túir fuaraithe, córais pumpála (bunscoile, tánaisteach agus treasach), aonaid coil lucht leanúna, aerálaithe aisghabhála teasa, agus córais sceite / sceite / sceite. Is tairiscint chaighdeánach iad painéil iltrealaimh a bhainistíonn seomra meicniúil iomlán.

C4: An féidir leis an bpainéal comhtháthú lenár gCóras Bainistíochta Foirgníochta atá ann cheana féin?

Tá. Tá prótacail chumarsáide lena n-áirítear BACnet/IP, BACnet MS/TP, Modbus RTU, Modbus TCP, agus LonWorks ar fáil. Deimhneoimid an prótacal sonrach, an ráta baud, agus an liosta pointí le linn na céime innealtóireachta chun comhtháthú gan uaim plug-and-play le do BMS a chinntiú.

C5: Cad iad na caighdeáin agus na deimhnithe sábháilteachta a chomhlíonann na painéil?

Déantar painéil a dhearadh agus a thástáil de réir IEC 61439-1/2 le haghaidh lascthrealamh ísealvoltais agus cóimeálacha trealaimh rialaithe. Tá marc CE ar gach comhpháirt. Tá deimhnithe réigiúnacha breise (UL, UKCA, etc.) ar fáil. Soláthraítear doiciméadacht iomlán tástála glactha monarchan (SAILL) do gach painéal, lena n-áirítear fíorú ciorcad, tástáil friotaíochta inslithe, tástáil seicheamh feidhme, agus bailíochtú comhghlasála sábháilteachta.

C6: Conas a dhéantar tástáil ar an bpainéal roimh an loingsiú?

Déantar tástáil chuimsitheach glactha sa mhonarcha ar gach painéal lena n-áirítear: fíorú sreangaithe pointe go pointe, tástáil friotaíochta inslithe (ciorcaid chumhachta agus rialaithe), tástáil fheidhmiúil iomlán ar gach tosaithe agus tiomántán mótair, seiceáil lúb I/O an rialtóra, tástáil seicheamh oibríochta insamhlaithe i gcoinne an scéil rialaithe ceadaithe, tástáil HMI agus comhéadan cumarsáide, agus fíorú feidhm idirghlasála sábháilteachta. Cuirtear tuairisc mhionsonraithe ar saill leis an bpainéal.

C7: Cén cothabháil a theastaíonn tar éis a shuiteáil?

Áirítear leis an gcothabháil bhliantúil a mholtar: íomháú teirmeach ar naisc chumhachta chun foircinn scaoilte a aithint, seiceáil feidhmiúil ar idirghlais sábháilteachta agus stadanna éigeandála, fíorú calabrú braiteoirí, cigireacht ar lucht leanúna fuaraithe agus riocht an scagaire, agus glanadh ginearálta na n-imfhálú inmheánach. Tá na comhpháirteanna uile inrochtana trí na doirse tosaigh; Aithnítear spártha ríthábhachtacha amhail fiúsanna agus cornaí teagmhálaithe sa lámhleabhar cothabhála a sholáthraítear.

C8: An féidir leat tacú le coimisiúnú allamuigh?

Tá tacaíocht chianchoimisiúnaithe trí fhísghlao san áireamh le gach painéal. Is féidir seirbhísí coimisiúnaithe ar an láthair agus comhtháthú BMS a shocrú ag brath ar shuíomh agus scóip an tionscadail.

Críochfort Aerfoirt Idirnáisiúnta Nua - Imscaradh Painéil Rialaithe HVAC

Cúlra

Thóg aerfort mór idirnáisiúnta sa Mheánoirthear críochfort nua do phaisinéirí chun freastal ar éilimh mhéadaithe acmhainne. Bhí bonneagar cuimsitheach HVAC ag teastáil ón gcríochfort, a mhair níos mó ná 700,000 méadar cearnach, chun compord na bpaisinéirí a choinneáil trasna na hallaí imeachta, na comhthionóil teachta, na criosanna miondíola, na tolglanna agus na limistéir láimhseála bagáiste ag teochtaí foircneacha faoin aer a shroich 50°C.

An Dúshlán

Sonraíodh sa dearadh meicniúil gléasra fuaraithe lárnach le 12 fuaraitheoir lártheifeacha uisce-fuaraithe, 48 aonad láimhseála aeir ó 15kW go 160kW, go leor tacair caidéil uisce fuaraithe (bunleibhéal agus meánscoile), lucht leanúna túr fuaraithe, aerálaithe aisghabhála fuinnimh, agus aeráil tiomnaithe do láimhseáil bagáiste faoi iamh agus limistéir phlandaí. Scaipeadh an trealamh ar fad ar il-urlár meicniúla agus ar imfháluithe gléasraí díon.

Bhí sceideal tógála deacair ag conraitheoir leictreachais an tionscadail. Bheadh ​​líon mór leictreoirí ar an láthair ar feadh tréimhsí fada ag teastáil chun painéil rialaithe aonair a dhéantús an láithreáin do gach píosa trealaimh, bheadh ​​éagsúlacht cháilíochta ag teastáil, agus earráidí comhordaithe riosca idir na fochonraitheoirí leictreacha agus rialaithe. Chomh maith leis sin, shainordaigh an t-oibreoir aerfoirt comhtháthú iomlán BACnet le fiontar BMS na háise do bhainistíocht fuinnimh láraithe agus do chothabháil thuarthach.

Cén fáth Painéil Rialaithe HVAC Innealtóireachta Monarcha?

Roghnaigh an fhoireann tionscadail na painéil rialaithe HVAC go léir a sholáthar mar chomhthionóil réamhthástála a ndearnadh innealtóireacht orthu sa mhonarcha. Bhí na buntáistí cinntitheach:

●  Dearadh gach painéal de réir sceidil an trealaimh mheicniúil agus seicheamh oibríochta an chomhairleora rialuithe, rud a chinntíonn meaitseáil duine le duine idir gach painéal agus an trealamh a shanntar dó.

●  Cóimeáladh agus rinneadh tástáil iomlán ar gach dáileadh cumhachta inmheánach, cosaint mótair, VFDs, sreangú rialaithe, loighic PLC/DDC, agus cumraíocht HMI sa mhonarcha roimh an loingsiú - ag comhbhrú am ar an láthair chun an painéal a shuiteáil, ag nascadh cumhacht ag teacht isteach, agus ag deireadh cáblaí braite allamuigh.

●  Bhí geata cumarsáide BACnet réamhchumraithe, agus soláthraíodh liosta iomlán na bpointí don chomhtháthóir BMS sular tháinig na painéil, rud a chuir deireadh le dífhabhtú prótacail réimse fada.

●  Bhí comhghlais sábháilteachta - múchadh aláraim dóiteáin, cosaint reo do cornaí uisce fuaraithe, comhghlasáil a chruthaíonn aer-sreabhadh do théitheoirí leictreacha - sreangaithe go crua sa mhonarcha le fíorú doiciméadaithe, rud a shásaigh ceanglais dhian sábháilteachta an údaráis aerfoirt.

●  Dearadh painéil chomhsheasmhach ar fud na 48 AHU go léir oiliúint oibreoirí simplithe agus stocáil páirteanna spártha d'fhoireann cothabhála an aerfoirt.

Imscaradh

Déanadh agus seachadadh ochtó sé Phainéal Rialaithe HVAC - ag clúdach fuaraitheoirí, caidéil, AHUanna agus córais aisghabhála fuinnimh. Bhí raon méideanna na bpainéal idir imfháluithe dlúth-bhallaí le haghaidh aonaid bheaga aerála go caibinéid ilrannacha seasamh urláir do AHUanna 160kW le VFDanna comhtháite. Ionchorpraíodh geataí cumarsáide BACnet/IP agus scáileáin tadhaill HMI ar an doras le go mbeidh rochtain ag oibritheoirí áitiúla ar na painéil go léir. Seoladh na painéil réamhchláraithe agus tástáladh saill, le paca doiciméadaithe gach painéil lena n-áirítear léaráidí sreangaithe mar-thógtha, asphriontaí loighic rialtóra, agus deimhnithe saill.

Torthaí

●  Laghdaíodh an t-am coimisiúnaithe ar an láthair thart ar 50% i gcomparáid le meastacháin buiséid bunaithe ar phainéil thraidisiúnta de dhéantús an láithreáin, rud a chuidigh leis an teirminéal a spriocdháta oscailte a bhaint amach.

●  Sainaithin agus cheartaigh an clár FAT monarchan 12 choinbhleacht loighce seicheamh le linn na réamhthástáil – fadhbanna a d’eascair murach sin le linn fabhtcheartaithe costasacha ar an láthair.

●  Baineadh comhtháthú iomlán BACnet le BMS an aerfoirt laistigh de thrí seachtaine ó fhuinneamh an phainéil, agus thuairiscigh na 86 painéal go léir sonraí oibriúcháin agus ghlac siad le horduithe maoirseachta.

●  Sa chéad bhliain oibríochta, chuir na sonraí taifeadta BMS ar chumas na foirne áiseanna sceidil athshocraithe teocht an uisce fuaraithe a bharrfheabhsú, ag baint amach laghdú 12% ar thomhaltas fuinnimh gléasra fuaraithe i gcomparáid leis an mbunlíne dearaidh bunaidh.

●  Thuairiscigh conraitheoir cothabhála an aerfoirt a laghad oibre ceartaitheacha, rud a thug creidiúint don dearadh painéil chaighdeánaithe agus do dhoiciméadú cuimsitheach le haghaidh taithí éifeachtach foirne.
