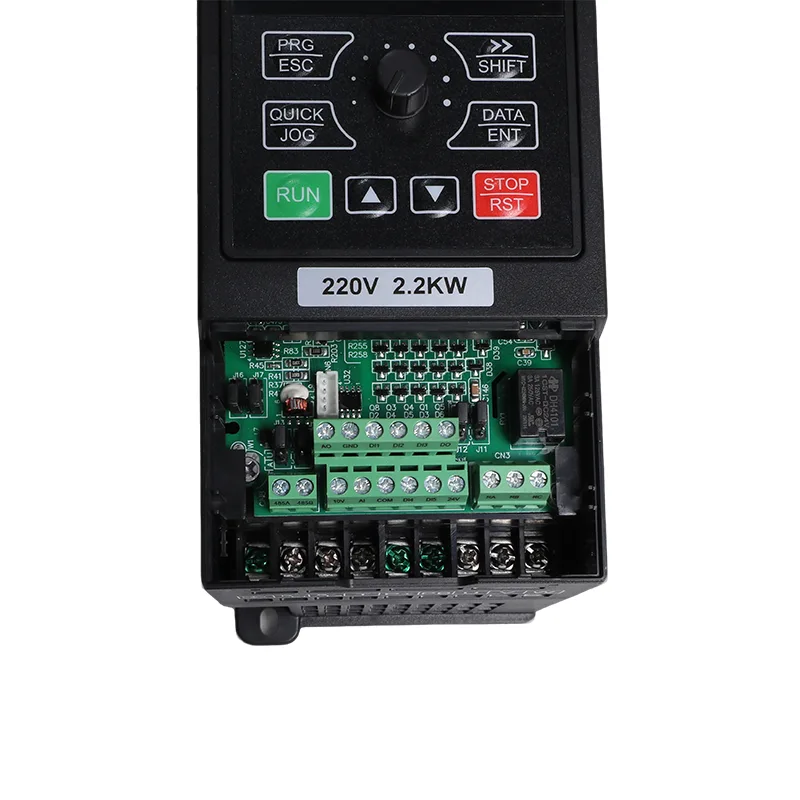

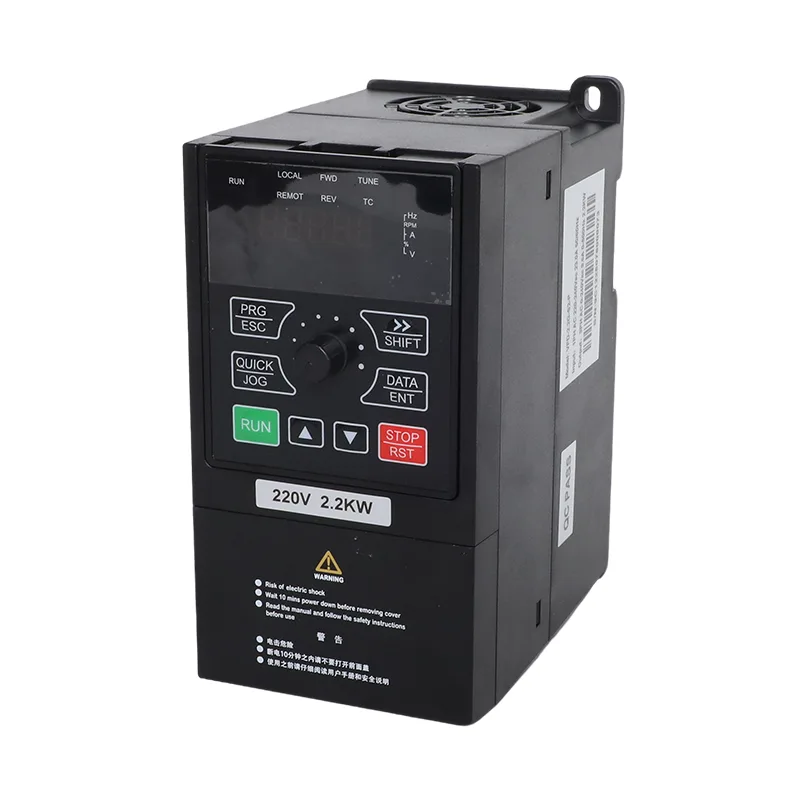

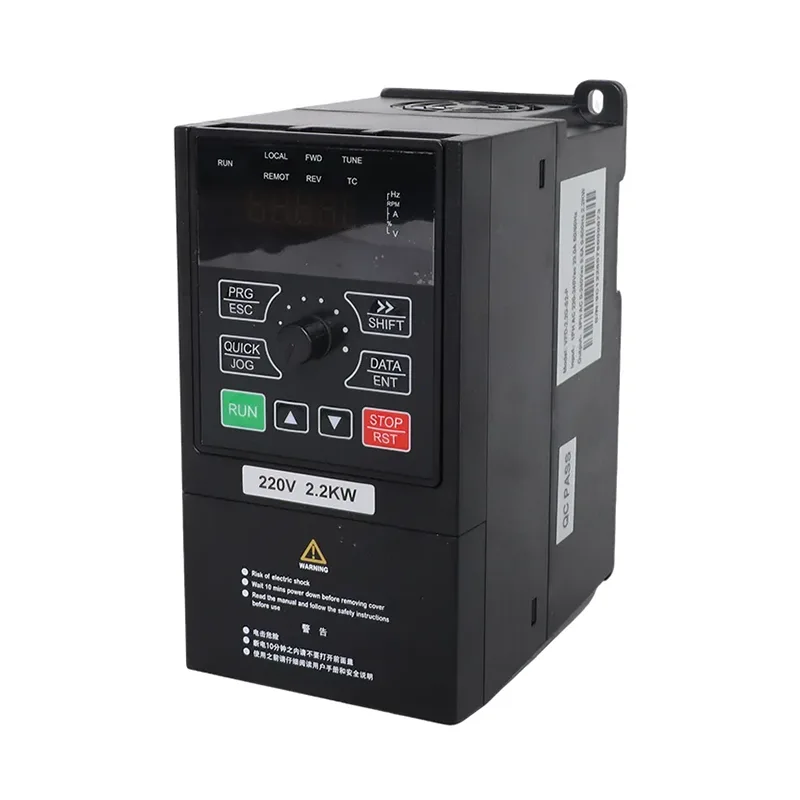

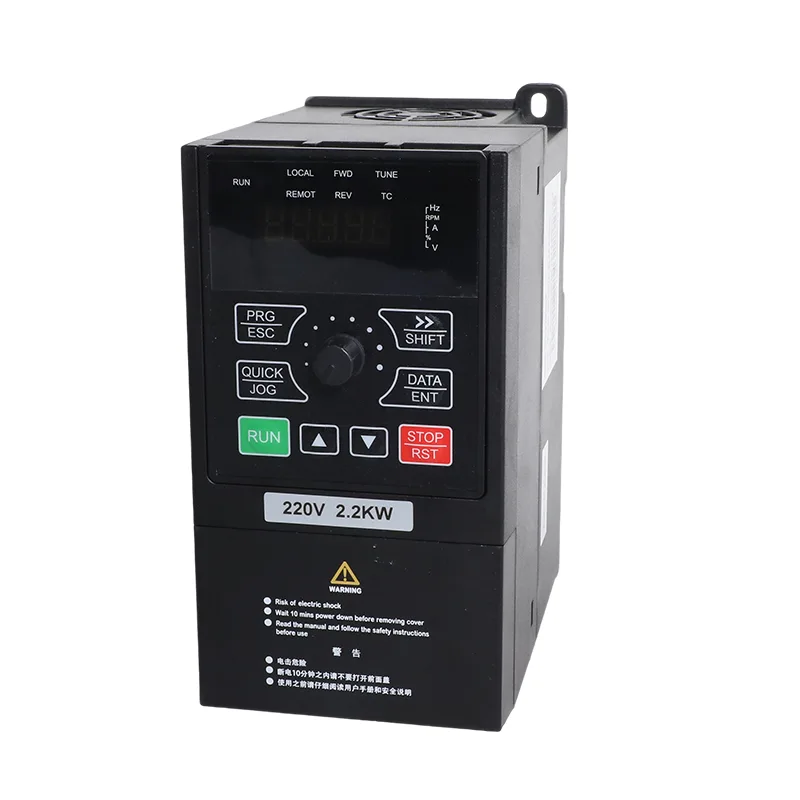

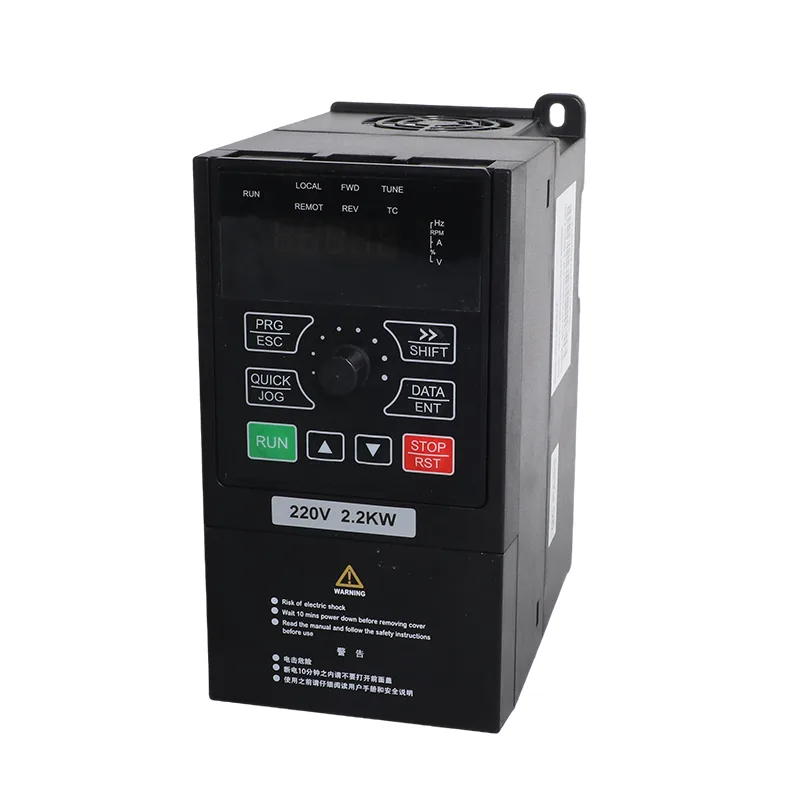

Caidéal Gréine 7.5kW/11kW 3 Chéim 380V agus Inverter Ginearálta VFD

Áirítear ar an tsraith CSIVEI iMaster VFD-PC10 na samhlacha VFD-PC10-7.5G-T4 agus VFD-PC10-11G-T4-MK d'iarratais trí-chéim 380 V. Is iad na sruthanna aschuir liostaithe ná 17 A don tsamhail 7.5 kW agus 25 A don tsamhail 11 kW. Úsáidtear an dá rátáil i gcórais caidéalaithe faoi thiomáint gréine agus i bhfeidhmchláir mhótair thionsclaíocha comhoiriúnacha, faoi réir sonraíochtaí leictreacha an tiomántáin roghnaithe.

I modh caidéal gréine, úsáideann an Caidéal Gréine 7.5kW/11kW 3 Céim 380V agus Inverter Ginearálta Cuspóir VFD cumhacht DC ó eagar fótavoltach agus cuireann sé rianú uasta pointe cumhachta (MPPT) i bhfeidhm chun an mótar a rialú de réir an ionchuir gréine atá ar fáil. Sa mhodh ginearálta, soláthraíonn sé rialú mótair minicíochta inathraithe do chaidéil comhoiriúnacha agus do threalamh eile. Roghnaítear an modh oibriúcháin trí pharaiméadar P8-00 de réir an iarratais riachtanach agus an chumraíocht a sholáthraítear.

I gcomparáid le rialtóir luas mótair bunúsach, áirítear ar na feidhmeanna PC10 atá liostaithe freisin monatóireacht ar leibhéal an uisce, braite faoi ualach agus tuairisciú lochta taiscéalaithe. Tá na feidhmeanna seo ábhartha do chórais caidéalaithe nuair is gá monatóireacht a dhéanamh ar an bhfoinse uisce, an umar stórála agus an oibríocht caidéil tríd an tiomáint.

Sonraíochtaí Múnla

Roghnaigh an tsamhail trí shruth rátáil an mhótair a chur i gcomparáid le rátáil sruth aschuir an inverter, seachas a bheith ag brath ar chumhacht mótair amháin. Deimhnigh iarmhír an mhúnla cruinn, ceanglais voltais ionchuir agus sonraí ainmchláir is infheidhme roimh an tsuiteáil.

Cumraíocht Eagar Gréine Molta

Taispeánann na cumraíochtaí tagartha thíos na cainníochtaí modúl atá liostaithe don dá rátáil tiomána. Soláthraíonn siad pointe tosaigh do dhearadh córais PV; ní mór an socrú deiridh a fhíorú i gcoinne sonraí leictreacha an mhodúil roghnaithe, íosteocht an tsuímh agus na ceanglais caidéalaithe.

Tábla C. Sonraíochtaí ginearálta (mar an gcéanna ar fud an raon iMaster)

Oibriú Caidéal Gréine agus Cúltaca Eangaí

Déanann an fhaisnéis sraith PC10 cur síos ar sheicheamh oibriúcháin uathoibríoch le haghaidh suiteálacha atá cumraithe le haghaidh cumhachta gréine agus greille. Sa chumraíocht dhoiciméadaithe, roghnaíonn paraiméadar P8-15 iompraíocht an mhodha soláthair. Le P8-15 socraithe go 0, feidhmíonn an tiomáint ar chumhacht gréine nuair a bhíonn sé ar fáil agus úsáideann sé an eangach de réir na loighic cumraithe lag-solais agus athraithe.

Liostaíonn an fhaisnéis paraiméadar a soláthraíodh P8-16 mar an t-eatramh oibríochta greille, le réamhshocrú de 60 nóiméad, agus P8-17 mar an mhoill a bhaineann le filleadh ar oibriú gréine, le réamhshocrú de 4 soicind. Deimhnigh an t-ord tacaithe agus na réamhshocruithe paraiméadar i gcoinne an lámhleabhair don mhúnla cruinn agus don leagan firmware roimh choimisiúnú.

Maidir le córas a úsáideann foinse chúltaca AC, ní mór don socrú sreangaithe agus athraithe an léaráid chiorcaid is infheidhme a leanúint. Deimhnigh an bhfuil gá le trealamh lasctha seachtrach; ná glac leis gurb é an t-inverter amháin a chomhlíonann gach feidhm aistrithe foinse.

Rialú Leibhéal Uisce agus Monatóireacht Taiscéalaí

I gcás córais chomhroinnte soláthair uisce, uisciúcháin agus dobharshaothraithe, féadfaidh oibriú caidéil a bheith ag brath ar leibhéal an uisce san umar stórála agus ar infhaighteacht uisce ag an bhfoinse. Soláthraíonn na paraiméadair PC10 liostaithe feidhmeanna a bhaineann le braite leibhéal an uisce, monatóireacht ar fho-ualach agus diagnóisic taiscéalaithe locht.

Brath Leibhéal Umar

Aithníonn an fhaisnéis paraiméadar a soláthraíodh P8-18 do bhrath leibhéal uisce AI, P8-19 don tairseach lánleibhéil agus P8-20 don mhoill codlata. Cinneann an comhartha leibhéal cumraithe agus an tairseach conas a fhreagraíonn an tiomáint do riocht an umair monatóireachta. Ba cheart go leanfadh cineál braiteoir, sreangú agus an t-ord rialaithe iarbhír an léaráid sreangú is infheidhme agus na treoracha paraiméadar.

Monatóireacht Foinse-Uisce agus Underload

Úsáideann an fhaisnéis um chosaint foinse-uisce P8-24 don leibhéal braite faoi ualach, P8-25 don am braite agus P8-26 don socrú athshocraithe. Tá na paraiméadair seo ábhartha i gcás ina n-úsáidtear laghdú ar ualach mótair chun easpa uisce nó riocht gaolmhar caidéil a aithint.

Tuairisciú Tóraithe- Lochtanna

Aithníonn an fhoinse a soláthraíodh P8-22 mar thairseach monatóireachta damáiste taiscéalaithe agus E43 mar an léiriú comhfhreagrach cuardaigh-lochta. Deimhnigh sainmhíniú an aláraim agus na coinníollacha braite sa lámhleabhar múnla ábhartha agus an córas á chumrú nó á réiteach.

Braitheann feidhmeanna leibhéal uisce agus fo-ualaithe ar roghnú braiteoirí ceart, suiteáil agus socruithe paraiméadar. Ba cheart iad a choimisiúnú agus a thástáil faoi na coinníollacha a shonraítear i ndoiciméadú an táirge.

Leanúnachas a Rialú agus Monatóireacht Chian

Deir an fhaisnéis sraith PC10 a soláthraíodh gur féidir orduithe painéil agus orduithe cumarsáide a choinneáil thar timthriall cumhachta. Ba cheart an t-iompar atosú iarbhír a sheiceáil i gcoinne na foinse ordaithe cumraithe, paraiméadair atosú agus ceanglais sábháilteachta an iarratais.

Tá RS485 Modbus RTU liostaithe mar an comhéadan cumarsáide. Aithníonn an fhoinse paraiméadar monatóireachta U0-49 mar an stádas mód soláthair, le 0 ag léiriú oibriú greille agus 1 ag léiriú oibriú gréine. Féadfaidh córas comhoiriúnach faireacháin an fhaisnéis sin a úsáid tar éis sainmhíniú an chláir agus na luachanna stádais atá ar fáil a dhearbhú sa doiciméadacht cumarsáide is infheidhme.

Tá monatóireacht iargúlta úsáideach nuair a oibríonn an tiomáint ag umar uisce, stáisiún uisciúcháin nó suíomh eile nuair nach bhfreastalaítear go leanúnach ar an rialtóir. Ba cheart an socrú cumarsáide a thástáil chun a dhearbhú go bhfuil an stádas ar taispeáint ag teacht leis an staid oibriúcháin iarbhír.

Oibriú Inverter Ginearálta Cuspóir

Sa mhodh ginearálta, soláthraíonn an t-inverter rialú mótair minicíochta inathraithe do threalamh comhoiriúnach. Is iad na modhanna rialaithe liostaithe ná rialú veicteora gan braiteoir (SVC) agus rialú V/F, le feidhmeanna breise lena n-áirítear PID ionsuite, luasghéarú agus luasmhoilliú inchoigeartaithe, rialú JOG agus cumarsáid Modbus RTU.

Is féidir an chumraíocht ilchuspóireach a mheas le haghaidh feidhmchláir chomhoiriúnacha amhail dí-uisciú mianaigh, cosc ​​deannaigh cairéil, cúrsaíocht thionsclaíoch agus caidéil phróisis. Ní mór an múnla a mheaitseáil le sruth rátáilte an mhótair, tréithe ualaigh, riachtanais luasghéaraithe agus dualgas oibriúcháin.

Sainaithnítear paraiméadar P8-00 san fhaisnéis a sholáthraítear mar pharaiméadar roghnúcháin an mhodha oibriúcháin. Ba cheart an modh a chumrú de réir an iarratais iarbhír agus na dtreoracha don mhúnla a sholáthraítear. Caithfidh aon athrú idir caidéal gréine agus oibriú ginearálta an nós imeachta um shocrú agus coimisiúnú paraiméadar forordaithe a leanúint.

Feidhmchláir tipiciúla

1. Soláthar Uisce Pobail agus Sráidbhaile

Maidir le caidéalú tollpholl nó uisce abhann chuig umar dáileacháin, is féidir oibriú gréine an tiomántáin agus feidhmeanna monatóireachta leibhéal liostaithe a mheas mar chuid de dhearadh an chórais. Ba cheart rátáil mótair, ceann caidéalaithe, toirt uisce riachtanach agus rialú leibhéal umar a shainiú sula roghnaítear an tiomáint.

2. Comharchumainn Uisciúcháin agus Stáisiúin Chaidéil Roinnte

Féadfaidh córais uisciúcháin roinnte caidéal lárnach a úsáid chun réimsí iolracha nó criosanna uisciúcháin a sholáthar. Ba cheart go léireodh an roghnú an sreabhadh riachtanach, an ceann iomlán dinimiciúil, an sceideal oibriúcháin laethúil agus infhaighteacht na cumhachta gréine nó greille.

3. Feirmeacha Éisc agus Shrimp

Is féidir le caidéil malartaithe uisce agus cúrsaíochta ag láithreáin dobharshaothraithe úsáid a bhaint as rialú minicíochta athraitheach nuair atá socrú an mhótair agus an chaidéil ag luí. Ba cheart an sceideal caidéalaithe riachtanach agus na rialuithe bainistíochta uisce a mheas mar aon le soláthar cumhachta an láithreáin.

4. Bainistíocht Uisce Mianaigh agus Cairéil

I modh ginearálta, is féidir an tiomáint a mheas le haghaidh dí-uiscithe mianaigh comhoiriúnach, bainistíocht sloc-uisce agus trealamh pumpála faoi chois deannaigh. Fíoraigh an rátáil mótair, na coinníollacha ualaigh, na ceanglais chomhshaoil ​​agus an modh rialaithe riachtanach don suiteáil shonrach.

5. Scaipeadh agus Fuarú Tionscail

Is féidir an chumraíocht ilfhóinteach a mheas le haghaidh cúrsaíocht uisce próisis-chomhoiriúnach, comhdhéanamh túr fuaraithe agus dualgais caidéalaithe tionsclaíochta eile. Ba cheart an sreabhadh riachtanach, an brú oibriúcháin agus na saintréithe mótair a mheas mar chuid de dhearadh an chórais.

Sonraíochtaí Teicniúla

Tá an t-imfhálú rátáil IP20 agus ní thugann sé cosaint ar uisce isteach. Ba cheart an tiomáint a shuiteáil i dtimpeallacht imfhálú laistigh nó cosanta oiriúnach le aeráil leordhóthanach agus de réir a riachtanais teochta, taise agus suiteála.

Ceisteanna Coitianta

1. Cé mhéad eagar PV atá liostaithe don tsamhail 11 kW?

Sonraíonn na cumraíochtaí tagartha a cuireadh ar fáil trí theaghrán de 18 modúl a rátáiltear ag 250 Wp nó trí theaghrán de 15 mhodúil a rátáiltear ag 300 Wp. Freagraíonn na socruithe seo do 54 modúl nó 45 modúl, faoi seach, agus cumhacht eagar ainmniúil ríofa de 13.5 kWp i gceachtar cás. Ní mór dearadh teaghrán deiridh a fhíorú i gcoinne bhileog sonraí an mhodúil, íosteocht an tsuímh agus teorainneacha voltais DC an inverter.

2. An gciallaíonn an rátáil 65 dBA go bhfuil imfhálú fuaimiúil ag teastáil?

Liostaíonn an tsonraíocht a soláthraíodh uasleibhéal torainn de 65 dBA. Braitheann cibé an bhfuil gá le cóireáil fhuaimiúil bhreise ar shuíomh na suiteála, ar fhuaimíocht an tseomra, ar an trealamh oibriúcháin agus ar na ceanglais torainn is infheidhme. Smaoinigh ar an timpeallacht suiteála agus an tiomáint á shuíomh i bhfoirgneamh áitithe nó i seomra trealaimh iata.

3. An féidir le tiomáint amháin roinnt caidéil a reáchtáil?

Ba cheart an chumraíocht ilchuspóireach a mheaitseáil leis an ualach iomlán agus leis an modh rialaithe tacaithe. I gcás feidhmeanna rialaithe veicteora, deimhnigh an socrú mótair is infheidhme sa lámhleabhar. Chun il-mhótair a rith ó aon tiomántán amháin, caithfidh an sruth comhcheangailte fanacht laistigh den rátáil tiomána agus cosaint ró-ualaithe cuí a bheith ag gach mótar. Lean treoracha an mhonaróra don mhodh rialaithe roghnaithe.

4. Conas is féidir monatóireacht a dhéanamh ar an bhfoinse cumhachta reatha?

Aithníonn an fhaisnéis a soláthraíodh paraiméadar monatóireachta U0-49 mar tháscaire an mhodha soláthair, le 0 ag léiriú oibriú na greille agus 1 ag léiriú oibriú gréine. Is féidir an paraiméadar a léamh thar Modbus RTU nuair a fhaigheann sé tacaíocht. Deimhnigh sainmhíniú an chláir agus na socruithe cumarsáide in aghaidh an lámhleabhair is infheidhme sula ndéanfar é a chomhtháthú i gcóras cianfhaireacháin.

5. Cén gnáthchothabháil a theastaíonn?

Coinnigh an heatsink agus an lucht leanúna fuaraithe glan ó dheannach, déan iniúchadh ar chríochfoirt agus ar naisc sreangaithe de réir an sceidil cothabhála, agus déan monatóireacht ar theocht chomhthimpeallach agus aeráil. Is é an raon teochta oibriúcháin atá liostaithe ná -10 ° C go 50 ° C, agus derting os cionn 40 ° C. Sonraíonn an treoir airde a soláthraíodh freisin go bhfuil níos mó ná 1000 m. Lean treoracha cruinne an mhúnla maidir le hamanna iniúchta agus nósanna imeachta cothabhála.

6. An bhfuil an inverter seo teoranta do chaidéalú gréine?

Liostaíonn an t-eolas sraith PC10 a soláthraíodh modh caidéil gréine agus modh inverter ilchuspóireach. Áirítear ar oibriú caidéil gréine MPPT agus na feidhmeanna cosanta a bhaineann le caidéalú doiciméadaithe, agus tacaíonn oibríocht ghinearálta le rialú mótair SVC nó V/F, PID agus Modbus RTU. Aithnítear Paraiméadar P8-00 mar an paraiméadar um roghnú mód. Deimhnigh an socrú ceadaithe agus an nós imeachta um athrú mód sa lámhleabhar a bhaineann go sonrach leis an tsamhail.
