Caidéal Tiomána Minicíochta 15HP 11kw VFD VFD

I measc na bpríomhghnéithe tá cumas ró-ualaithe ard, imoibreoir DC ionsuite do mhaolú armónach, comhéadain cumarsáide iolracha, agus leathnú I/O inchumraithe. Cinntíonn an imfhálú tromshaothair le córas fuaraithe athneartaithe oibriú iontaofa i dtimpeallachtaí tionsclaíocha ardteochta.

Trí chumais coigilte fuinnimh a chomhcheangal le gnéithe cosanta cliste, uasmhéadaíonn an Caidéal Tiomána Minicíochta VFD CSIVEI 15HP 11kw VFD aga fónaimh agus éifeachtacht oibriúcháin an chórais d'fheidhmchláir mhórchumhachta.

Príomhpharaiméadair agus Sonraíochtaí

Feidhmchláir tipiciúla

Seachadann an Caidéal Tiomána Minicíochta VFD CSIVEI 15HP 11kw VFD feidhmíocht láidir do threalamh tionsclaíoch trom a éilíonn oibriú leanúnach:

●  Caidéil mhóra – príomhchaidéil soláthair uisce, caidéil tionsclaíochta fuaraithe

●  Feantóirí tionsclaíochta – aeráil mhianaigh, gaothairí gléasra stroighne, bailitheoirí deannaigh

●  Comhbhrúiteoirí – comhbhrúiteoirí móra aeir, comhbhrúiteoirí nítrigine

●  Meascóirí – meascthóir coincréite, imoibreoirí ceimiceacha, meascthóir laíon

●  Lártheifneoirí – lártheifneoirí siúcra, lártheifneoirí ola, scamhacháin

Le gnéithe fuaraithe treisithe agus maolaithe armónacha, cinntíonn sé oibriú iontaofa i dtimpeallachtaí crua.

Cosaint agus Iontaofacht Láidir

Tógtha chun timpeallachtaí tionsclaíocha éilitheacha a sheasamh, ionchorpraíonn an tsraith CSIVEI VFD meicníochtaí iomadúla cosanta chun oibriú leanúnach agus saol seirbhíse leathnaithe a chinntiú.

Cosaint Chuimsitheach Mótair - Áirítear le cosaint chomhtháite ró-voltas, faoi-voltas, ró-shruth, ró-teocht, caillteanas céime, agus cosaint gearrchiorcaid. Déanann an tiomáint turais nó teorainn a chur le haschur go huathoibríoch chun damáiste a chosc don tiomáint agus don mhótar nasctha araon.

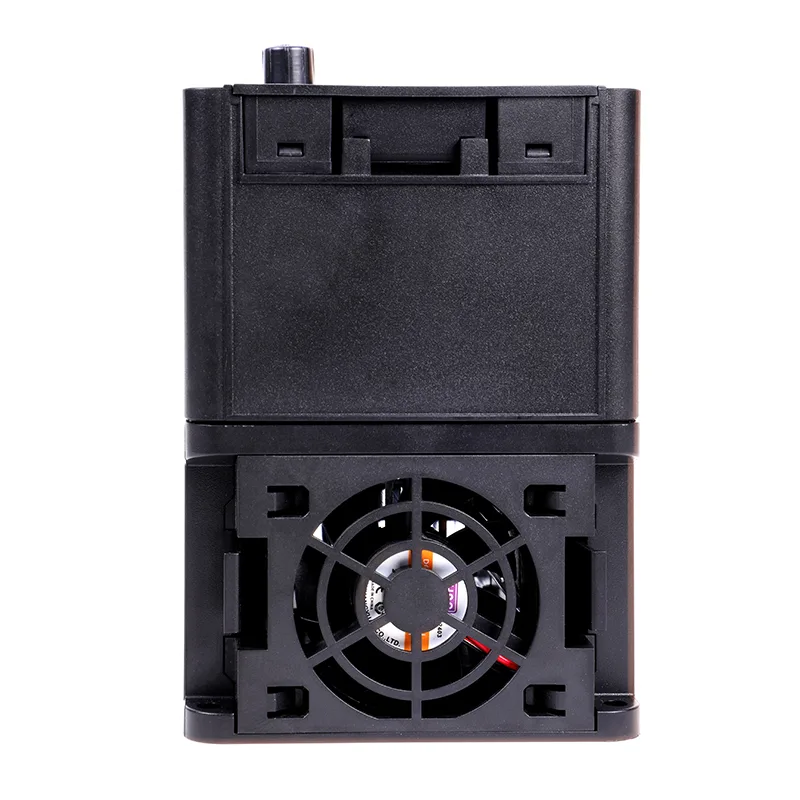

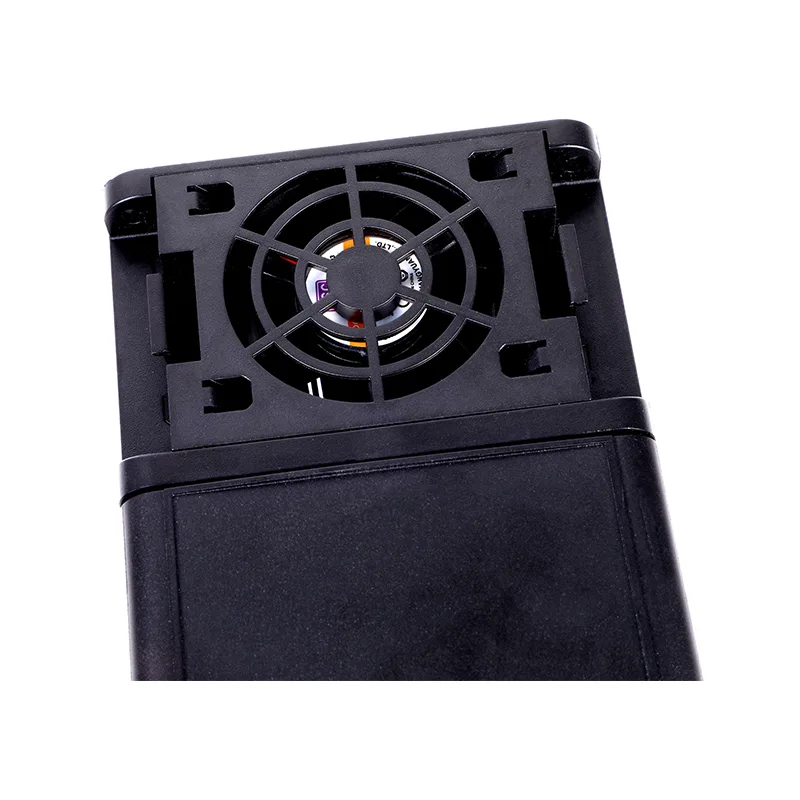

Bainistíocht Teirmeach - Coigeartaíonn rialú cliste lucht leanúna an fhuaraithe bunaithe ar theocht inmheánach agus coinníollacha ualaigh, ag íoslaghdú torainn agus ag leathnú saolré an lucht leanúna. Is éard atá i samhlacha ardchumhachta ná dearaí heatsink treisithe le haghaidh scaipeadh teirmeach feabhsaithe.

Cosaint an Chomhshaoil ​​- Imfhálú caighdeánach IP20 atá oiriúnach do shuiteáil painéil rialaithe. Tá imfháluithe roghnacha IP40/IP54/IP66 ar fáil le haghaidh feidhmeanna i dtimpeallachtaí deannaigh, tais nó níocháin. Soláthraíonn sciath comhréireach ar PCBanna cosaint bhreise i gcoinne taise agus ábhar salaithe.

Scagaire EMC Insuite - I measc na múnlaí roghnaithe tá scagaire comhoiriúnachta leictreamaighnéadach comhtháite, ag simpliú comhlíonadh CE agus caighdeáin EMC eile agus ag laghdú costais suiteála.

CCanna

Cad é an difríocht idir rialú V/F agus rialú veicteora?

Coinníonn rialú V/F cóimheas seasta voltas-go-minicíocht. Tá sé ceart go leor do lucht leanúna, caidéil, agus feidhmeanna ginearálta nuair nach bhfuil rialú luais beacht ríthábhachtach. Scarann ​​rialú veicteoir flosc agus chasmhóiminte ionas gur féidir leat iad a rialú go neamhspleách - rud a thugann chasmhóimint tosaigh níos airde duit (suas le 150% ag 0.5Hz) agus cruinneas luais níos fearr. Ní bhíonn ionchódóir ag teastáil ó veicteoir gan braiteoir; déanann veicteoir lúb dúnta, agus brúnn sé cruinneas luais go 0.1%. Tacaíonn formhór na dtiomántán CSIVEI leis an dá cheann, ionas gur féidir leat cibé ceann a oireann d'iarratas a roghnú.

Conas a roghnaíonn mé an VFD ceart do mo mhótar?

Cúpla rud le cur san áireamh:

●  Cumhacht mhótair – ba cheart go mbeadh an VFD ag teacht leis an rátáil mótair nó beagán níos mó ná é.

●  Voltas ionchuir – aon phas 230V nó trí phas 400V, cinntigh go bhfuil sé ag teacht le do sholáthar.

●  Cineál ualaigh - is gnách go mbíonn méid VFD ag 100–120% den mhótarchumhacht ag teastáil ó ualaí casmhóiminte seasta ar nós iompróirí nó easbhrúiteoirí. Is minic gur féidir le hualaí athraitheacha chasmhóiminte amhail lucht leanúna agus caidéil VFD a mheaitseáil le cumhacht mótair a úsáid, agus faigheann tú coigilteas fuinnimh.

●  Timpeallacht - i gcás suíomhanna deannaigh, tais nó lasmuigh, téigh i gcomhair rátáil IP níos airde (IP40, IP54, IP66) nó cuir an tiomántán in imfhálú cosanta.

●  Cumarsáid — más gá duit labhairt le PLC nó SCADA, seiceáil go dtacaíonn an tiomántán le do phrótacal (tá Modbus RTU caighdeánach; tá Profibus, Ethernet/IP, srl. roghnach).

●  Tá uirlis sizing agus tacaíocht theicniúil ag CSIVEI freisin más mian leat an dara tuairim.

An féidir liom VFD ionchuir aon phas a úsáid le mótar trí phas?

Tá. Tógann tiomántáin aon phas 230V CSIVEI ionchur aon phas agus cumhacht trí phas aschurtha chuig an mótar. Is socrú coitianta é nuair nach bhfuil ach cumhacht aon phas ar fáil ach go dteastaíonn éifeachtacht agus iontaofacht mótair trí phas uait. Cinntigh go bhfuil voltas an mhótair ag teacht le haschur trí phas an tiomántáin - 230V.

An dteastaíonn friotóir coscánaithe seachtrach uaim?

Braitheann sé. Má theastaíonn luasmhoilliú tapa uait nó má tá táimhe ard ag an ualach - cosúil le lártheifneoirí, craenacha, ardaitheoirí nó gaothairí - beidh ceann de dhíth ort. Ar thiomáineann a bhfuil aonad coscánaithe inmheánach acu, láimhseálann an friotóir an fuinneamh athghiniúnach chun lochtanna ró-voltais a sheachaint agus chun amanna stad a ghiorrú. Maidir le lucht leanúna agus caidéil le luasmhoilliú níos moille, is féidir leat é a scipeáil de ghnáth.

Cad iad na prótacail chumarsáide a dtacaítear leo?

Tagann gach tiomántán CSIVEI le Modbus RTU thar RS485 mar chaighdeán. Tá modúil roghnacha ar fáil do Profibus DP, Profinet, Ethernet/IP, CANopen, agus DeviceNet. Ligeann siad seo duit comhtháthú le mórchórais PLC agus SCADA le haghaidh cianfhaireacháin, athruithe paraiméadar agus rialú láraithe.

Conas is féidir liom an tiomáint a shocrú den chéad uair?

Tá Treoraí Tosaithe Mear ag thiomáineann CSIVEI a shiúlann tú trí na bunghnéithe i gceann cúpla nóiméad:

Cuir isteach sonraí ainmchlár an mhótair (cumhacht, voltas, sruth, minicíocht, RPM), roghnaigh macra feidhmchláir (Fan/Pump, Conveyor, Constant Torque), socraigh amanna luasghéaraithe agus luasmhoillithe, roghnaigh an fhoinse minicíochta (eochaircheap, ionchur analógach, cumarsáid), agus rith uath-thiúnadh chun rialú mótair a bharrfheabhsú. Tá na sonraí go léir sa lámhleabhar, agus tá an eochaircheap inbhainte ionas gur féidir leat é a oibriú go cianda más gá.

Cad iad na cosaintí atá ionsuite sa tiomáint?

Áirítear le tiomántáin CSIVEI tacar soladach cosaintí: ró-voltas, faoi-voltas, ró-shruth, gearrchiorcad, ró-teocht (teassink), caillteanas céime ar ionchur nó aschur, agus ró-ualach mótair (ró-ualach teirmeach leictreonach, I²t). Cuidíonn siad seo le rudaí a choinneáil ar siúl go hiontaofa agus leathnaíonn siad saol an trealaimh.

An féidir liom il-mhótair a rith ó VFD amháin?

Is féidir, is féidir leat il-mhótair a rith go comhthreomhar ó thiomáint amháin, chomh fada agus: go bhfanann an tarraingt sruth iomlán laistigh de rátáil aschuir an tiomántáin, tá a chosaint ró-ualaithe teirmeach féin ag gach mótar, agus tá rialú V/F á úsáid agat (ní mholtar rialú veicteoir le haghaidh socruithe il-mhótair). Tá sé seo coitianta le haghaidh eagair lucht leanúna, ailt iompair, nó stáisiúin chaidéil ina ritheann mótair ag an luas céanna le chéile.

Conas is féidir liom fabhtanna coitianta a réiteach?

Taispeánann an tiomántán cóid locht ar an eochaircheap le haghaidh diagnóis thapa:

●  OC (ró-reatha) – seiceáil an bhfuil shorts, fadhbanna foirceannadh mótair, nó luasghéarú ama ró-ghearr

●  OV (ró-voltas) – seiceáil an friotóir coscánaithe (má úsáidtear é) nó tá an t-am róghearr

●  UV (faoi-voltas) – seiceáil an chumhacht ionchuir agus an sreangú

●  OH (ró-teocht) – seiceáil an gaothrán fuaraithe, an teocht chomhthimpeallach, agus imréiteach gléasta

●  OL (ró-ualach) – seiceáil an t-ualach mótair, cuir leis an am luasghéaraithe, nó smaoinigh ar an tiomántán a mhéadú

Tá tábla cód locht iomlán sa lámhleabhar le céimeanna mionsonraithe. Má tá rud éigin as feidhm fós, is féidir le tacaíocht theicniúil CSIVEI cabhrú.

Conas a shábhálann an VFD fuinneamh?

I gcás ualaí athraitheacha chasmhóiminte cosúil le gaothráin agus caidéil, leanann an chumhacht na dlíthe cleamhnais - tá sé comhréireach leis an gciúb luais. Laghdaítear úsáid fuinnimh thart ar 50% mar gheall ar luas a ísliú 20%. Laghdaíonn an ghné Optamaithe Fuinnimh Uathoibríoch (AEO) an voltas chun an t-ualach iarbhír a mheaitseáil le haghaidh coigilteas breise. Cuireann Mód Codlata stop leis an mótar le linn tréimhsí íseal-éilimh, rud a chuireann deireadh le tarraingt cumhachta díomhaoin.

Cad é saolré tipiciúil VFD, agus conas is féidir liom é a chothabháil?

Le suiteáil agus coinníollacha cuí, féadfaidh VFD 10-15 bliana a mhaireann. Cothabháil eochair: coinnigh an t-imfhálú glan - maraíonn tógáil deannaigh éifeachtúlacht fuaraithe; seiceáil lucht leanúna fuaraithe (go hiondúil maireann siad 3-7 mbliana; cuir iad ina n-ionad más torannach nó teipthe); cigireacht a dhéanamh ar toilleoirí bus DC - téann siad in aois le ham agus teocht - má tá an tiomáint stóráilte thar dhá bhliain, déan na caipíní a athchóiriú roimh chumhachtú; monatóireacht a dhéanamh ar theocht chomhthimpeallach; cúltaca de pharaiméadair chuig an méarchlár nó an stóráil sheachtrach ó am go chéile. Cabhraíonn cigireacht thapa gach 6-12 mhí iontas a sheachaint.

An féidir liom an VFD a úsáid lasmuigh nó i dtimpeallachtaí níocháin?

Ní mór do thiomáineann caighdeánach IP20 a bheith i bpainéal glan, tirim. I gcás timpeallachtaí lasmuigh nó timpeallachtaí crua, cuireann CSIVEI rátálacha IP níos airde ar fáil:

●  IP40 – go maith d’áiteanna deannaigh cosúil le muilte teicstíle nó adhmadóireacht

●  IP54/IP55 – deannach-docht agus splancscáileán; oibreacha do imfháluithe lasmuigh agus limistéir níocháin

●  IP66 – go hiomlán deannach-docht agus láimhseálann sé scairdeanna cumhachtacha uisce; oiriúnach do phróiseáil bia, nite gluaisteán, nó úsáid lasmuigh gan imfháluithe breise

●  Má tá gáis chreimneach i láthair, moltar sciath comhréireach ar an PCB.

An dtagann an VFD le barántas agus tacaíocht theicniúil?

Tá. Tagann barántas caighdeánach 18-mí le tiomántáin CSIVEI ón dáta monaraithe (nó 12 mhí ón suiteáil, cibé acu is déanaí). Tá roghanna baránta leathnaithe ar fáil d’fheidhmchláir ríthábhachtacha. Tá tacaíocht theicniúil dhomhanda ar fáil trí ríomhphost, fón, agus acmhainní ar líne - tá lámhleabhair úsáideora, treoracha feidhmchláir agus bogearraí cumraíochta san áireamh.

Cás Custaiméara: Lucht leanúna Aerála Tionscail

Bhí rialú beacht ar shreabhadh aeir ag teastáil ó shaoráid déantúsaíochta troscáin dá córas bailithe deannaigh. Bhí lucht leanúna ag rith ar lánluas go leanúnach mí-éifeachtach agus chruthaigh sé torann iomarcach.

Réiteach: Suiteáladh VFD CSIVEI 18-30kW ar an bpríomhlucht leanúna sceite, le braiteoir brú brú duct monatóireachta chun luas lucht leanúna a rialáil.

Torthaí:

●  Coigeartaítear luas an lucht leanúna go huathoibríoch chun an t-éileamh bailithe deannaigh a mheaitseáil

●  Coigilteas fuinnimh 45% le linn oibríocht pháirteach ualaigh

●  Leibhéal torainn laghdaithe 12 dB, rud a chuir feabhas ar dhálaí oibre

●  Caitheamh meicniúil laghdaithe ar imthacaí agus criosanna fean

●  Tá an córas comhlíonta anois agus spriocanna éifeachtúlachta oibriúcháin araon.
