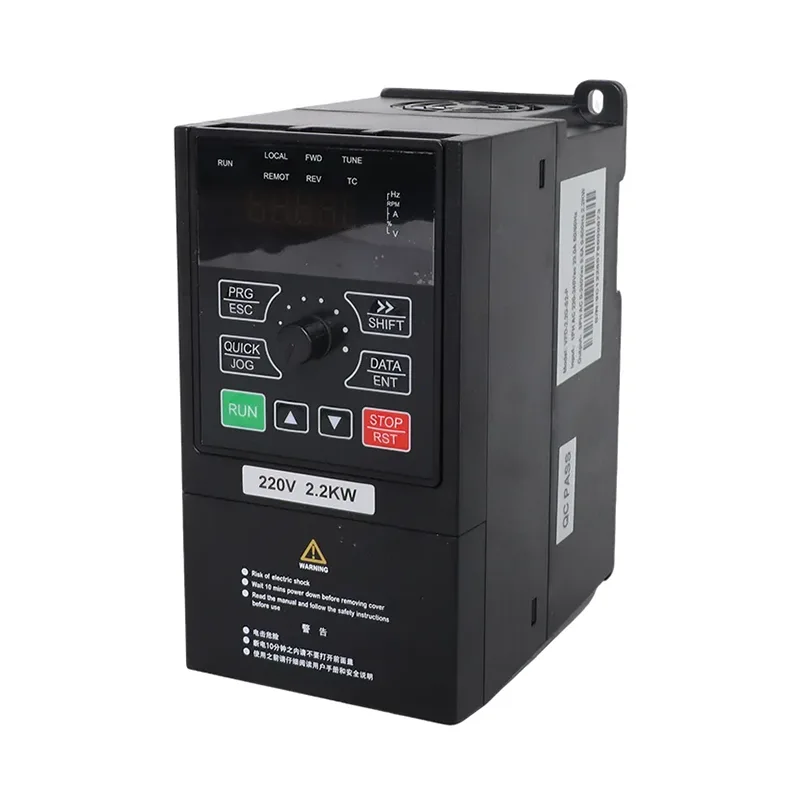

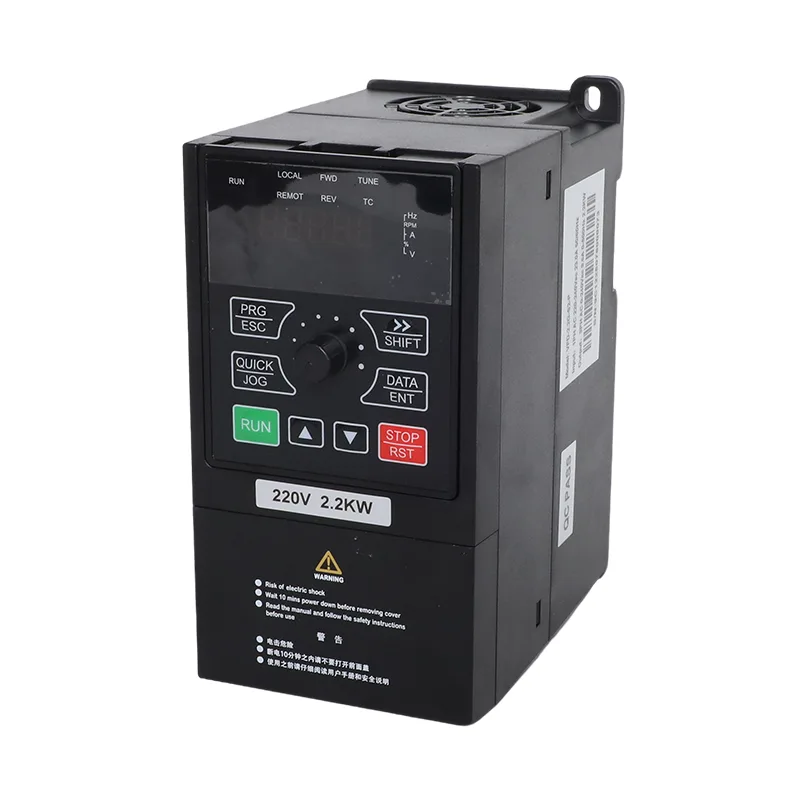

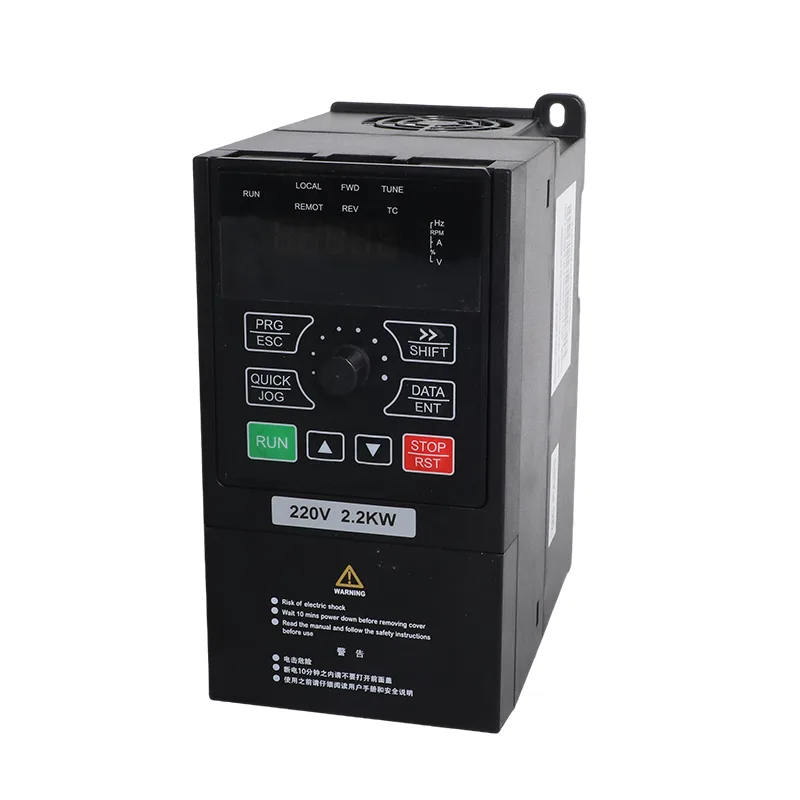

Déanann CSIVEI an Caidéal Gréine 4.0kW/5.5kW 3 Chéim 380V agus VFD Inverter Ginearálta Cuspóir do chórais mhótair trí phas a dteastaíonn rialú caidéil fótavoltach nó gnáthoibríocht minicíochta athraitheach uathu. Clúdaíonn na samhlacha VFD-PC10-4.0G-T4 agus VFD-PC10-5.5G-T4 rátálacha mótair 4.0 kW agus 5.5 kW, le sruthanna aschuir rátáilte de 9 A agus 13 A, faoi seach. Glacann an dá mhúnla ionchur AC trí phas ó 380 V (-15%) go 440 V (+10%).
Comhcheanglaíonn an tsraith rialú caidéil gréine le rialú mótair ilchuspóireach in aon ardán inverter amháin. Cinneann an modh oibriúcháin roghnaithe conas a bhainistíonn an tiomáint a fhoinse cumhachta agus a oibriú mótair, agus tacaíonn na feidhmeanna rialaithe agus cosanta ionsuite le suiteálacha caidéil chomh maith le lucht leanúna comhoiriúnach, séidirí agus innealra próisis. Nuair a iarrann tú luachan, cuir rátálacha ainmchlár an mhótair agus an t-iarratas atá beartaithe ar fáil chun cabhrú leis an tsamhail agus an chumraíocht chuí a bhunú.
Tacaíonn an Caidéal Gréine 4.0kW/5.5kW 3 Chéim 380V agus Inverter Ginearálta Cuspóir VFD le dhá mhodh oibríochta a roghnaíodh trí pharaiméadar P8-00.
Modh an chaidéil gréine – P8-00 = 1
Sa mhodh seo, úsáideann an tiomáint cumhacht fótavoltach chun caidéal comhoiriúnach a oibriú, le rialú MPPT agus feidhmeanna aistrithe greille uathoibríoch. Nuair nach leor cumhacht na gréine, ceadaíonn an seicheamh athraithe cumraithe don chóras cumhacht greille a úsáid. Tá an socrú seo oiriúnach le haghaidh uisciúcháin talmhaíochta, soláthar uisce tollpholl agus feidhmeanna caidéalaithe eile ina bhfuil fuinneamh na gréine ar fáil le linn cuid den lá oibriúcháin.
Mód ilfheidhme - P8-00 = 0
Sa mhodh seo, feidhmíonn an tiomáint mar ghnáth-inverter minicíochta athraitheach do mhótair comhoiriúnacha, lena n-áirítear caidéil, lucht leanúna, séidirí agus innealra próiseála. Tacaíonn rialú veicteoireach gan braiteoir (SVC) agus rialú V/F le riachtanais rialaithe mótair éagsúla gan úsáid a bhaint as an bhfeidhm caidéalaithe fótavoltach.
Is féidir le CSIVEI an modh oibriúcháin a chumrú roimh an loingsiú. Is féidir an modh a athrú freisin trí P8-00 a choigeartú, rud a fhágann gur féidir an tiomáint a athshannadh chuig iarratas difriúil nuair a athraíonn na ceanglais suiteála. Caithfidh na paraiméadair agus an sreangú ábhartha an modh oibriúcháin roghnaithe a mheaitseáil.
Braitheann an t-eagar fótavoltach molta ar rátáil an inverter agus ar shaintréithe leictreacha na modúl. Soláthraíonn Tábla B cumraíochtaí modúil agus teaghrán do dhá rogha modúil: modúil 37 ± 1 V rátáilte ag 250 W±5 Wp, agus modúil 45 ± 1 V rátáilte ag 300 W±5 Wp.
Is iad na príomhtheorainneacha taobh DC ná:
Ní mór an voltas sraith-teaghrán a mheas i gcoinne voltas ciorcad oscailte an mhodúil iarbhír agus na teochtaí oibriúcháin ionchais. Ba cheart go leanfadh socruithe sreangán comhthreomhar leis an gcumraíocht mholta agus leis na ceanglais chosanta DC is infheidhme. Tá sé ríthábhachtach an t-eagar a choinneáil laistigh de na teorainneacha sonraithe voltais chun oibriú ceart an inverter.
Roinneann an dá mhúnla na toisí tithíochta céanna de 245 × 142 × 181.3 mm agus patrún gléasta 107 × 235 mm. Ceadaíonn an dearadh dlúth-bhalla nó comh-aireachta an tiomáint a ionchorprú i suiteáil rialaithe caidéil gan an rátáil mótair nó an t-iarratas a athrú chun freastal ar an inverter amháin.
Tá imfhálú IP20 ag an tiomáint agus tá sé beartaithe le haghaidh suiteáil ingearach i suíomh cosanta oiriúnach. Ba cheart go gcuirfeadh pleanáil suiteála an timpeallacht oibriúcháin, cosaint leictreachais, ródú cáblaí agus rochtain ar choimisiúnú agus ar chothabháil san áireamh. Is é an raon teochta oibriúcháin ginearálta ná -10 ° C go 50 ° C, agus tá gá le derating os cionn 40 ° C.
| Mír | VFD-PC10-4.0G-T4 / -MK | VFD-PC10-5.5G-T4 / -MK |
| Mótar is infheidhme | 4.0 kW / 5 HP | 5.5 kW / 7.5 HP |
| Cumas ainmniúil | 6 kVA | 11 kVA |
| Ionchur reatha | 10.5 A | 13.9 A |
| Aschur reatha | 9 A | 13 A |
| Voltas ionchuir AC | AC 3 PH 380 V (-15%) go 440 V (+10%) | |
| uas. Voltas ionchuir DC | 900 VDC | |
| Raon Voc Molta | 550 go 750 VDC | |
| Raon MPPT molta | 450 go 600 VDC | |
| Tosaigh raon voltais | 300 go 900 VDC, paraiméadar inchoigeartaithe | |
| Raon minicíochta aschuir | 0 go 500.00 Hz | |
| Leibhéal torainn | 50 dBA ar a mhéad. |
| Múnla | modúil 37±1 V, 250 W±5 Wp | modúil 45±1 V, 300 W±5 Wp | ||
| Modúil in aghaidh an teaghráin | Teaghráin | Modúil in aghaidh an teaghráin | Teaghráin | |
| VFD-PC10-4.0G-T4 | 20 | 1 | 16 | 1 |
| VFD-PC10-5.5G-T4 | 18 | 2 | 15 | 2 |
| Mír | Sonraíocht |
| Minicíocht rátáilte | 50/60 Hz |
| Raon minicíochta ionchuir | ±5% (47.5 go 63 Hz) |
| Voltas aschuir | 0 go dtí an voltas ionchuir |
| Minicíocht aschuir | 0.1 go 500 Hz |
| Minicíocht uasta | 0 go 500 Hz (rialú SVC agus V/F) |
| Minicíocht iompróra | 0.8 kHz go 8 kHz, arna choigeartú go huathoibríoch chun luchtú (tacaítear suas le 16 kHz) |
| Rún minicíochta | Socrú digiteach 0.01 Hz; socrú analógach 0.025% den mhinicíocht uasta |
| Modh rialaithe | Rialú veicteoir gan braiteoir (SVC); Rialú V/F |
| Ag tosú chasmhóiminte | 0.5 Hz / 150% (SVC) |
| Raon luais | 1:100 (SVC) |
| Cruinneas cobhsaíochta luais | ±0.5% (SVC) |
| Cumas ró-ualaithe | 150% rátáil reatha ar feadh 60 s; 170% ar feadh 12 s; 190% le haghaidh 1.5 s |
| Treisiú chasmhóiminte | Treisiú chasmhóiminte uathoibríoch; treisiú láimhe 0.1% go 30.0% |
| Cuar V/F | Líneach, ilphointí, agus cuar cearnach (cumhacht 1.2 / 1.4 / 1.6 / 1.8 / 2.0) |
| Scaradh V/F | Scaradh iomlán, leathscaradh |
| Luasghéarú / luasmhoilliú | Líneach nó cuar S, 0.0 go 6500.0 s |
| DC coscánaithe | Minicíocht tosaithe 0.00 Hz go dtí an minicíocht uasta; am 0.0 go 36.0 s; reatha 0.0% go 100.0% |
| Rialú JOG | Minicíocht JOG 0.00 Hz go dtí an mhinicíocht uasta (réamhshocraithe 5 Hz); accel/decel 0.0 go 6500.0 s |
| PID ionsuite | Sea, le haghaidh lúb dúnta brú, sreabhadh nó teocht gan rialtóir seachtrach |
| AVR | Coinnítear an voltas aschuir cobhsaí nuair a athraíonn voltas na greille |

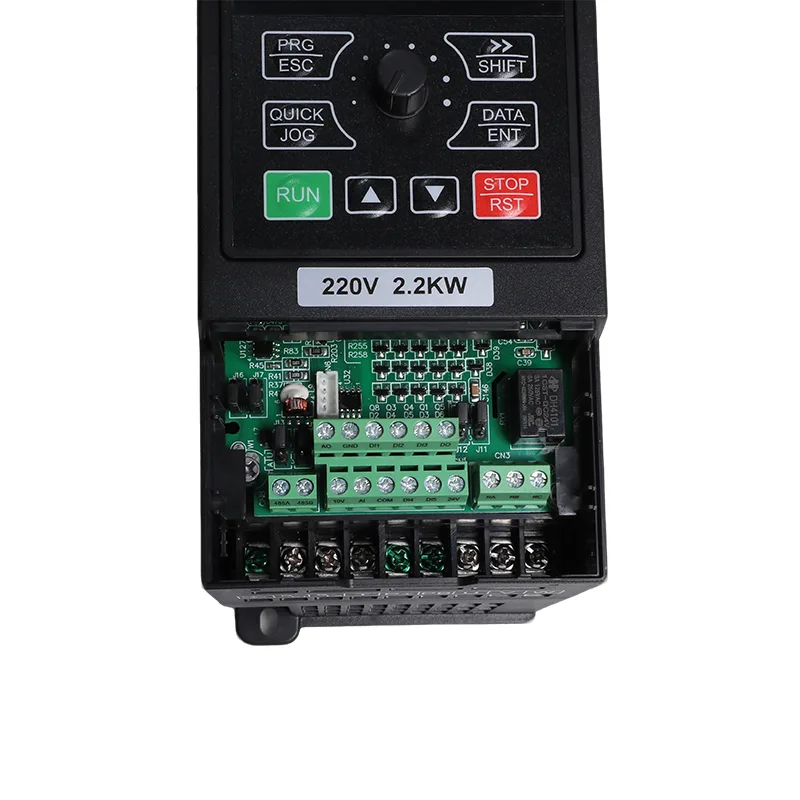

| Críochfoirt ionchuir | 5 ionchur digiteach, tacaíonn DI5 Pulse ardluais suas le 50 kHz; 1 ionchur analógach 0-10 V nó 0-20 mA; 1 ionchur potentiometer méarchláir |
| Críochfoirt aschuir | 1 aschur cuisle ardluais suas le 50 kHz; 1 aschur sealaíochta; 1 aschur analógach 0-20 mA nó 0-10 V |
| Cumarsáid | RS485, Modbus RTU |
| Cosaint | Brath gearrchiorcad mótair ag cumhacht-ar, caillteanas céim aschuir, ró-reatha, ró-voltas, faoi-voltas, ró-teocht, ró-ualach, faoi ualach, solas lag |
| Teocht oibriúcháin | -10 ° C go 50 ° C; ráta 1% in aghaidh 1°C os cionn 40°C |
| Teocht stórála | -20°C go 60°C |
| Taiseachas | Faoi bhun 95% RH, gan aon chomhdhlúthú |
| Airde | Faoi bhun 1000 m; derate 1% in aghaidh an 100 m ó 1000 go 3000 m |
| Creathadh | Faoi bhun 5.9 m/s² (0.6 g) |
| Imfhálú | IP20, balla mount nó comh-aireachta, suiteáil ingearach |
| Córas dáileacháin | TN, TT |
| EMC / sábháilteacht | IEC 61800-3 (C3); IEC 61800-5-1 |
Comhcheanglaíonn an tsraith iMaster VFD-PC10 bainistíocht caidéil gréine le rialú mótair minicíochta athraitheach, rud a fhágann go bhfuil na samhlacha 4.0 kW agus 5.5 kW oiriúnach do raon láimhseáil uisce agus feidhmeanna tionsclaíocha.
I gcás suiteálacha a bhfuil gá acu le caidéalú fótavoltach agus le gnáthrialú mótair, is féidir an Caidéal Gréine 4.0kW/5.5kW 3 Chéim 380V agus an t-Inverter Ginearálta Cuspóir VFD a shonrú don dleacht atá beartaithe agus a chumrú dá réir.
Maidir le córais uisce a dteastaíonn rialú brú orthu, is féidir leis an bhfeidhm PID ionsuite comhartha aiseolais oiriúnach a úsáid chun oibriú mótair a choigeartú timpeall pointe socraithe cumraithe. Le tarchuradóir brú roghnaithe go cuí agus paraiméadair rialaithe atá cumraithe i gceart, is féidir leis an tiomáint brú an chórais a rialáil de réir mar a athraíonn éileamh. Braitheann na socruithe deiridh ar an gcaidéal, an mótar agus an t-iarratas.
Tacaíonn PID ionsuite le brú lúb dúnta, sreabhadh nó rialú teochta. Roghnaítear foinsí socraithe agus aiseolais trí pharaiméadair an ghrúpa FC atá ar fáil.
Tacaíonn mód ilfheidhmeach le rialú SVC agus V/F, cumas ró-ualaithe 150% ar feadh 60 soicind, agus cumarsáid RS485 le Modbus RTU.
P8-00 = 1: mód caidéil gréine. P8-00 = 0: mód inverter ilchuspóireach. Is féidir le CSIVEI an modh oibriúcháin agus na paraiméadair iarrtha a shocrú roimh an loingsiú.
Ritheann an t-aonad 4 kW teaghrán amháin, mar sin tógtar an teaghrán níos faide chun an fhuinneog 550 go 750 VDC a bhaint amach. Caithfidh an t-aonad 5.5 kW thart ar dhá oiread an wattage eagar, atá níos éasca a bhaint amach le dhá shraith comhthreomhar de 18. Fanann an dá cheann faoin uasmhéid 900 VDC.
Sea, agus is é an suiteáil is coitianta é. Fág an caidéal agus an cáblaí ina n-aonar, cuir an t-eagar agus an breaker DC leis, agus sreangaigh an soláthar reatha go R, S agus T. Socraigh P8-15 go 0 le haghaidh lascadh uathoibríoch. Iompraíonn an ghrian ualach an lae agus glacann an ghreille ceannas nuair nach mbíonn go leor gréine ann.
Feistigh snámhphointe nó lasc leibhéalta go DI2 nó DI3. Tá polaraíocht an chríochfoirt socraithe i F6-10 agus mar sin oibríonn ceachtar socrú teagmhála. Is féidir leat braite leibhéal uisce AI a úsáid freisin trí P8-18 go 1 a shocrú agus an tairseach iomlán in P8-19 agus an mhoill codlata in P8-20 a choigeartú.
Is iad na cinn choitianta ná cumhacht gréine lag A01, umar A02 iomlán, easpa uisce A03 agus mótair A04 faoi ualach. Clúdaíonn lochtanna crua-earraí E01 go E30 forshrutha, overvoltage, undervoltage, caillteanas céime agus ró-teocht, le E43 le haghaidh taiscéalaí leibhéal teipthe agus E44 le haghaidh riocht gannualach nach nglanann.
Tá. Tá cosaint caillteanas céime aschuir agus braite gearrchiorcaid mótair ag cumhacht-ar caighdeánach, mar aon le forshrutha, overvoltage, undervoltage, overtemperature agus overload.
Tá. Sa mhodh ginearálta is inverter trí phas caighdeánach é do lucht leanúna, séidirí, comhbhrúiteoirí agus caidéil phróisis, le rialú SVC nó V/F, PID agus Modbus. Déan é a ordú sa mhodh sin agus tagann sé cumraithe don phost. Agus is féidir aonad a cheannaítear i mód caidéil gréine a bhogadh trasna ina dhiaidh sin le P8-00.
Tá. Inis dúinn na rátálacha mótair, cumraíocht an phainéil agus aon socruithe a bhaineann go sonrach leis an suíomh a theastaíonn uait, agus déanaimid iad a luchtú sula bhfágann an t-aonad. Sábhálann sé sin am coimisiúnaithe ar an láithreán agus is é an chúis a cheannaíonn go leor dáileoirí cumraithe seachas réamhshocraithe.
