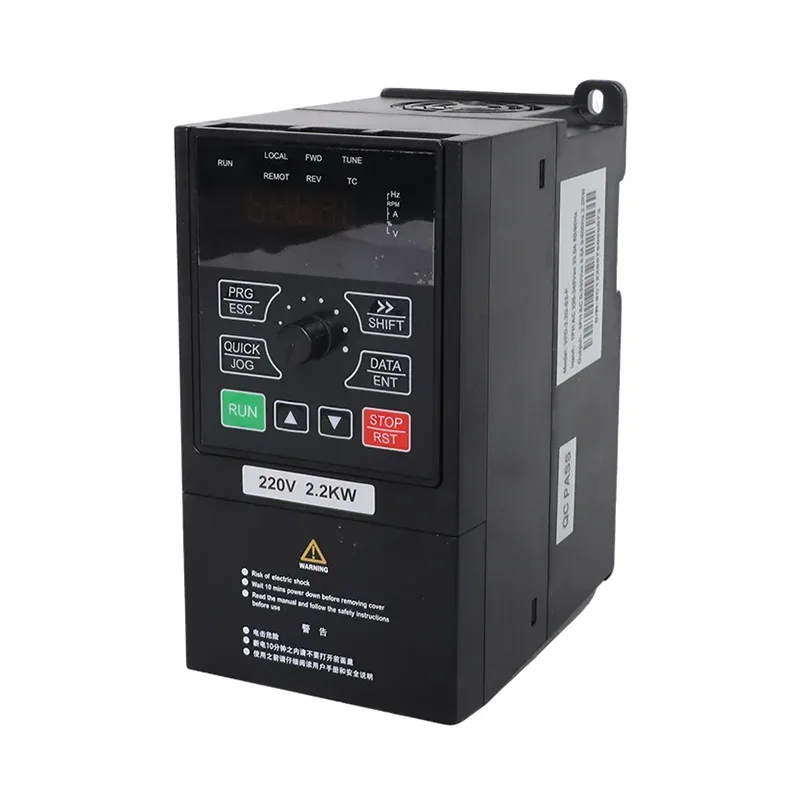

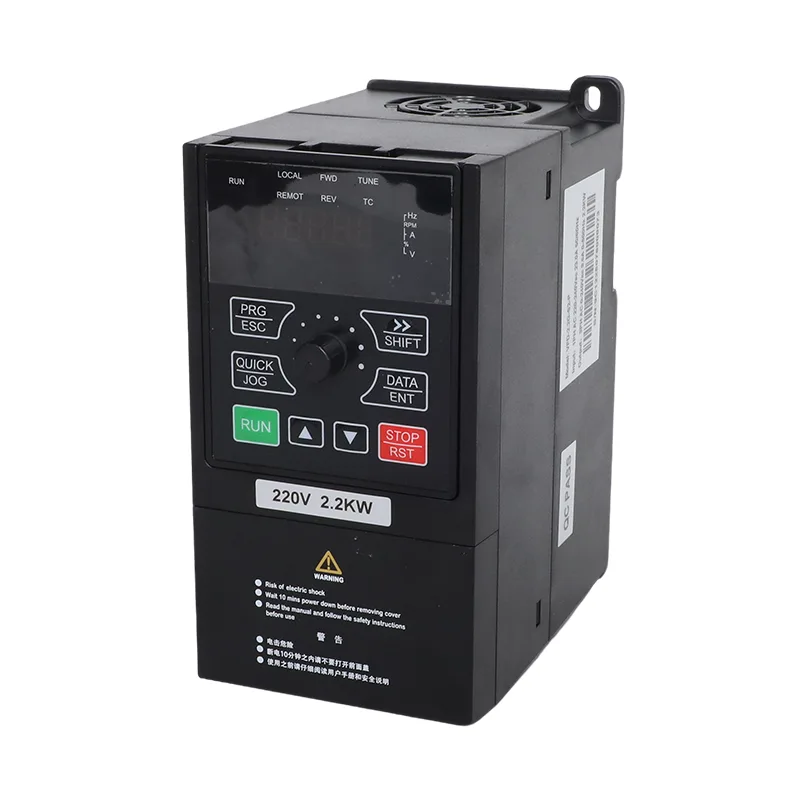

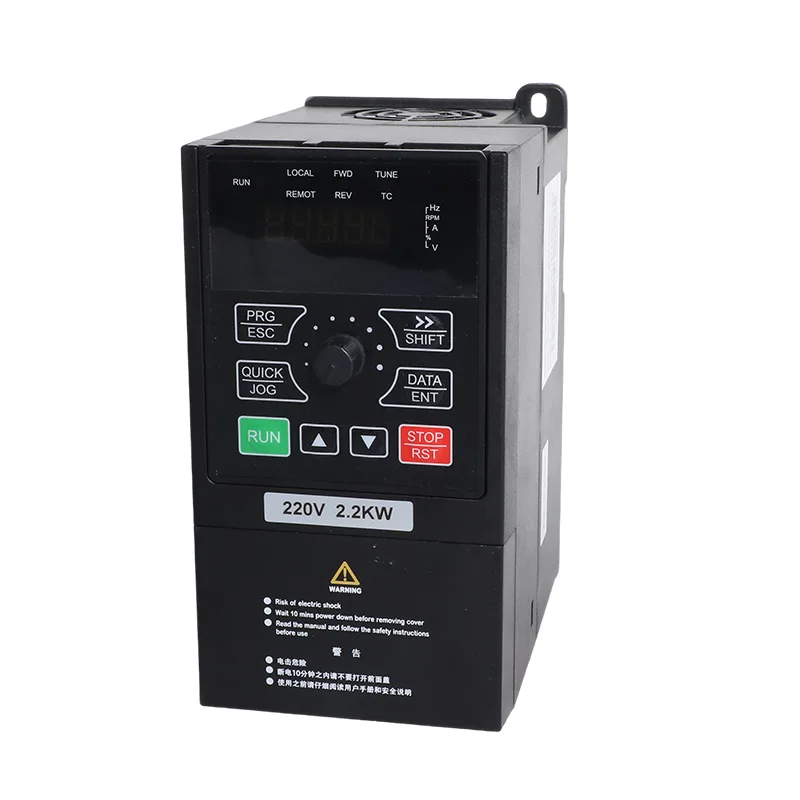

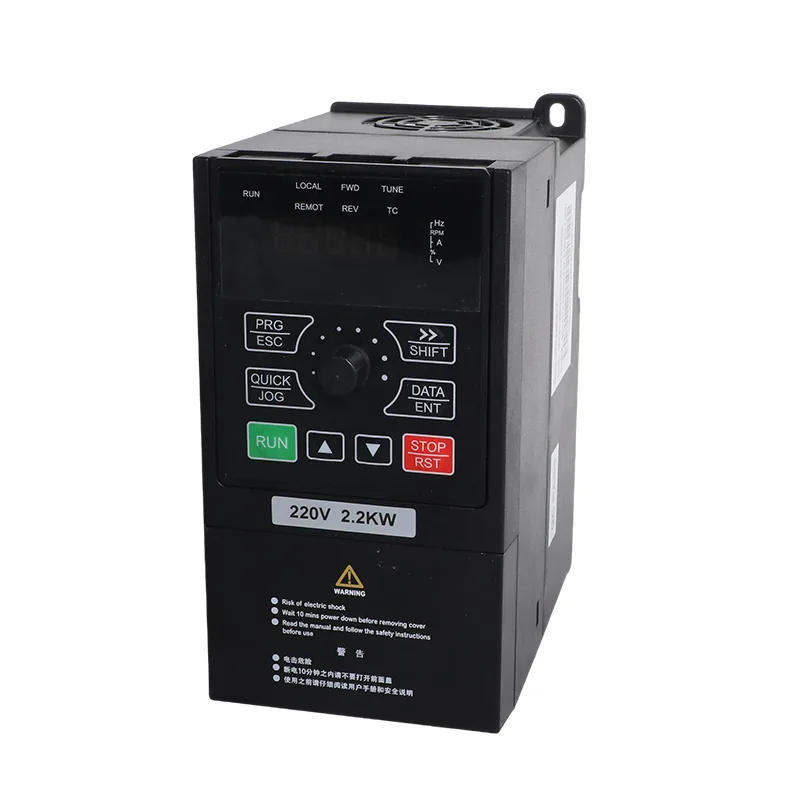

Tá an Caidéal Gréine CSIVEI 4.0kW/5.5kW 1 Chéim 230V agus Inverter Ginearálta Cuspóir VFD beartaithe do shuímh a bhfuil gá acu le mótair 4.0 kW nó 5.5 kW a oibriú ach a bhfuil soláthar AC aon phas acu seachas nasc fóntais trí phas. Seachadann an VFD-PC10-4.0G-S2-MK 17 A sruth aschuir, agus seachadann an VFD-PC10-5.5G-S2-MK 25 A. Is iad a sruthanna ionchuir AC liostaithe 32 A agus 45 A, faoi seach, mar sin ní mór an ciorcad soláthair, breaker agus cábla a roghnú le haghaidh an sruth ionchuir iarbhír.
Ar an taobh DC, glacann an tiomáint le sraith fótavoltach atá cumraithe dá teorainneacha voltais. Is é an raon molta MPPT ná 250-350 VDC, is é 360-430 VDC an raon voltais ciorcaid oscailte molta, agus is é 450 VDC an voltas ionchuir DC uasta. Tá na teorainneacha seo tábhachtach go háirithe nuair a bhíonn teaghráin ceangailte go comhthreomhar nó nuair a bhíonn an t-eagar ag feidhmiú i gcoinníollacha fuar, nuair is féidir le voltas ciorcad oscailte an mhodúil ardú.
Modh caidéil gréine (P8-00 = 1): Úsáideann an tiomáint MPPT le haghaidh caidéalaithe fótavoltach agus soláthraíonn sé feidhmeanna a bhaineann le caidéal lena n-áirítear láimhseáil lag-éadrom, cosaint underload agus roghanna rialaithe leibhéal an uisce. Nuair a bhíonn cúltaca greille mar chuid den suiteáil, ní mór na paraiméadair aistrithe agus an socrú lasctha seachtrach a chumrú de réir an lámhleabhair.
Mód ilfheidhmeach (P8-00 = 0): Feidhmíonn an tiomántán mar ghnáth-inverter le rialú SVC nó V/F, cumarsáid PID ionsuite agus RS485 Modbus RTU. Is féidir an modh seo a úsáid le haghaidh caidéil comhoiriúnacha, lucht leanúna, séidirí agus trealamh mótair-tiomáinte eile gan úsáid a bhaint as feidhm rialaithe caidéil gréine.
Is féidir an modh oibriúcháin a shocrú roimh an loingsiú agus a athrú trí P8-00 nuair a athraíonn riachtanais iarratais. Tugann sé seo bealach do dháileoirí agus do shuiteálaithe an úsáid atá beartaithe a shonrú agus an rogha a choinneáil chun an tiomáint a athchumrú níos déanaí, faoi réir rátálacha mótair oiriúnacha, sreangú agus socruithe paraiméadar.
Le haghaidh caidéalaithe gréine, úsáideann an Caidéal Gréine 4.0kW/5.5kW 1 Chéim 230V agus Inverter Ginearálta Cuspóir VFD leagan amach teaghrán a bhaineann go sonrach leis an tsamhail: úsáideann an leagan 4.0 kW dhá theaghrán comhthreomhar, agus úsáideann an leagan 5.5 kW trí. Le 37±1 V, 250 modúil W±5 Wp, sonraíonn an tábla 11 modúl in aghaidh an teaghráin; le modúil 45 ± 1 V, 300 W±5 Wp, sonraíonn sé 9 modúl in aghaidh an teaghráin. Sula ndéantar an t-eagar a nascadh, ríomh an voltas ciorcad oscailte teaghrán ag baint úsáide as na sonraí modúl roghnaithe agus na coinníollacha teochta áitiúla, agus coinnigh laistigh de theorainneacha sonraithe an tiomána é.
I gcás suiteálacha a úsáideann umar stórála nó a bhraitheann ar infhaighteacht uisce go maith, tacaíonn an tiomáint le roghanna ionchuir leibhéal an uisce agus cosaint underload. Is féidir braite leibhéal uisce AI a chumrú trí úsáid a bhaint as P8-18, agus an tairseach agus an mhoill codlata socraithe trí P8-19 agus P8-20. Déantar iompar athshocraithe faoi ualach a chumrú trí P8-26. Cuidíonn na feidhmeanna seo le hoibriú caidéil a chomhordú le leibhéal an umair agus infhaighteacht uisce nuair a shuiteáiltear na braiteoirí agus na paraiméadair chearta.
| Mír | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| Mótar is infheidhme | 4.0 kW / 5 HP | 5.5 kW / 7.5 HP |
| Cumas ainmniúil | 5.9 kVA | 11 kVA |
| Ionchur reatha | 32 A | 45 A |
| Aschur reatha | 17 A | 25 A |
| Voltas ionchuir AC | AC 1 PH 220 V (-15%) go 240 V (+10%) | |
| uas. Voltas ionchuir DC | 450 VDC | |
| Raon Voc Molta | 360 go 430 VDC | |
| Raon MPPT molta | 250 go 350 VDC | |
| Tosaigh raon voltais | 160 go 450 VDC, paraiméadar inchoigeartaithe | |
| Voltas aschuir rátáilte | 3 PH nó 1 PH 220 V AC | |
| Leibhéal torainn | 50 dBA ar a mhéad. |
| Múnla | modúil 37±1 V, 250 W±5 Wp | modúil 45±1 V, 300 W±5 Wp | ||
| Modúil in aghaidh an teaghráin | Teaghráin | Modúil in aghaidh an teaghráin | Teaghráin | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| Mír | Sonraíocht |
| Minicíocht rátáilte | 50/60 Hz |
| Raon minicíochta ionchuir | ±5% (47.5 go 63 Hz) |
| Voltas aschuir | 0 go dtí an voltas ionchuir |
| Minicíocht aschuir | 0.1 go 500 Hz |
| Minicíocht uasta | 0 go 500 Hz (rialú SVC agus V/F) |
| Minicíocht iompróra | 0.8 kHz go 8 kHz, arna choigeartú go huathoibríoch chun luchtú (tacaítear suas le 16 kHz) |
| Rún minicíochta | Socrú digiteach 0.01 Hz; socrú analógach 0.025% den mhinicíocht uasta |
| Modh rialaithe | Rialú veicteoir gan braiteoir (SVC); Rialú V/F |
| Ag tosú chasmhóiminte | 0.5 Hz / 150% (SVC) |
| Raon luais | 1:100 (SVC) |
| Cruinneas cobhsaíochta luais | ±0.5% (SVC) |
| Cumas ró-ualaithe | 150% rátáil reatha ar feadh 60 s; 170% ar feadh 12 s; 190% le haghaidh 1.5 s |
| Treisiú chasmhóiminte | Treisiú chasmhóiminte uathoibríoch; treisiú láimhe 0.1% go 30.0% |
| Cuar V/F | Líneach, ilphointí, agus cuar cearnach (cumhacht 1.2 / 1.4 / 1.6 / 1.8 / 2.0) |
| Scaradh V/F | Scaradh iomlán, leathscaradh |
| Luasghéarú / luasmhoilliú | Líneach nó cuar S, 0.0 go 6500.0 s |
| DC coscánaithe | Minicíocht tosaithe 0.00 Hz go dtí an minicíocht uasta; am 0.0 go 36.0 s; reatha 0.0% go 100.0% |
| Rialú JOG | Minicíocht JOG 0.00 Hz go dtí an mhinicíocht uasta (réamhshocraithe 5 Hz); accel/decel 0.0 go 6500.0 s |
| PID ionsuite | Sea, le haghaidh lúb dúnta brú, sreabhadh nó teocht gan rialtóir seachtrach |
| AVR | Coinnítear an voltas aschuir cobhsaí nuair a athraíonn voltas na greille |

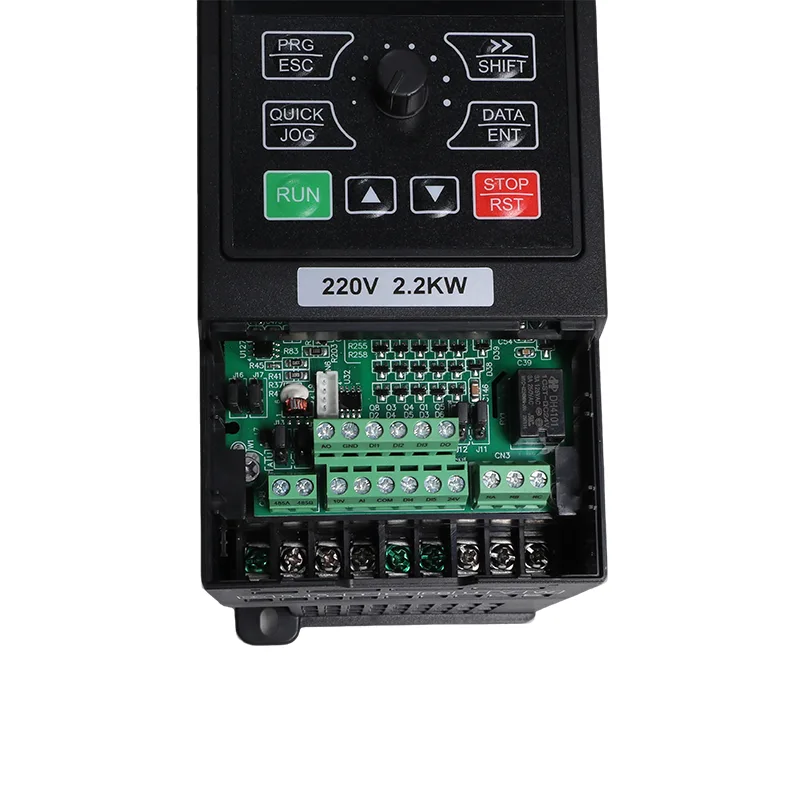

| Críochfoirt ionchuir | 5 ionchur digiteach, tacaíonn DI5 Pulse ardluais suas le 50 kHz; 1 ionchur analógach 0-10 V nó 0-20 mA; 1 ionchur potentiometer méarchláir |
| Críochfoirt aschuir | 1 aschur cuisle ardluais suas le 50 kHz; 1 aschur sealaíochta; 1 aschur analógach 0-20 mA nó 0-10 V |
| Cumarsáid | RS485, Modbus RTU |
| Cosaint | Brath gearrchiorcad mótair ag cumhacht-ar, caillteanas céim aschuir, ró-reatha, ró-voltas, faoi-voltas, ró-teocht, ró-ualach, faoi ualach, solas lag |
| Teocht oibriúcháin | -10 ° C go 50 ° C; ráta 1% in aghaidh 1°C os cionn 40°C |
| Teocht stórála | -20°C go 60°C |
| Taiseachas | Faoi bhun 95% RH, gan aon chomhdhlúthú |
| Airde | Faoi bhun 1000 m; derate 1% in aghaidh an 100 m ó 1000 go 3000 m |
| Creathadh | Faoi bhun 5.9 m/s² (0.6 g) |
| Imfhálú | IP20, balla mount nó comh-aireachta, suiteáil ingearach |
| Córas dáileacháin | TN, TT |
| EMC / sábháilteacht | IEC 61800-3 (C3); IEC 61800-5-1 |
Soláthraíonn samhlacha 4.0 kW agus 5.5 kW sruth aschuir 17 A agus 25 A. Sonraítear an chasmhóimint tosaigh SVC ag 150% ag 0.5 Hz, le cumas ró-ualach de 150% reatha rátáilte ar feadh 60 soicind. Mar gheall ar a rátálacha 32 A agus 45 A sruth-ionchuir tá soláthar ceart, scoradán agus roghnú cábla riachtanach.
Úsáideann an tsamhail 4.0 kW dhá teaghrán agus úsáideann an tsamhail 5.5 kW trí. Coinnigh an t-eagar laistigh den raon ciorcad oscailte 360-430 VDC molta agus an t-uasmhéid 450 VDC; bain úsáid as briseoir PV agus bosca comhcheangail le haghaidh teaghráin chomhthreomhara.
Cosaint underload agus tacaíocht braite leibhéal uisce configurable múchadh caidéil agus loighic atosú nuair a leagtar na hionchuir agus paraiméadair cuí.
Roghnaíonn P8-00 modh caidéil gréine nó modh ginearálta. Tacaíonn an dara ceann le rialú SVC / V / F, PID ionsuite agus RS485 Modbus RTU.
Bain úsáid as gléas cosanta borrtha Cineál II nuair a bhíonn an t-eagar níos mó ná 10 m ón tiomáint. Molann an lámhleabhar imoibreoir aschuir nuair a sháraíonn an cábla caidéil 50 m.
Tá an Caidéal Gréine 4.0kW/5.5kW 1 Chéim 230V agus Inverter Ginearálta Cuspóir VFD beartaithe le haghaidh suiteálacha a bhfuil gá acu le cumas mótair 4.0 kW nó 5.5 kW ach nach féidir leo soláthar fóntais trí phas a úsáid. Tá a chumraíocht gréine-chaidéil oiriúnach d'fheidhmchláir uisce, agus leathnaíonn an modh ilfheidhmeach a úsáid chuig trealamh mótair-tiomáinte comhoiriúnach.
Tá sruth ionchuir liostaithe de 45 A ag an tsamhail 5.5 kW. Ní mór an soláthar, an scoradán agus an cábla a rátáil de réir na riachtanas reatha suiteála agus na gceanglas leictreachais is infheidhme. Féadfaidh oibriú gréine an méid fuinnimh a tharraingítear ón ngreille a laghdú nuair a bhíonn cumhacht gréine ar fáil, ach braitheann úsáid iarbhír greille ar an eagar, an t-ualach caidéil agus na coinníollacha oibriúcháin.
Soláthraíonn an chumraíocht eagair mholta níos mó toilleadh fótavoltach don tsamhail 5.5 kW ar ráta níos airde. Liostaíonn Tábla B trí theaghrán comhthreomhara don leagan 5.5 kW agus dhá cheann don leagan 4.0 kW. Deimhnigh cumhacht iomlán an eagair, voltas ciorcad oscailte teaghrán agus sruth i gcoinne sonraíochtaí an mhodúil agus an inverter.
Caithfidh na naisc PV agus eangaí, gléasanna lasctha agus socruithe paraiméadar lámhleabhar iMaster a leanúint don mhodh oibriúcháin roghnaithe. Ná dún lasca gréine agus greille go comhuaineach mura gceadaíonn an ciorcad sonraithe agus an socrú cosanta go sainráite é. Ba cheart socruithe coimisiúnaithe agus aistrithe, lena n-áirítear P8-15, a chur i bhfeidhm de réir léaráid sreangaithe an mhonaróra.
Méid an chábla de réir sruth eagair, fad an chábla, na coinníollacha suiteála agus na ceanglais leictreacha is infheidhme. Úsáid cábla atá oiriúnach do sheirbhís fhótavoltach lasmuigh. Sonraíonn an treoir suiteála briseadh DC ar an ionchur PV agus bosca cónascaire fótavoltach nuair a bhíonn teaghráin ceangailte go comhthreomhar.
Cuirtear cosaint faoi ualach ar fáil chun coinníollacha a bhrath amhail caillteanas ualaigh uisce. Liostaíonn an fhaisnéis paraiméadar a soláthraíodh leibhéal braite 25%, am deimhnithe 60 s agus moill athshocraithe 120 s. Má úsáidtear taiscéalaí leibhéalta agus má theipeann air, is féidir leis an tiomántán E43 a thuairisciú. Fíoraigh na tairseacha agus na moilleanna cumraithe i gcoinne na caidéil agus na suiteála iarbhír.
Tá. Roghnaíonn P8-00 modh caidéil gréine nó modh ginearálta. Tacaíonn mód ilfheidhmeach le rialú SVC nó V/F, PID ionsuite agus Modbus RTU. Is féidir le CSIVEI an modh iarrtha a shocrú roimh an loingsiú, agus is féidir an modh oibriúcháin a athrú níos déanaí tríd an socrú paraiméadar nuair a bhíonn an t-iarratas agus an sreangú oiriúnach.
Is féidir brandáil OEM agus cumraíocht pharaiméadar réamh-loingsithe a phlé nuair a bhíonn tú ag fiosrú. Cuir an méid is gá ar fáil agus cuir an lipéad ar an saothar ealaíne ionas gur féidir le CSIVEI an socrú, an praghas agus an sceideal atá ar fáil a dhearbhú.
