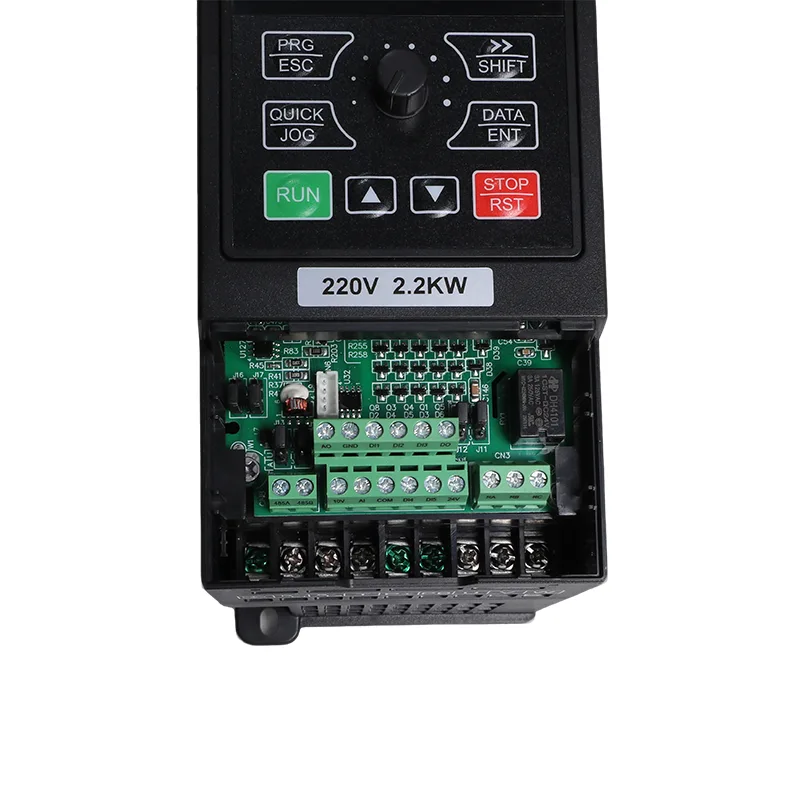

Caidéal Gréine 15-22kW 3 Chéim 380V agus Inverter Ginearálta VFD

Áirítear sa tsraith CSIVEI iMaster VFD-PC10 samhlacha inverter trí-chéim 15 kW, 18.5 kW agus 22 kW. Is iad na huimhreacha samhlacha comhfhreagracha VFD-PC10-15G-T4-MK, VFD-PC10-18.5G-T4-MK agus VFD-PC10-22G-T4-MK. Is iad na sruthanna aschuir liostaithe atá acu ná 32 A, 37 A agus 45 A, faoi seach, le haghaidh feidhmeanna mótair a chomhlíonann riachtanais leictreacha an tiomána.

Tacaíonn an Caidéal Gréine 15-22kW 3 Chéim 380V agus an Inverter Ginearálta Cuspóir VFD le dhá chumraíocht oibriúcháin: modh caidéil gréine agus modh inverter ilchuspóireach. Úsáideann modh caidéil gréine eagar fótavoltach mar fhoinse cumhachta DC agus cuimsíonn sé rialú MPPT. Soláthraíonn mód ilfheidhmeach rialú mótair minicíochta athraitheach ag baint úsáide as rialú veicteora gan braiteoir (SVC) nó rialú V/F.

Sainaithnítear sna léaráidí príomhchiorcaid a sholáthraítear don raon cumhachta seo críochfoirt P+ agus PB chun friotóir coscánaithe seachtrach a nascadh. Tá an nasc seo ábhartha nuair a éilíonn an feidhmchlár friotóir coscánaithe le haghaidh luasmhoilliú rialaithe. Ní mór do roghnú friotóirí, sreangú agus teorainneacha oibriúcháin doiciméadú teicniúil an mhúnla is infheidhme a leanúint.

Sonraíochtaí Múnla

Seiceáil ainmchlár an mhótair agus sruth aschuir rátáilte an inverter sula roghnaíonn tú samhail. Ní bhunaíonn rátáil kW an tiomántáin amháin oiriúnacht do gach dleacht mótair nó caidéil. Deimhnigh na teorainneacha leictreachais is infheidhme i gcoinne an doiciméid don tsamhail bheacht.

Tábla B. Cumraíocht Eagar Gréine Molta

Liostaítear sa tábla cumraíochta a soláthraíodh méideanna modúl éagsúla do na samhlacha 15 kW, 18.5 kW agus 22 kW. Ba cheart caitheamh leis na socruithe seo mar chumraíochtaí tagartha agus iad a sheiceáil i gcoinne na mbileog sonraí modúl PV agus coinníollacha an tsuímh roimh iad a shuiteáil.

Ríomhtar an chumhacht ainmniúil eagar PV thuas ón wattage modúl sonraithe agus ón gcainníocht atá luaite. Níl sé in ionad dearadh córais PV iomlán.

Voltas Teaghrán PV

Is é 900 VDC an t-uasvoltas ionchuir DC atá liostaithe. Is é an raon voltais ciorcad oscailte molta ná 550-750 VDC, agus is é an raon oibriúcháin MPPT molta ná 450-600 VDC. Déanann na luachanna seo cur síos ar theorainneacha oibriúcháin éagsúla agus níor cheart iad a úsáid go hidirmhalartaithe.

Sula dtabharfar socrú sreangán chun críche, ríomh an voltas ciorcad oscailte ionchais ag baint úsáide as comhéifeacht Voc agus teocht an mhodúil roghnaithe. Ní mór íosteocht ionchasach an tsuímh a chur san áireamh sa ríomh. Fíoraigh go bhfanann an voltas teaghrán ríomhaimsire fuar laistigh d’uasteorainn ionchuir DC an inverter agus go bhfuil gnáthvoltas oibriúcháin oiriúnach don raon MPPT sonraithe.

Dearadh Córais Taobh DC

Ba cheart teaghráin PV, cáblaí DC, aonraitheoirí, cosaint forshrutha, cosaint borrtha agus trealamh comhcheangail a mheas mar chuid den suiteáil iomlán. Braitheann na feistí riachtanacha agus a rátálacha ar chumraíocht an eagair, an socrú sreangú, an bealach cábla agus na ceanglais leictreacha is infheidhme.

Le haghaidh teaghráin comhthreomhara, deimhnigh an socrú comhcheangail agus cosanta teaghrán riachtanach leis an lámhleabhar suiteála inverter agus an dearthóir córais PV. Ba cheart ceanglais chosanta borrtha a chinneadh freisin ó leagan amach na suiteála agus na treoracha is infheidhme. Ná roghnaigh feistí cosanta DC ó chumhacht rátáilte an inverter amháin.

Tábla C. Sonraíochtaí ginearálta (mar an gcéanna ar fud an raon iMaster)

Modhanna Oibriúcháin

1. Mód Pump Gréine

Tá modh caidéil gréine beartaithe le haghaidh feidhmeanna caidéil atá faoi thiomáint ag eagar fótavoltach. I measc na bhfeidhmeanna rialaithe liostaithe tá rianú pointe cumhachta uasta (MPPT) agus loighic cosanta lag-éadrom.

Braitheann an méid cumhachta atá ar fáil do na caidéil ar ionradaíocht na gréine, ar chumraíocht an eagair PV, ar riachtanais an mhótair, ar shaintréithe an chaidéil agus ar choinníollacha an tsuímh. Dá bhrí sin ní mór an t-eagar a dhearadh thart ar theorainneacha voltais an inverter chomh maith leis an dleacht riachtanach seachadta uisce.

I gcás ina bhfuil gá le cúltaca greille nó gineadóra, deimhnigh an socrú lasctha ionchuir agus sreangú i gcoinne na samhla-léaráide is infheidhme. D’fhéadfadh go mbeadh gá le comhpháirteanna lasctha seachtracha ag brath ar an gcóras cumraithe; ná glac leis go bhfuil gach feidhm um athrú foinse laistigh den inverter.

2. Mód Inverter Ginearálta Cuspóir

Soláthraíonn mód ilfheidhmeach rialú minicíochta athraitheach do threalamh mótair-tiomáinte. I measc na bhfeidhmeanna liostaithe tá rialú SVC agus V/F, PID, luasghéarú agus luasmhoilliú inchoigeartaithe, agus cumarsáid RS485 Modbus RTU.

Roghnaítear an modh oibriúcháin trí pharaiméadar P8-00 de réir na cumraíochta a sholáthraítear. Ba cheart an modh ceart agus na paraiméadair rialaithe a dhearbhú le linn an choimisiúin, ag baint úsáide as na treoracha don tsamhail shonrach agus don leagan firmware.

Gnéithe Teicniúla

1. Ceangal Friotóir Coscánaithe Seachtrach

Aithníonn na príomhléaráidí ciorcaid do na samhlacha 15 kW, 18.5 kW agus 22 kW críochfoirt P+ agus PB do fhriotóir coscánaithe seachtrach. Féadfaidh an nasc seo a bheith ábhartha nuair a éilíonn feidhmchlár luasmhoilliú rialaithe seachas ligean don mhótar cósta a stopadh.

Braitheann an gá atá le friotóir coscánaithe ar an táimhe ualaigh, na ceanglais luasmhoillithe agus an dualgas oibriúcháin. Deimhnigh sonraíochtaí an fhriotóra, na ceanglais sreangaithe agus na coinníollacha coscánaithe incheadaithe sa lámhleabhar is infheidhme roimh an suiteáil.

2. Cumas Overload

Liostaítear na rátálacha ró-ualaithe gearrthéarmacha seo a leanas sna sonraíochtaí ginearálta a soláthraíodh:

Déanann na rátálacha seo cur síos ar an acmhainn ró-ualaithe atá liostaithe. Ní ráthaíonn siad, ina n-aonar, gur féidir le mótair áirithe tosú go rathúil. Ba cheart go gcuimseodh an roghnú sruth rátáilte mótair, ualach caidéil, am luasghéaraithe agus an t-ord tosaithe atá beartaithe.

3. Rialú Mótair agus PID

Is iad na modhanna rialaithe liostaithe ná rialú veicteoireach gan braiteoir (SVC) agus rialú V/F. Faoi SVC, liostaíonn an tsonraíocht ghinearálta chasmhóiminte tosaigh de 150% ag 0.5 Hz, raon luas 1:100 agus cruinneas cobhsaíochta luas de ±0.5%.

Tá an fheidhm PID ionsuite liostaithe le haghaidh rialú lúb dúnta ar athróga cosúil le brú, sreabhadh agus teocht. Ní mór na braiteoirí riachtanacha, na comharthaí aiseolais agus an t-ord rialaithe a chumrú don fheidhmchlár iarbhír.

4. Feidhmeanna Cosanta

Áirítear ar na feidhmeanna cosanta liostaithe:

• Brath gearrchiorcaid mhótair ag cumhacht-ar
• Cosaint caillteanas céime aschuir
• Cosaint overcurrent
• Cosaint overvoltage agus undervoltage
• Cosaint ró-teocht
• Cosaint ró-ualaithe agus underload
• Cosaint lag-éadrom

Liostaíonn an fhoinse a sholáthraítear freisin aláraim a bhaineann le hionchur gréine lag, umar iomlán, easpa uisce agus fo-ualach mótair. Ba cheart cóid aláraim agus bríonna a sheiceáil i gcoinne lámhleabhar beacht an mhúnla sula n-úsáidfear iad le haghaidh suiteáil nó fabhtcheartaithe.

5. Ardán Rialaithe agus Cumarsáid

Sonraíonn an fhaisnéis táirge a sholáthraítear go n-úsáideann na samhlacha 15 kW, 18.5 kW agus 22 kW an t-ardán rialaithe céanna, le leagan amach comhsheasmhach críochfoirt, uimhriú paraiméadar agus oibriú méarchláir thar na trí rátáil. Deimhnigh na sonraí sreangaithe agus paraiméadar is infheidhme don mhúnla a sholáthraítear roimh choimisiúnú.

Tá cumarsáid RS485 le Modbus RTU liostaithe mar chaighdeán don tsraith. Ba cheart na luachanna faireacháin agus na cláir rialaithe atá ar fáil a fhíorú ar léarscáil an chláir chumarsáide don leagan is infheidhme.

Feidhmchláir tipiciúla

1. Uisciúcháin Talmhaíochta

Is féidir an tiomáint a mheas le haghaidh caidéil uisciúcháin a sholáthraíonn líonraí canála, criosanna uisciúcháin móra nó córais uisce talmhaíochta eile. Ba cheart sruth mótair, sreabhadh uisce riachtanach, ceann iomlán dinimiciúil, cumraíocht eagar PV agus riachtanais oibriúcháin laethúla a sheiceáil sula roghnaítear an tsamhail.

2. Soláthar Uisce Bardasach

Maidir le hiontógáil amhuisce, aistriú chuig saoráidí cóireála nó soláthar chuig taiscumair dáileacháin, ba cheart go gcuirfí san áireamh sa roghnú dleacht caidéil, sonraí mótair, ceanglais rialaithe agus infhaighteacht na foinse cumhachta atá beartaithe.

3. Dí-uisciú Mine

In iarratais mianach agus uisce sloc, deimhnigh an rátáil mótair caidéil, an t-athrú ualach a bhfuiltear ag súil leis, an fad oibriúcháin riachtanach agus na coinníollacha suiteála. Ní mór an t-inverter a mheaitseáil leis na riachtanais mótair agus suímh iarbhír.

4. Malartú Uisce Dobharshaothraithe

I gcás feirmeacha éisc agus ribí róibéis a bhfuil riachtanais rialta malairte uisce acu, is féidir an tiomáint a mheas le haghaidh trealamh caidéalaithe comhoiriúnach. Ba cheart go n-áireofaí i ndearadh an chórais an toirt uisce a theastaíonn, an sceideal caidéalaithe agus an chumhacht gréine nó AC atá ar fáil.

5. Aistriú agus Fuarú Uisce Tionsclaíoch

I mód ginearálta, is féidir an tiomáint a mheas le haghaidh feidhmeanna aistrithe uisce-aistrithe tionsclaíocha, ciorcad fuaraithe agus uisce próisis a éilíonn rialú mótair minicíochta inathraithe.

6. Lucht leanúna, séidirí agus Tiomántáin Próisis Eile

Is féidir an chumraíocht ilchuspóireach a mheas le haghaidh lucht leanúna comhoiriúnach, séidirí agus trealamh mótair-tiomáinte eile. Deimhnigh na saintréithe ualaigh, sonraí mótair, riachtanais luasmhoillithe agus aon ghá le friotóir coscánaithe seachtrach sula roghnaíonn tú an múnla.

Breithnithe Suiteála agus Roghnúcháin

1. Meaitseáil an Tiomántán leis an Mótar

Seiceáil ainmchlár an mhótair le haghaidh cumhachta rátáilte, reatha, voltas agus minicíocht. Déan comparáid idir sruth rátáilte an mhótair agus sruth aschuir an mhúnla roghnaithe agus luacháil na ceanglais ualaigh agus luasghéaraithe sula ndearbhaítear rátáil an inverter.

2. Deimhnigh an Gá atá le Friotóir Coscánaithe

I gcás ina bhfuil gá le luasmhoilliú rialaithe, meas an bhfuil friotóir coscánaithe seachtrach oiriúnach don fheidhmchlár. Fíoraigh rátáil an fhriotóra, socrú teirminéil, teorainneacha sreangaithe agus coscánaithe i gcomparáid leis na doiciméid a bhaineann go sonrach leis an tsamhail.

3. Athbhreithniú Fad Cábla Aschuir

Sainaithníonn an fhoinse a sholáthraítear moladh imoibreora aschuir le haghaidh suiteálacha caidéil ina bhfuil an cábla tiomáint go mótair níos mó ná 50 m. Seiceáil an lámhleabhar ábhartha le haghaidh na treorach fad cábla, na ceanglais imoibreora agus na coinníollacha suiteála is infheidhme. Smaoinigh ar an insliú mótair agus socrú cábla nuair a bhíonn an nasc aschuir á mheas.

4. Fíoraigh Cosaint PV agus Sreangú

Seiceáil an dearadh eagair, socrú teaghrán comhthreomhar, aonróir DC, cosaint forshrutha, trealamh comhcheangail agus ceanglais cosanta borrtha. Ba cheart go leanfadh na feistí agus na rátálacha cuí lámhleabhar an inverter, dearadh PV agus caighdeáin leictreachais is infheidhme.

5. Tabhair cuntas ar Theocht agus Airde

Is é an teocht oibriúcháin liostaithe ná -10 ° C go 50 ° C, agus ceanglas díorthaigh 1% in aghaidh 1 ° C os cionn 40 ° C. Éilíonn an treoir airde liostaithe 1% in aghaidh an 100 m ó 1000 m go 3000 m. Deimhnigh na ceanglais suiteála is infheidhme maidir leis an tsamhail iarbhír, lena n-áirítear aon cheanglais bhreise ag airde níos airde.

6. An Nós Imeachta Coimisiúnaithe a leanúint

Cumraigh na sonraí mótair, foinse na n-orduithe, an modh rialaithe agus na socruithe luasghéaraithe nó luasmhoillithe de réir threoracha an mhúnla. Aithníonn na Ceisteanna Coitianta a soláthraíodh paraiméadair F3-00 go F3-04 do shonraí mótair agus molann sé tiúnadh uathoibríoch roimh an gcéad oibríocht. Lean lámhleabhar an tsamhail iarbhír don nós imeachta iomlán coimisiúnaithe.

Ceisteanna Coitianta

1. Cén fáth a bhfuil críochfoirt fhriotóra coscánaithe ag na samhlacha 15 kW go 22 kW?

Aithnítear sa léaráid phríomhchiorcad a soláthraíodh críochfoirt P+ agus PB chun friotóir coscánaithe seachtrach a nascadh ar na samhlacha 15 kW, 18.5 kW agus 22 kW. Braitheann cibé an bhfuil gá le friotóir ar na riachtanais ualaigh, táimhe agus luasmhoillithe. Maidir le rátálacha cumhachta eile, deimhnigh leagan amach an chríochfoirt agus forálacha an fhriotóra coscánaithe roimh ordú.

2. An féidir leis an múnla 22 kW caidéal intumtha 22 kW a thosú?

Ní mór oiriúnacht a mheas ag baint úsáide as sruth rátáilte an mhótair, riachtanais tosaigh, ualach caidéil agus socruithe luasghéaraithe. Is é an chasmhóimint tosaigh SVC liostaithe 150% ag 0.5 Hz, agus is é an rátáil ró-ualach sraithe ná 150% den sruth rátáilte ar feadh 60 soicind. Ní ráthaíonn na figiúirí seo comhoiriúnacht le gach caidéal intumtha 22 kW. Cumraigh sonraí ainmchlár an mhótair agus lean na treoracha uathchoigeartaithe agus coimisiúnaithe is infheidhme.

3. Cén chosaint DC atá ag teastáil le haghaidh eagar PV sé-teaghrán?

Leis an bhfaisnéis suiteála a sholáthraítear tá gá le scoradán rátáil DC ag an ionchur PV, bosca comhcheangail PV ina gcuirtear teaghráin chomhthreomhara le chéile, agus gléas cosanta borrtha Cineál II don riocht achair eagair sonraithe. Deimhnigh rátálacha beachta an fheiste, na ceanglais maidir le socrúcháin agus achar cábla i gcoinne an lámhleabhair suiteála agus dearadh an chórais PV roimh choimisiúnú.

4. Conas a dhéanann derating difear do shuiteáil 22 kW?

Is é an deirm teochta liostaithe ná 1% in aghaidh gach 1°C os cionn 40°C, agus raon teochta oibriúcháin -10°C go 50°C. Is é an airde liostaithe derating ná 1% in aghaidh 100 m ó 1000 m go 3000 m. Aithníonn an fhoinse a cuireadh ar fáil freisin riachtanas aonrúcháin-claochladán os cionn 2000 m; an riachtanas seo agus a choinníollacha a fhíorú i lámhleabhar cruinn an mhúnla roimh shuiteáil.

5. Cad iad na feidhmeanna monatóireachta atá ar fáil trí Modbus?

Tá RS485 Modbus RTU liostaithe mar an comhéadan cumarsáide. Aithníonn an fhoinse a sholáthraítear an grúpa monatóireachta U0 mar a n-áirítear sruth aschuir, cumhacht aschuir, voltas bus, ionchur digiteach agus stádas aschuir, agus modh soláthair ag U0-49. Deimhnigh léarscáil an chláir agus na sonraí atá ar fáil don leagan firmware a soláthraíodh roimh an gcomhtháthú.

6. An féidir leis na samhlacha seo oibriú mar inverters ginearálta seachas mar thiomáineann caidéil gréine?

Aithníonn an fhaisnéis táirge a sholáthraítear modh caidéil gréine agus modh ginearálta mar roghanna cumraíochta. I measc na bhfeidhmeanna ilfheidhmeacha tá rialú SVC nó V/F, PID agus Modbus RTU, agus tá críochfoirt P+ agus PB sainaitheanta do fhriotóir coscánaithe seachtrach sna samhlacha 15 kW go 22 kW freisin. Sonraítear paraiméadar P8-00 mar pharaiméadar roghnúcháin an mhodha san ábhar a sholáthraítear. Deimhnigh an socrú ceart agus an nós imeachta tiontaithe ceadaithe sa lámhleabhar a bhaineann go sonrach leis an tsamhail.

7. An roinneann na samhlacha 15 kW, 18.5 kW agus 22 kW an t-ardán rialaithe céanna?

Sonraíonn an fhaisnéis táirge a sholáthraítear go bhfuil ardán rialaithe ag na trí rátálacha, lena n-áirítear uimhriú comhsheasmhach paraiméadar, oibriú méarchláir agus coinbhinsiúin maidir le leagan amach críochfoirt. Tá difríocht idir an sruth agus an chumhacht rátáilte de réir múnla, mar sin ní mór don roghnú agus don sreangú na sonraíochtaí agus na léaráidí don aonad cruinn a leanúint.
