Tá raon ionchuir DC ardvoltais ag baint le Caidéal Gréine 0.75-2.2kW 3 Chéim 380V mhonarcha Csivei agus Inverter Cuspóir Ginearálta VFD. Is é 900 VDC an t-ionchur DC uasta, le raon voltais ciorcad oscailte molta de 550-750 VDC agus raon MPPT de 450-600 VDC. Is é an raon tosaithe-voltais inchoigeartaithe ná 300–900 VDC. Soláthraíonn na luachanna seo an bonn chun an teaghrán painéil a thaispeántar sa tábla eagar molta a roghnú.
Clúdaíonn an tsraith trí rátáil mótair: 0.75 kW, 1.5 kW agus 2.2 kW. Is iad na sruthanna aschuir rátáilte ná 2.1 A, 3.8 A agus 5.1 A faoi seach. Tá gach múnla deartha do sholáthar trí phas 380 V AC agus is féidir oibriú freisin le sraith fótavoltach atá cumraithe i gceart i mód caidéil gréine. Cinneann an rogha modh oibriúcháin cibé an n-úsáidtear an tiomáint le haghaidh caidéalaithe gréine nó mar inverter ginearálta.
Maidir leis na roghanna modúl atá liostaithe, úsáideann an t-eagar molta teaghrán amháin de 18 modúl rátáilte ag 250 W (37 ± 1 V) nó teaghrán amháin de 15 modúl a rátáil 300 W (45 ± 1 V). D’fhéadfadh sruth DC níos ísle a bheith i gceist le voltas teaghrán PV níos airde do leibhéal cumhachta ar leith, rud a d’fhéadfadh cabhrú le sruth cáblaí agus titim voltais ar ritheanna níos faide a bhainistiú. Ní mór don dearadh teaghrán deiridh sonraí leictreacha an mhodúil iarbhír a úsáid agus uasvoltas ciorcad oscailte an eagair a choinneáil laistigh de theorainn an tiomána.
Roinneann na trí mhúnla fonnadh dlúth a thomhas 171 × 86 × 138 mm agus meáchan thart ar 1 kg. Cuidíonn lorg gléasta 67.3 × 157.5 mm an t-inverter a fheistiú i gcaibinéid rialaithe níos lú nó i imfháluithe trealaimh. Tá an fhoirm dhlúth seo úsáideach nuair is gá rialú luas athraitheach a bheith ag caidéal nó meaisín beag ach go bhfuil spás suiteála teoranta.
Le P8-00 socraithe go 1, oibríonn an tiomáint i mód caidéil gréine. Coigeartaíonn rianú MPPT oibriú mar fhreagra ar chumhacht fhótavoltach atá ar fáil, agus cuidíonn loighic lag-éadrom agus feidhmeanna cosanta a bhaineann le caidéil le coinníollacha athraitheacha gréine a bhainistiú. Ní mór na ceanglais maidir le voltas teaghrán eagair, rátáil mótair agus caidéil a sheiceáil agus an córas á shonrú.
Le P8-00 socraithe go 0, is féidir na crua-earraí céanna a úsáid le haghaidh mótair trí phas comhoiriúnacha gan eagar gréine. Tacaíonn rialú SVC nó V/F le rialáil luas mótair, agus tá PID ionsuite agus RS485 Modbus RTU ar fáil d'fheidhmchláir oiriúnacha brú, sreafa nó rialaithe próisis. Is féidir le CSIVEI an modh oibriúcháin iarrtha a chumrú roimh an loingsiú; déantar athrú modh níos déanaí trí na paraiméadair ábhartha agus ba cheart go leanfadh sé lámhleabhar an táirge.
| Mír | VFD-PC10-0.75G-T4 | VFD-PC10-1.5G-T4 | VFD-PC10-2.2G-T4 |
| Mótar is infheidhme | 0.75 kW / 1 HP | 1.5 kW / 2 HP | 2.2 kW / 3 HP |
| Cumas ainmniúil | 1.5 kVA | 3 kVA | 4 kVA |
| Ionchur reatha | 3.4 A | 5 A | 5.8 A |
| Aschur reatha | 2.1 A | 3.8 A | 5.1 A |
| Voltas ionchuir AC | AC 3 PH 380 V (-15%) go 440 V (+10%) | ||
| uas. Voltas ionchuir DC | 900 VDC | ||
| Raon Voc Molta | 550 go 750 VDC | ||
| Raon MPPT molta | 450 go 600 VDC | ||
| Tosaigh raon voltais | 300 go 900 VDC, paraiméadar inchoigeartaithe | ||
| Voltas aschuir rátáilte | 3 PH 380 V AC | ||
| Leibhéal torainn | 50 dBA ar a mhéad. |
| Múnla | modúil 37±1 V, 250 W±5 Wp | modúil 45±1 V, 300 W±5 Wp | ||
| Modúil in aghaidh an teaghráin | Teaghráin | Modúil in aghaidh an teaghráin | Teaghráin | |
| VFD-PC10-0.75G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-1.5G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-2.2G-T4 | 18 | 1 | 15 | 1 |
| Mír | Sonraíocht |
| Minicíocht rátáilte | 50/60 Hz |
| Raon minicíochta ionchuir | ±5% (47.5 go 63 Hz) |
| Voltas aschuir | 0 go dtí an voltas ionchuir |
| Minicíocht aschuir | 0.1 go 500 Hz |
| Minicíocht uasta | 0 go 500 Hz (rialú SVC agus V/F) |
| Minicíocht iompróra | 0.8 kHz go 8 kHz, arna choigeartú go huathoibríoch chun luchtú (tacaítear suas le 16 kHz) |
| Rún minicíochta | Socrú digiteach 0.01 Hz; socrú analógach 0.025% den mhinicíocht uasta |
| Modh rialaithe | Rialú veicteoir gan braiteoir (SVC); Rialú V/F |
| Ag tosú chasmhóiminte | 0.5 Hz / 150% (SVC) |
| Raon luais | 1:100 (SVC) |
| Cruinneas cobhsaíochta luais | ±0.5% (SVC) |
| Cumas ró-ualaithe | 150% rátáil reatha ar feadh 60 s; 170% ar feadh 12 s; 190% le haghaidh 1.5 s |
| Treisiú chasmhóiminte | Treisiú chasmhóiminte uathoibríoch; treisiú láimhe 0.1% go 30.0% |
| Cuar V/F | Líneach, ilphointí, agus cuar cearnach (cumhacht 1.2 / 1.4 / 1.6 / 1.8 / 2.0) |
| Scaradh V/F | Scaradh iomlán, leathscaradh |
| Luasghéarú / luasmhoilliú | Líneach nó cuar S, 0.0 go 6500.0 s |
| DC coscánaithe | Minicíocht tosaithe 0.00 Hz go dtí an minicíocht uasta; am 0.0 go 36.0 s; reatha 0.0% go 100.0% |
| Rialú JOG | Minicíocht JOG 0.00 Hz go dtí an mhinicíocht uasta (réamhshocraithe 5 Hz); accel/decel 0.0 go 6500.0 s |
| PID ionsuite | Sea, le haghaidh lúb dúnta brú, sreabhadh nó teocht gan rialtóir seachtrach |
| AVR | Coinnítear an voltas aschuir cobhsaí nuair a athraíonn voltas na greille |

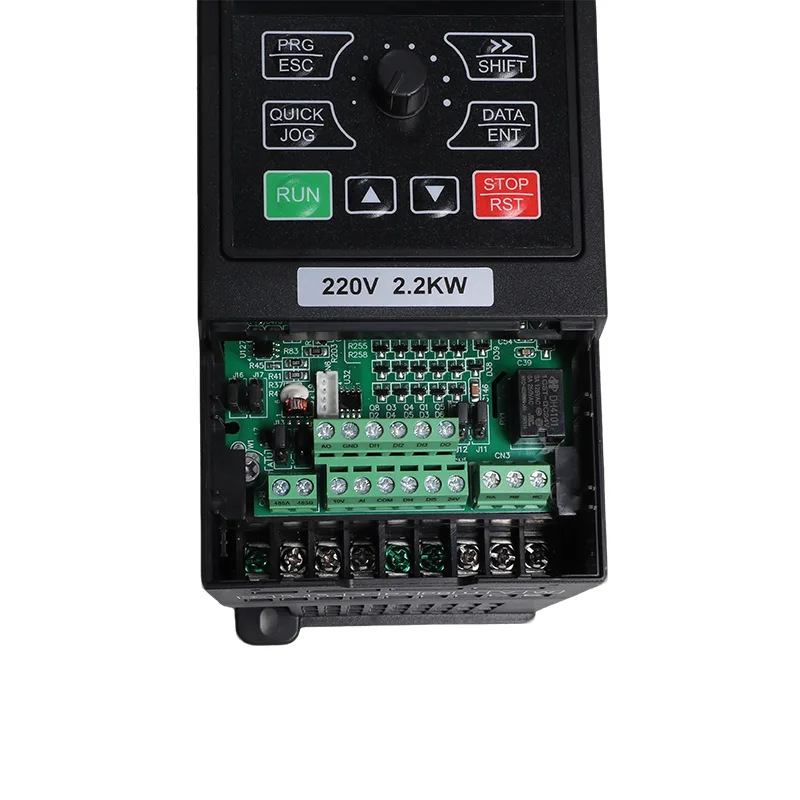

| Críochfoirt ionchuir | 5 ionchur digiteach, tacaíonn DI5 Pulse ardluais suas le 50 kHz; 1 ionchur analógach 0-10 V nó 0-20 mA; 1 ionchur potentiometer méarchláir |
| Críochfoirt aschuir | 1 aschur cuisle ardluais suas le 50 kHz; 1 aschur sealaíochta; 1 aschur analógach 0-20 mA nó 0-10 V |
| Cumarsáid | RS485, Modbus RTU |
| Cosaint | Brath gearrchiorcad mótair ag cumhacht-ar, caillteanas céim aschuir, ró-reatha, ró-voltas, faoi-voltas, ró-teocht, ró-ualach, faoi ualach, solas lag |
| Teocht oibriúcháin | -10 ° C go 50 ° C; ráta 1% in aghaidh 1°C os cionn 40°C |
| Teocht stórála | -20°C go 60°C |
| Taiseachas | Faoi bhun 95% RH, gan aon chomhdhlúthú |
| Airde | Faoi bhun 1000 m; derate 1% in aghaidh an 100 m ó 1000 go 3000 m |
| Creathadh | Faoi bhun 5.9 m/s² (0.6 g) |
| Imfhálú | IP20, balla mount nó comh-aireachta, suiteáil ingearach |
| Córas dáileacháin | TN, TT |
| EMC / sábháilteacht | IEC 61800-3 (C3); IEC 61800-5-1 |
Tá an raon cumhachta seo beartaithe le haghaidh caidéil trí phas níos lú agus trealamh mótair-tiomáinte áit a bhfuil luas inchoigeartaithe, oibriú gréine nó an dá cheann úsáideach.
I gcás córais caidéil, is féidir le luasghéarú agus luasmhoilliú inchoigeartaithe cuidiú leis an ráta a thógann agus a thiteann an sreabhadh a bhainistiú. Braitheann socruithe ceart rampa ar na coinníollacha caidéil, píopaí agus hiodrálacha; ba cheart iad a roghnú le linn coimisiúnaithe seachas glacadh leis ó mhótarchumhacht amháin.
Úsáideann na cumraíochtaí eagar molta 18 modúl ag 250 W nó 15 modúl ag 300 W i teaghrán amháin. Tacaíonn an t-inverter suas le 900 VDC, le raon Voc molta de 550-750 VDC agus raon MPPT de 450-600 VDC. Seiceáil voltas ciorcad oscailte iarbhír an mhodúil faoi choinníollacha teocht an tsuímh sula ndearbhaítear an sreang.
Socraigh P8-00 go 1 do mhodh caidéal gréine nó 0 do mhodh ginearálta. Comhcheanglaíonn an t-ardán céanna caidéalú gréine MPPT-bhunaithe le rialú mótair SVC/V/F, PID ionsuite agus Modbus RTU, rud a ligeann dó freastal ar fheidhmchláir oiriúnacha caidéil nó innealra solais.
P8-10 go P8-14 chumrú stad éadrom lag agus iompraíocht a atosú. Is féidir le cosaint underload agus ionchuir leibhéal uisce tacú le cosaint caidéil freisin nuair a bhíonn siad sreangaithe agus cumraithe i gceart don suiteáil.
Tá meáchan thart ar 1 kg sa chassis 171 × 86 × 138 mm. Soláthraíonn PID ionsuite, cúig ionchur digiteach, analógach I/O agus RS485 Modbus RTU roghanna rialaithe agus comhtháthú áitiúla gan rialaitheoir PID ar leith a bheith ag teastáil le haghaidh feidhmchláir lúb dúnta tacaithe.
18 modúl de 250 W (cineál 37 V) i sreang amháin, nó 15 modúl de 300 W (cineál 45 V). Tuirlingíonn an dá cheann an t-eagar laistigh den raon ciorcad oscailte 550 go 750 VDC molta. Ná téigh thar 900 VDC, is é sin an t-uasmhéid rátáilte.
Sea, is é sin an gnáthshocrú lasmuigh den ghreille. Sreangaigh an t-eagar chuig na críochfoirt DC agus an caidéal chuig U, V agus W, socraigh P8-15 go 1 le haghaidh soláthar gréine, agus ritheann an tiomáint gach uair a sheachadann an t-eagar go leor voltas.
Ní ceachtar. Tá rialú veicteoir gan braiteoir nó V/F, an dá gan aiseolas. Tá MPPT, cosaint tirim-reáchtáil, cosaint underload agus PID roghnach le haghaidh brú leanúnach sa tiomáint cheana féin.
Socraíonn P8-09 an teorainn níos ísle ar mhinicíocht oibriúcháin, 10.00 Hz de réir réamhshocraithe. In éineacht leis an tairseach lag-éadrom i P8-10, is é sin an rud a stopann an tiomáint ó sníomh caidéil ró-mhall chun uisce a bhogadh.
Thar RS485 le Modbus RTU, tá. Tá minicíocht oibriúcháin, voltas bus, sruth aschuir, cumhacht aschuir, stádas DI agus DO agus an modh soláthair reatha inléite go léir ón ngrúpa monatóireachta U0, le modh soláthair ag U0-49 ag taispeáint greille nó gréine.
Tá. Tá sciar mór den mhéid seo ag dul i modh ginearálta, ag tiomáint lucht leanúna ceaptha teasa, caidéil ceardlainne, cúrsaíocht chuisnithe agus comhbhrúiteoirí beaga ar sholáthar 380 V gan aon eagar áit ar bith ar an láthair. Crua-earraí céanna, paraiméadair chéanna, modh difriúil. Inis dúinn cén ceann a theastaíonn uait nuair a dhéanann tú ordú. Aistrítear aonad a cheannaítear i mód caidéil gréine trí P8-00 a shocrú go 0.
Inis dúinn an meascán múnla agus an chainníocht agus luaigh muid dáta long i scríbhinn leis an bpraghas. Ní sheolann rátálacha caighdeánacha agus aonaid le brandáil OEM ar an sceideal céanna, toisc go ndéantar priontáil cháis agus lipéid ar do shaothar ealaíne, mar sin is fiú cinneadh a dhéanamh sula ndéanann tú ordú.
