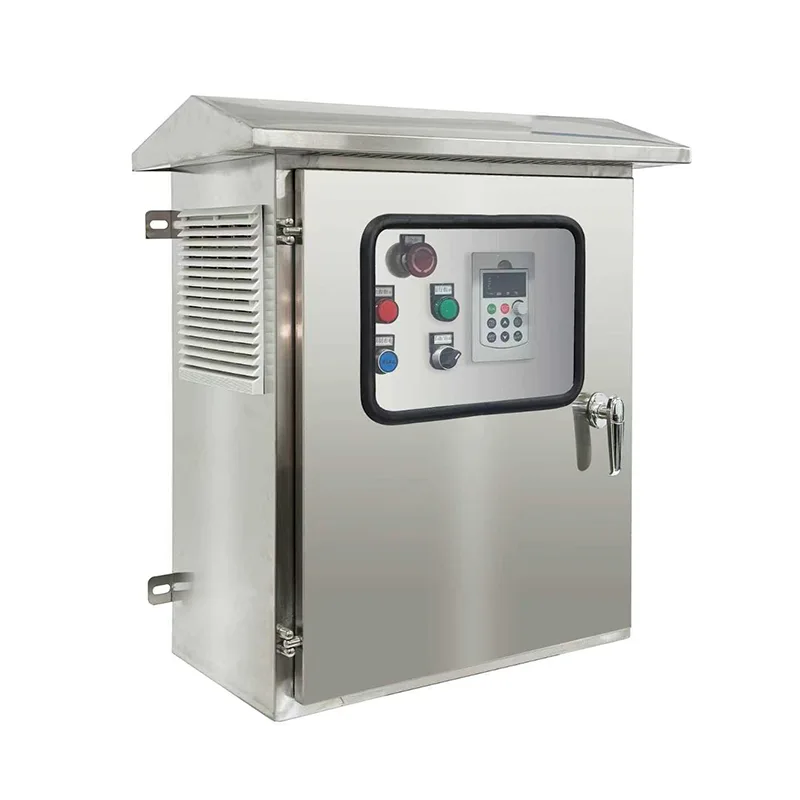

Comh-Aireachta Inverter Pumpála Gréine

Lonnaithe i gcomh-aireachta cruach urlár láidir ar rátáil IP54 nó níos airde, comhtháthaíonn an córas inverter seo an slabhra comhshó cumhachta iomlán - cosaint ionchuir DC, ilbhealaí ionchuir MPPT, céim tiomána minicíochta inathraithe, scagadh aschuir AC, agus rialtóir córais cuimsitheach - go léir réamh-sreangaithe agus tástáil mhonarcha le haghaidh imscaradh tapa allamuigh. Réise rátálacha cumhachta ó 2.2kW go dtí os cionn 250kW, ag tacú le mótair aon phas agus trí phas AC caidéil ag voltas caighdeánach. Baineann an t-algartam MPPT chun cinn éifeachtacht rianaithe > 99% a bhaint amach, ag coigeartú luas mótair i bhfíor-am de réir mar a athraíonn ionradaíocht gréine i rith an lae, ag cinntiú an seachadadh laethúil uasta uisce. Glacann rogha ionchuir hibrideach le greille AC nó le soláthar cúltaca gineadóir díosail, ag aistriú go huathoibríoch chun aschur uisce a choinneáil le linn tréimhsí Clear nó oibriú oíche. Clúdaíonn cosaintí córais chomhtháite tirim-reatha, ró-ualach, róvoltas, undervoltage, caillteanas céime, agus gearrchiorcad, agus cosnaíonn loighic uathoibríoch codlata agus múscail bunaithe ar thairseach cumhachta íosta atá socraithe ag an úsáideoir na caidéil agus na painéil. Taispeánann scáileán tadhaill grafach HMI sonraí cumhachta, voltais, sreafa agus fuinnimh fíor-ama, le RS485 agus comhéadain roghnacha GPRS/4G/Wi-Fi a chumasaíonn cianfhaireachán agus comhtháthú isteach in ardáin SCADA nó IoT trí Modbus. Tá na comhpháirteanna cumhachta go léir suite laistigh de chomh-aireachta atá faoi rialú aeráide le fuarú aer-éigeantaigh scagtha, cosaint borrtha, agus comhlíonadh iomlán na gcaighdeán IEC agus na heangaí áitiúla is infheidhme.

Iarratais 2.Ideal

Deartha le haghaidh soláthar uisce iontaofa ar feadh na bliana áit a bhfuil cumhacht greille neamhiontaofa nó as láthair, soláthraíonn an Comh-Aireachta Inverter Pumpála Gréine rialú caidéil uathrialach, gan aire do chórais uisce talmhaíochta, pobail agus tionsclaíochta.

Uisciúcháin Talmhaíochta & Feirmeoireacht

Is iarrthóirí iontacha iad scéimeanna uisciúcháin ar mhórscála, córais drip-beathaithe, agus oibríochtaí lár-mhaighdeog i dtalamh feirme iargúlta. Tiomáineann an t-inverter caidéil ardchumhachta trí phas go díreach ó eagair gréine, ag seachadadh sreafa uasta le linn buaicuaireanta solais na gréine - go beacht nuair is mó uisce a theastaíonn ó bharra. Ceadaíonn cumas ionchuir hibrideach cúltaca greille nó gineadóra gan uaim le linn céimeanna ríthábhachtacha fáis. Gan aon chadhnraí le cothabháil agus suiteáil atá díonach ar an aimsir amuigh, baineann feirmeoirí leas as costais laghdaithe fuinnimh agus oibriúcháin i gcomparáid le caidéalú díosail.

Soláthar Uisce Pobail & Bardasach

Is féidir le sráidbhailte tuaithe, lonnaíochtaí iargúlta, agus údaráis uisce bardasach pumpáil tollpholl faoi thiomáint na gréine a úsáid chun uisce óil glan a sheachadadh. Cuireann oibríocht uathoibríoch an inverter - ag tosú ag éirí na gréine agus ag stopadh ag luí na gréine nó nuair a bhíonn an umar stórála lán - deireadh leis an ngá atá le freastal laethúil an oibreora. Ligeann cianmhonatóireacht trí GPRS/4G d'údaráis uisce stádas caidéil, aschur uisce, agus sláinte an chórais a rianú ó sheomra rialaithe lárnach, rud a laghdaíonn cuairteanna costasacha ar láithreáin. Cosnaíonn tógáil gharbh an chomh-aireachta i gcoinne deannaigh, feithidí agus foircneacha aimsire séasúracha.

Beostoc & Uisciú Feirm Cianda

Teastaíonn seachadadh iontaofa uisce chuig umair agus trachanna stoic ó stáisiúin eallaigh, feirmeacha caorach, agus oibríochtaí cianfhéaraigh scaipthe thar limistéir leathan. Ceanglaíonn an t-inverter go díreach le caidéil tollpholl, ag fáil réidh le loighistic gineadóir díosail agus costais seachadta breosla. Tá caidéalú gréine-thiomáinte ailínithe go nádúrtha le héileamh an tsamhraidh nuair a bhíonn tomhaltas uisce ainmhithe buaic. Cuireann cosaint rith-thirim stop go huathoibríoch ar oibriú caidéil má thiteann an leibhéal uisce, rud a choscann dóiteán costasach mótair síos-pholl.

Próiseáil Uisce Tionsclaíoch & Fuíolluisce

Is féidir le hoibríochtaí mianadóireachta, cairéil agus gléasraí tionsclaíocha in áiteanna lasmuigh den ghreille an córas a úsáid le haghaidh soláthar uisce próisis, dí-uisciú, nó linnte aistrithe fuíolluisce. Oireann tógáil garbh comh-aireachta an inverter le scagachán deannaigh agus fuarú gníomhach do thimpeallachtaí crua tionsclaíochta. Cinntíonn comhtháthú ionchuir hibrideach le gineadóirí cúltaca atá ann cheana oibriú leanúnach beag beann ar an aimsir.

Rialú Fásaigh & Tionscadail Timpeallachta

Braitheann plandáil crann ar scála mór, athchóiriú féarach, agus tionscadail uiscithe fásaigh ar sheachadadh comhsheasmhach uisce i dtimpeallachtaí iargúlta neamhfháilte. Soláthraíonn inverters pumpála gréine oibríocht uathrialach gan lóistíocht breosla, le monatóireacht chian a chumasaíonn bainistíocht láraithe ar láithreáin caidéil scaipthe iolracha ar fud críocha ollmhóra.

Léim domhain 3.Technical

Comhtháthaíonn Comh-Aireachta Inverter Pumpála Gréine an comhshó iomlán cumhachta, rialaithe agus cosanta isteach i imfhálú caighdeánaithe, arna thástáil ag monarcha - ag laghdú innealtóireacht láithreáin, ag luasghéarú ar choimisiúnú, agus ag uasmhéadú iontaofachta fadtéarmach.

MPPT Il-chainéil agus Ailtireacht Ionchuir DC

Tá eagair ghréine ceangailte leis an inverter trí bhealaí ionchuir MPPT neamhspleácha iolracha, gach ceann acu le fiúsanna DC tiomnaithe, feistí cosanta borrtha, agus lascthrealamh aonraithe atá lonnaithe i rannóg ionchuir na comh-aireachta. Déanann an rialtóir MPPT scanadh leanúnach ar voltas eagair thar raon leathan (go hiondúil 460V–850VDC do chórais níos mó) chun an pointe cumhachta uasta a aimsiú, ag baint amach éifeachtacht rianaithe statach > 99%. Ligeann cumraíochtaí cainéil MPPT dé nó tripleacha do theaghráin le treoshuíomhanna éagsúla, uillinneacha tilt, nó próifílí scáthaithe oibriú ar a ndícheall aonair, rud a mhéadaíonn go suntasach an táirgeacht iomlán laethúil fuinnimh i gcomparáid le dearaí aon-MPPT.

Tiontú DC-go-AC agus Tiomántán Minicíocht Athróg

Cothaíonn an bus DC MPPT-rialaithe céim tiomána ardfheidhmíochta inathraithe-minicíochta tógtha timpeall ar mhodúil IGBT séú glúin agus rialú DSP ardluais. Déanann an t-inverter aschur PWM sinusoidal a shintéisiú le voltas agus minicíocht inchoigeartaithe (0–50/60Hz nó níos leithne), rud a chumasaíonn rialú mótair tosaithe bog gan aon sruth inrush - atá riachtanach chun foirceannadh caidéil intumtha a chosaint. Meaitseálann ard-rialú V/f le cúiteamh duillín, treisiú an chasmhóiminte, agus cuair optamaithe fuinnimh uathoibríocha tréithe mótair thar an raon luais iomláin. Cinntíonn scagadh aschuir — trí úsáid a bhaint as chokes naisc DC, imoibreoirí aschuir, agus scagairí dV/dt de réir mar is cuí — go n-imíonn cábla fada idir an t-inverter agus an caidéal tollpholl gan strus inslithe mótair nó sruthanna iompair.

Bainistíocht Ionchur Cumhachta Hibrid

Glacann feidhm aistrithe agus sioncrónaithe uathoibríoch chomhtháite ionchur cúnta AC ón ngreille nó gineadóir díosail. Déanann rialtóir an chórais comparáid leanúnach idir an chumhacht PV atá ar fáil agus cumhacht oibriúcháin riachtanach an chaidéil. Nuair a thiteann ionradaíocht gréine faoi thairseach atá sainithe ag an úsáideoir, déanann an t-ionchur AC soláthar PV a fhorlíonadh nó a athsholáthar go huathoibríoch — ag coinneáil aschur uisce gan bhriseadh. Tá modhanna tosaíochta AC-amháin, PV-amháin, agus hibrideacha inchumraithe. Uasmhéadaíonn modh tosaíochta PV úsáid na gréine agus úsáid á baint as AC ach amháin le haghaidh clúdach easnaimh, ag íoslaghdú costais bhreosla nó leictreachais.

Algartam Cosanta Caidéal-Shonracha

Cuireann an rialtóir leabaithe sraith de chosaintí atá tiomnaithe do chaidéil i bhfeidhm nach bhfuil le fáil i VFDanna cineálacha. Déanann braite tirim-rith monatóireacht ar shruth mótair, fachtóir cumhachta, agus minicíocht i bhfíor-am, ag aithint sainchomhartha íseal-ualaigh caidéil neamhphríomha nó reathaithe tirim laistigh de shoicind tar éis é a bhrath, agus ansin múchadh uathoibríoch agus gnáthamh iarracht atosú uainithe a thionscnamh. Coscann cosaint íosta cumhachta oibriú neamhéifeachtúil íseal-luas a chaiteann uisce gan caidéalú táirgiúil. Baintear úsáid as modh codlata nuair a thiteann an ghrianchumhacht atá ar fáil faoi thairseach múscail atá socraithe ag an úsáideoir, ag dul isteach i stát monatóireachta ísealchumhachta agus ag tosú arís go huathoibríoch nuair a fhilleann ionradaíocht. Cuireann braite lán-uisce ó lasc snámhphointe umar-leibhéal nó ionchur trasducer brú stop leis an gcaidéal chun ró-shreabhadh a chosc, go neamhspleách ar thimthriall laethúil na gréine.

Innealtóireacht Comh-Aireachta agus Cosaint an Chomhshaoil

Tá an comh-aireachta ina sheasamh ar an urlár déanta as leathán cruach ghalbhánuithe le bailchríoch síondíonach brataithe le púdar, ag baint amach rátálacha IP54, IP55, nó IP65 ag brath ar shonraíocht an mhúnla. Tá an comh-aireachta roinnte ina urranna feidhmiúla - ionchur DC, tiontú cumhachta, rialú, agus aschur AC - le doirse insí, gasketed a sholáthraíonn rochtain siúil suas ar na comhpháirteanna inseirbhíse go léir. Coinnítear an comhthimpeallacht inmheánach is fearr le haghaidh leictreonaic chumhachta trí chóras fuaraithe aer-éigeantaigh scagtha le lucht leanúna faoi luas inathraithe faoi rialú teochta. Úsáideann iontógálacha aeir scagairí ardéifeachtúlachta atá oiriúnach do thimpeallachtaí talmhaíochta deannaigh; cuireann leaganacha trópaiceacha sciath comhréireach ar gach PCB do réigiúin ard-taise. Tá téitheoirí frith-chomhdhlúthaithe atá rialaithe go teirmeastatach ar fáil le haghaidh imscaradh fuar-aeráide.

Rialú, HMI, agus Ciancheangailteacht

Soláthraíonn HMI scáileán tadhaill dath atá suite ar an doras stádas córais sracfhéachaint lena n-áirítear cumhacht ionchuir PV, luas mótair, voltas aschuir, minicíocht, táirgeacht laethúil fuinnimh, agus seachadadh carnach uisce (arna ríomh ó chuair caidéil nó ionchur méadar sreafa). Tá socruithe paraiméadar cosanta ag pasfhocal le leibhéil rochtana iolracha. I measc na gcomhéadain chumarsáide caighdeánacha tá RS485 (Modbus RTU) le haghaidh comhtháthú SCADA, le modúil roghnacha GPRS, 4G, Wi-Fi, nó Ethernet le haghaidh monatóireacht iargúlta scamall-bhunaithe. Ligeann an t-ardán cian-thosú/stad, athruithe paraiméadar, admháil aláraim, agus logáil sonraí — rud a ligeann d’oibreoir amháin mórán suíomhanna caidéil scaipthe a bhainistiú.

4.Ceisteanna Frequently

C1: Cad iad na cineálacha caidéil agus na méideanna mótair is féidir leis an inverter seo a thiomáint?

Tacaíonn an córas le mótair ionduchtaithe AC trí phas agus mótair shioncrónacha maighnéad buan i bhfoirmíochtaí caidéil intumtha agus dromchla. Tá raon rátálacha cumhachta idir 2.2kW agus os cionn 250kW. I measc na n-iarratas coitianta tá caidéil tollpholl doimhin, caidéil lártheifeacha cothrománacha, agus caidéil tuirbín. Cabhróidh muid le toilleadh an inverter a mheaitseáil le sonraí ainmchláir do mhótair caidéil.

C2: An dteastaíonn cadhnraí ón gcóras?

Tiomáineann an t-inverter an caidéal go díreach ó phainéil ghréine, gan aon bhanc ceallraí ag teastáil. Déantar uisce a phumpáil le linn uaireanta solas na gréine agus a stóráil in umar, taiscumar, nó umar ceanntásc - rud atá i bhfad níos cost-éifeachtaí ná leictreachas a stóráil i gcadhnraí. Má tá gá le soláthar uisce 24 uair an chloig, is féidir leis an ionchur AC hibrideach roghnach cumhacht greille nó gineadóra a bheith ag gabháil le linn an dorchadais.

C3: Cé mhéad painéal gréine a theastaíonn uaim, agus conas atá siad ceangailte?

Cinntear cumraíocht an phainéil ag do chumhacht caidéil, sprioc toirte uisce laethúil, agus ionradaíocht gréine áitiúil. Sainmhíníonn raon voltais MPPT an inverter (go hiondúil 460–850VDC do chórais trí phas) ​​fad teaghrán na sraithe. Ríomhfaidh ár n-innealtóirí díolacháin méid an eagair agus an chumraíocht teaghrán bunaithe ar cheistneoir suímh simplí. Cuimsíonn an comh-aireachta alt combiner DC le hionchuir chomhleáite, a shimpliú sreangú eagar.

C4: Cad a tharlaíonn ar laethanta scamallach nó le linn tréimhsí solas na gréine íseal?

Moillíonn an inverter an mótar caidéil mar a laghdaíonn cumhacht gréine, ag cothabháil sreabhadh uisce leanúnach ach laghdaithe. Má thiteann an chumhacht faoi bhun na tairsí íosta atá leagtha síos ag an úsáideoir, téann an córas isteach sa mhodh codlata agus seiceálann sé go tréimhsiúil le haghaidh ionradaíochta aisghafa. Má tá an córas feistithe leis an rogha ionchuir hibrideach AC, forlíonann cumhacht greille nó gineadóra go huathoibríoch nó cuirtear in ionad na gréine le linn tréimhsí íseal-ionradaíochta.

C5: Cén chosaint atá i bhfeidhm don chaidéal?

Clúdaíonn halgartaim chuimsitheacha cosanta rith tirim, ró-ualach, forshrutha, overvoltage, undervoltage, caillteanas céime, ciorcad gearr, agus ró-teocht. Tá braite tirim-reatha thar a bheith tábhachtach d'fheidhmchláir tollphoill; Aithníonn an rialtóir riocht ualaigh íseal atá tipiciúil le caidéal tirim laistigh de soicind agus stopann sé sula dtarlóidh damáiste mótair, ansin cuireann sé tús le timthriall uathoibríoch atosú ama.

C6: An féidir an inverter a shuiteáil lasmuigh?

Tá. Tá an comh-aireachta rátáil IP54, IP55, nó IP65 ag brath ar an tsonraíocht, agus tá sé deartha le haghaidh suiteáil buan lasmuigh. Áiríonn sé aeráil scagtha, gaiscéid dorais séalaithe, agus sciath UV-resistant. I gcás timpeallachtaí foircneacha, tá roghanna breise cosúil le ceannbhrait scáth gréine, scagachán feabhsaithe deannaigh, agus téitheoirí inmheánacha frith-chomhdhlúthaithe ar fáil.

C7: Conas a dhéantar monatóireacht agus rialú cianda ar an gcóras?

Ceadaíonn Caighdeán RS485 Modbus RTU comhtháthú áitiúil SCADA nó HMI. Cumasaíonn modúil roghnacha GPRS/4G, Wi-Fi, nó Ethernet monatóireacht chian-bhunaithe scamall trí thairseach gréasáin nó aip shoghluaiste. Is féidir leat féachaint ar stádas fíor-ama, fógraí aláraim a fháil, sonraí stairiúla a íoslódáil, agus paraiméadair a choigeartú go cianda. Tá sé seo thar a bheith luachmhar do shuímh thar limistéar geografach scaipthe.

C8: Cén cothabháil a éilíonn an comh-aireachta?

Is beag an gnáthchothabháil: glanadh nó athsholáthar scagaire aeir ráithiúil, iniúchadh amhairc ar naisc chábla agus rónta dorais, agus tástáil fheidhmiúil bhliantúil ar fheistí cosanta. Ciallaíonn dearadh rochtana tosaigh an chomh-aireachta gur féidir na comhpháirteanna uile - fiúsanna, teagmhálaithe, PCBanna rialaithe, agus modúil chumhachta - a bhaint amach gan an t-imfhálú a bhaint.

5. Údarás Talmhaíochta Réigiúnach — Imlonnú Gréine Uisciúcháin ar Mhórscála

Cúlra

Bhí sé beartaithe ag údarás forbartha talmhaíochta rialtais i réigiún leath-arid den Afraic Fho-Shahárach caidéal uisciúcháin faoi thiomáint díosail a athsholáthar le fuinneamh na gréine ar fud ilchomharchumainn feirmeoireachta. Dhírigh an tionscadal ar 20 suíomh tollpholl scaipthe thar limistéar geografach leathan, gach ceann ag soláthar uisce do ghairneoireacht drip-uiscithe agus barra páirce. B'ionann lóistíocht breosla díosail agus breis is 60% de na costais oibriúcháin, agus chuir cliseadh gineadóirí isteach go minic ar uisciúcháin le linn tréimhsí fáis ríthábhachtacha.

An Dúshlán

Chuir gach láithreán próifíl chomhchosúil i láthair: caidéal tollpholl intumtha trí phas 15kW go 45kW a bhí ann cheana féin, suíomh iargúlta gan aon nasc leis an eangach, agus séasúr tirim a tharla go díreach ag an am céanna le buaic-ionradaíocht na gréine. Bhí riachtanais an údaráis ag éileamh:

●  Ní spleáchas ar cheallraí chun costais chaipitil agus athsholáthair a íoslaghdú

●  Cumas uastoirt uisce a sheachadadh le linn uaireanta meán lae nuair a bhí galú na mbarr is airde

●  Cosaint do chaidéil intumtha daora in aghaidh tirim-rith i dtollphoill a bhfuil táirgeacht athraitheach uisce acu

●  Cianfhaireachán láraithe ar na 20 láithreán ar fad ón gceanncheathrú réigiúnach

●  Tógáil láidir chun deannach ar feadh na bliana, báisteach shéasúrach, agus teocht chomhthimpeallach a shroicheann 45°C a sheasamh

Cén fáth Caibinéid Inverter Pumpála Gréine?

Roghnaíodh an tuaslagán inverter ar stíl na comh-aireachta dá sheachadadh réamhthástáil lán-chomhtháite. Tháinig gach comh-aireachta ar an láithreán réamh-sreangaithe le cosaint ionchuir DC, modúil MPPT, an chéim tiomána VFD, scagadh aschuir, agus an rialtóir córais - ní gá ach nasc a dhéanamh leis an eagar PV agus an cábla caidéil le haghaidh coimisiúnaithe.

Cheadaigh MPPT ilchainéil eagar gréine gach láithreán a roinnt ina teaghráin a bhí dírithe beagán soir agus siar, ag síneadh uaireanta caidéalaithe éifeachtacha thar chumraíocht íon atá os comhair ó dheas. Sonraíodh an rogha ionchuir AC hibrideach don dá shuíomh is mó, rud a ligeann do ghineadóir cúltaca beag a fhorlíonadh le linn tréimhsí sínte scamallach nó le haghaidh uisciúcháin uaireanta oíche.

Go ríthábhachtach, thug an chosaint a bhain go sonrach le caidéil ar thriomús muinín don údarás go ndéanfaí na caidéil tollpholl a bhí acu cheana féin - ar chostas suntasach báite - a chosaint. Chiallaigh an loighic uathoibríoch codlata agus múscail nach raibh aon fhreastal oibreoirí ag teastáil go laethúil; thosaigh an córas go huathoibríoch ag breacadh an lae agus stop sé nuair a tháinig comhartha iomlán ar na humair stórála.

Imscaradh

Imscaradh fiche caibinéad Inverter Pumpála Gréine ó 18.5kW go 45kW ar fud na bpobal feirmeoireachta comhoibríoch. I measc gach comh-aireachta bhí bealaí MPPT dé, an rogha ionchuir AC hibrideach ar an dá aonad is mó, agus monatóireacht iargúlta GPRS comhtháite ceangailte le hardán lárnach SCADA an údaráis. Chuir conraitheoir leictreachais áitiúil an suiteáil agus an coimisiúnú i gcrích thar fhuinneog séasúr tirim trí mhí. Coinníodh na caidéil tollpholl a bhí ann cheana féin agus ceanglaíodh iad go díreach leis na inverters nua.

Torthaí

●  Thit costais breosla díosail ag an 20 suíomh go gar náid, agus bhí cúltaca gineadóra ag gabháil do níos lú ná 2% d'uaireanta oibriúcháin iomlána bliantúla.

●  Meaitseáil nó sháraigh méideanna seachadta uisce an bhunlíne pumpála díosail, agus chuir an fhuinneog MPPT leathnaithe thart ar 1.5 uair éifeachtach caidéalaithe breise in aghaidh an lae.

●  Níor tharla aon chliseadh mótair caidéil amháin sa chéad 18 mí den oibríocht, a cuireadh chun sochair an rialaithe tosaithe bog agus an chosaint reatha tirim.

●  Déanann innealtóirí an údaráis monatóireacht ar na 20 láithreán ar fad ó dheais amháin, agus fuair siad foláirimh SMS uathoibrithe maidir le haon fhabht, rud a laghdaigh go mór na costais cuairte ar an láithreán.

●  D'fhág gur éirigh leis an imscaradh tosaigh seo gur éirigh leis an údarás maoiniú a leithdháileadh le haghaidh 35 córas comh-aireachta breise sa chéad chéim eile, ag leathnú uisciúcháin gréine chuig pobail nua feirmeoireachta.
